JUNG 3072TSM Benutzerhandbuch
Seite 3
Gerät anschließen und montieren

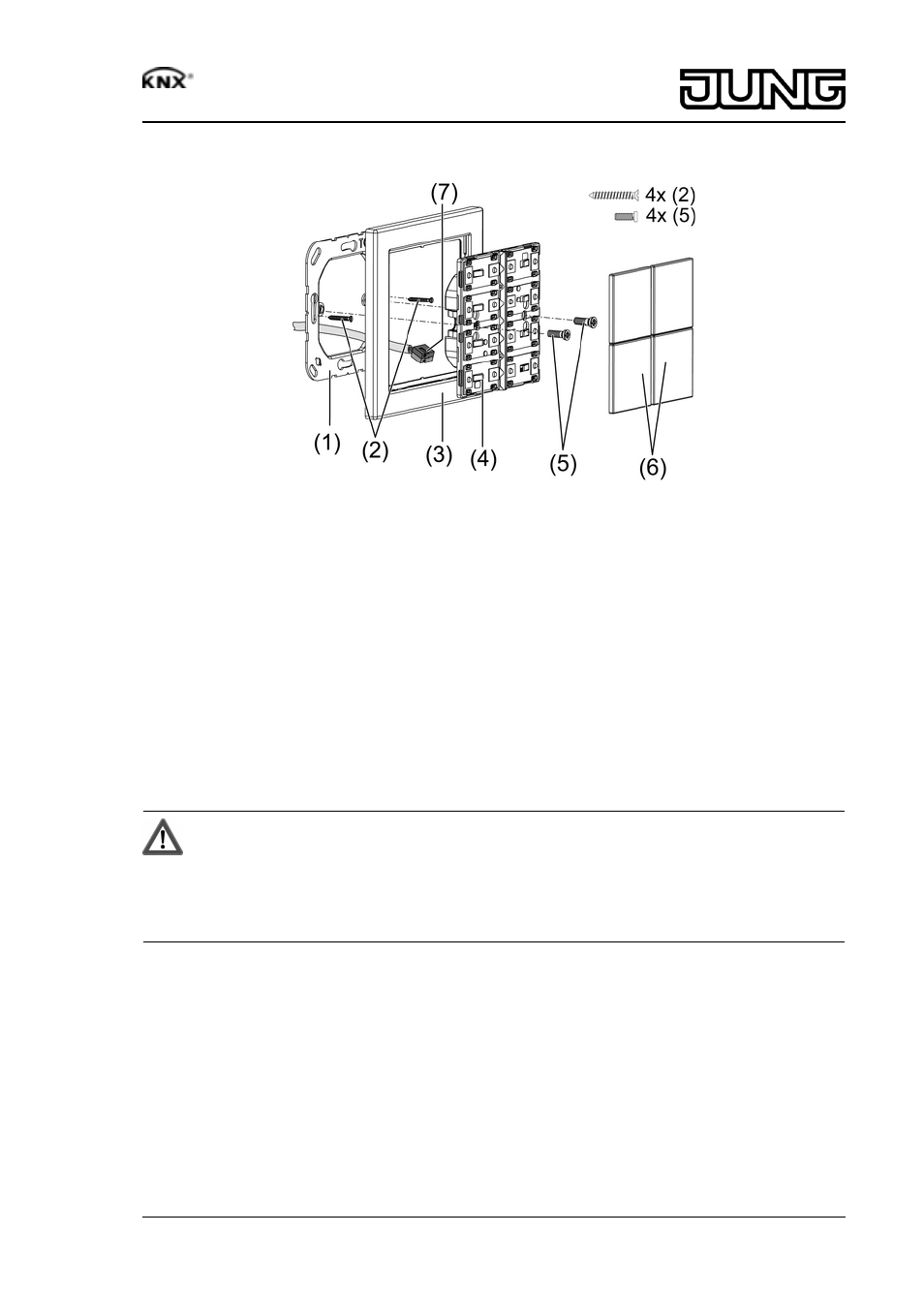

Bild 1
(1) Tragring
(2) Dosenschrauben
(3) Design-Rahmen
(4) Tastsensormodul
(5) Kunststoffschrauben
(6) Abdeckungen
(7) KNX-Anschlussklemme
Tragringseite A für Schalter-Programm FD-Design, Tragringseite B für LS-Programme.
Tastsensormodul 8fach (Bild 2): Bei Montage auf nur einer UP-Dose die unteren Schrauben in
der Wand versenken, z. B. mit Bohrung ø 6 x10 mm. Tragring als Schablone verwenden.
Tastsensormodul mit beleuchtbarem Schriftfeld: Befestigung mit nur einer Kunststoffschraube.
Nach Möglichkeit vor Montage beschriften (siehe Kapitel 4.2. Inbetriebnahme).
GEFAHR!
Gefahr durch elektrischen Schlag!
Bei Montage mit 230 V-Steckdosen unter einer gemeinsamen Abdeckung
besteht im Fehlerfall Gefahr durch elektrischen Schlag!
Zur Befestigung am Tragring ausschließlich die beiliegenden
Kunststoffschrauben verwenden!
o Tragring (1) lagerichtig auf eine Gerätedose montieren. Ausschließlich die beiliegenden
Dosenschrauben (2) verwenden. Kennzeichnung TOP = oben beachten; Kennzeichnung A
oder B vorne.
o Rahmen (3) auf Tragring stecken.
o Tastsensormodul (4) mit KNX-Anschlussklemme (7) an den KNX anschließen und auf den
Tragring stecken.
o Tastsensor-Modul mit beiliegenden Kunststoffschrauben (5) am Tragring befestigen. Die
Kunststoffschrauben nur leicht anziehen.
o Vor Montage der Bedienflächen (6) die physikalische Adresse in das Gerät laden (siehe
Kapitel 4.2. Inbetriebnahme).
3/7
