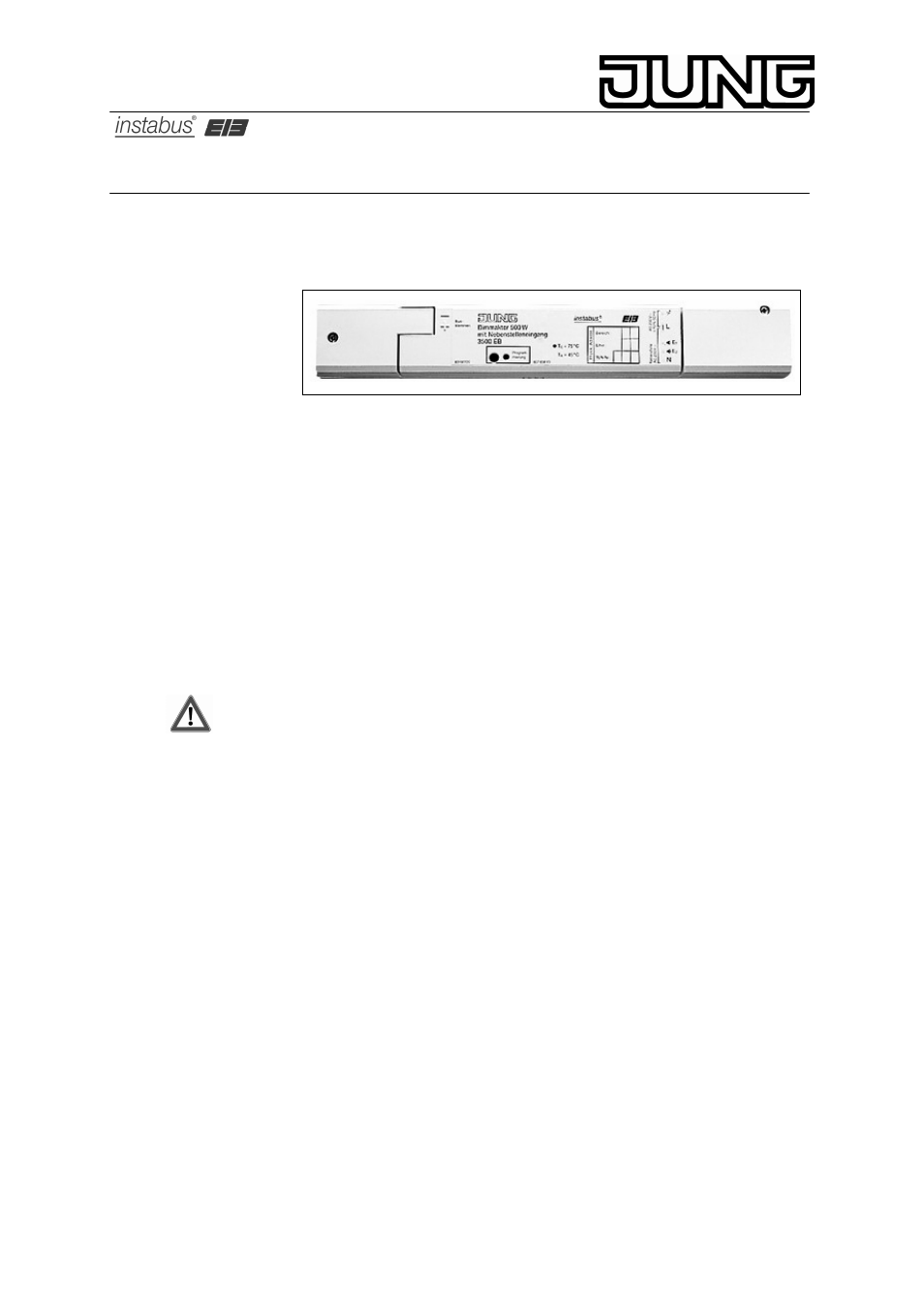

JUNG 3500EB - Handbuch

Dimmaktor mit
Nebenstelleneingang
Art.-Nr.: 3500 EB
Bedienungsanleitung
Dimmaktor mit Nebenstelleneingang
1. Systeminformation
Dieses Gerät ist ein Produkt des instabus-EIB-Systems und entspricht
den EIBA-Richtlinien. Detaillierte Fachkenntnisse durch instabus-
Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte
Informationen, welche Software geladen werden kann und welcher
Funktionsumfang sich damit ergibt sowie die Software selbst, sind der
Produktdatenbank des Herstellers zu entnehmen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe
einer von der EIBA zertifizierten Software.
2. Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen.
Nur die spezifizierten Lasten / Lastarten anschließen.
Bei Nichtbeachtung der Installationshinweise können Schäden am
Gerät, Brand oder andere Gefahren entstehen.
Keine elektronischen Lampen, z. B. schalt- oder dimmbare
Kompaktleuchtstofflampen oder LED-Lampen, anschließen. Gerät
kann beschädigt werden.
3. Funktion
Mit dem Tronic-Dimmaktor 500 W mit Nebenstelleneingang, sind NV -
Halogenlampen in Verbindung mit Tronic - Trafos sowie HV -
Halogenlampen und 230 V - Glühlampen zu dimmen.
Schalt- und Dimmbefehle erfolgen durch Betätigung von Tastsensoren,
Dimmsensoren, Infrarot - Sensoren oder Binäreingängen des instabus
EIB-Systems.
An die Nebenstelleneingänge sind herkömmliche 230 V - Taster mit
Einflächenbedienung (Eingang E2) oder Zweiflächenbedienung (Eingang
E1 und E2) anzuschließen. Die über die Nebenstelle ausgelösten Schalt-
und Dimmbefehle stehen dem instabus EIB-System zur Verfügung.
Eine Temperatursicherung bewirkt die Abschaltung bei 95°C.
Elektronische Leistungsrückregelung erfolgt bei Überlast. Besteht sie
länger als sieben Sekunden, schaltet der Dimmaktor für eine Minute ab.
Eine Meldung wird zyklisch auf den instabus EIB gesendet. Über die
Nebenstelleneingänge können während dieser Zeit Telegramme auf den
instabus EIB gesendet werden. Ist die Überlast beseitigt, so schaltet der
Aktor auf die vorher eingestellte Helligkeit ein.
Stand: JUL 02 826 019 13
