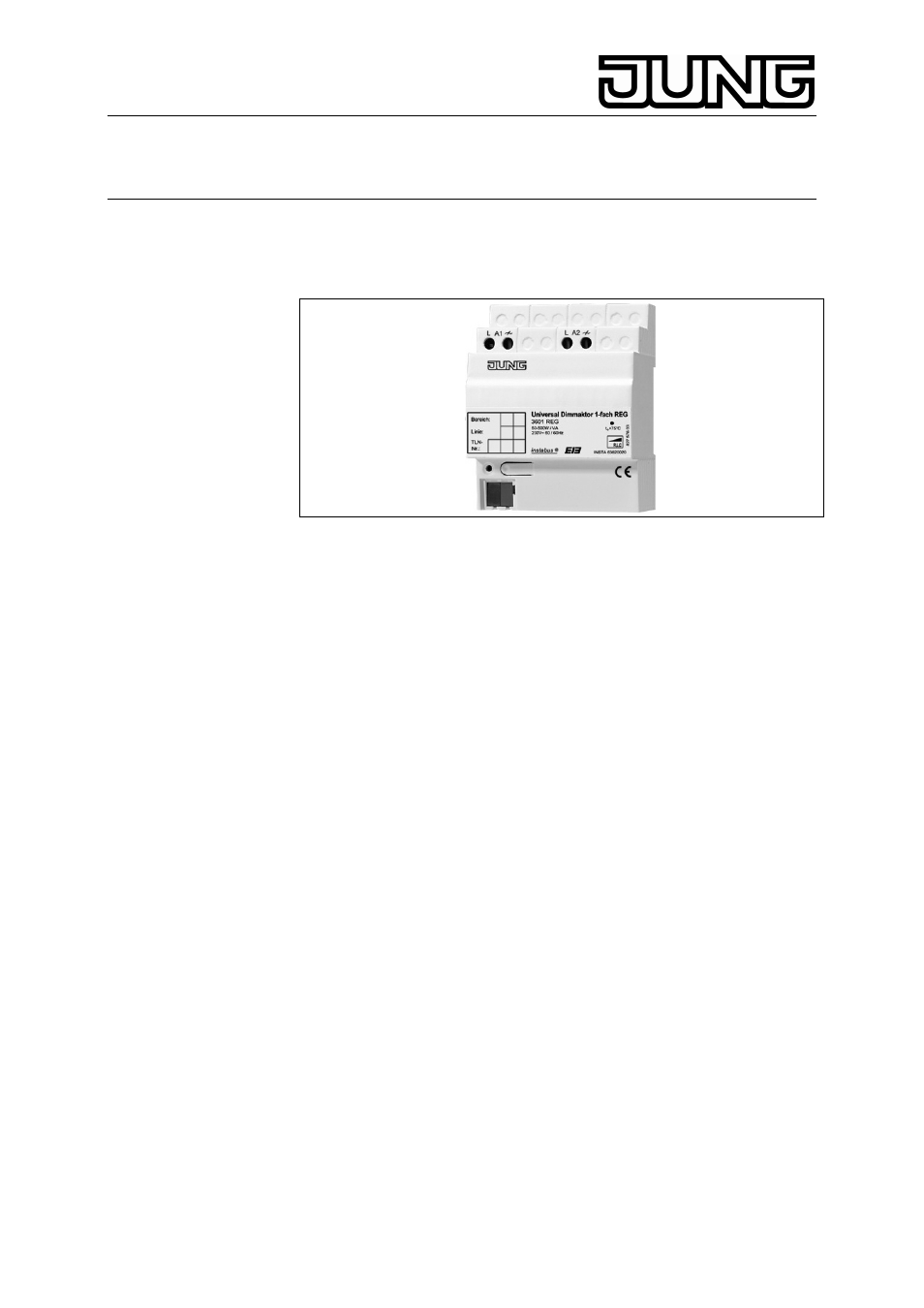

JUNG 3601REG - Handbuch

KNX Universal Dimmaktor
Art.-Nr.: 3601 REG, 3602 REG
Bedienungsanleitung
Universal-Dimmaktor 1fach, 2fach
1. Systeminformation
Dieses Gerät ist ein Produkt des instabus-EIB-Systems und entspricht
den EIBA-Richtlinien. Detaillierte Fachkenntnisse durch instabus-
Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig.
Detaillierte Informationen, welche Software geladen werden kann und
welcher Funktionsumfang sich damit ergibt sowie die Software selbst,
sind der Produktdatenbank des Herstellers zu entnehmen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe
einer von der EIBA zertifizierten Software.
2. Funktion
Die Universal-Dimmaktoren 1-fach und 2-fach arbeiten je nach
angeschlossener Last, nach dem Phasenan- oder –abschnittprinzip und
ermöglichen das Schalten und Dimmen von Glühlampen, HV-
Halogenlampen sowie NV-Halogenlampen über konventionelle Trafos
und Jung Tronic-Trafos.
Nach der Installation und nach Netzzuschaltung wird der Dimmaktor
automatisch auf die Last eingemessen. Der Einmessvorgang macht sich
bei ohmschen Lasten (Glüh-, HVHalogenlampen) durch kurzes Flackern
bemerkbar und dauert, je nach Netzverhältnis, zwischen 1-10 Sekunden.
Während der Einmessphase empfangene Telegramme werden nach
Beendigung des Einmessvorgangs ausgeführt.
Netzausfälle länger als 0,7 Sek. führen zum Ausschalten des
Dimmaktors, nach Netzwiederkehr wird die angeschlossene Last neu
eingemessen.
Kurzschlussschutz
Der Kurzschlussschutz ist für alle Ausgänge separat ausgeführt.
Bei Kurzschluss während des Einmessvorganges muss die Last nach
Kurzschlussbeseitigung neu eingemessen werden.
Betrieb im Phasenabschnitt (kapazitive Last, ohmsche Last):
Abschaltung des Ausgangs mit automatischem Wiederanlauf nach
Kurzschlussbeseitigung innerhalb von 7 Sek.. Danach bleibende
Abschaltung bis zum nächsten Einschalttelegramm.
