KNX
Universal Dimmaktor 4fach
Art.-Nr.: 3704 REG HE
3. Geräteaufbau

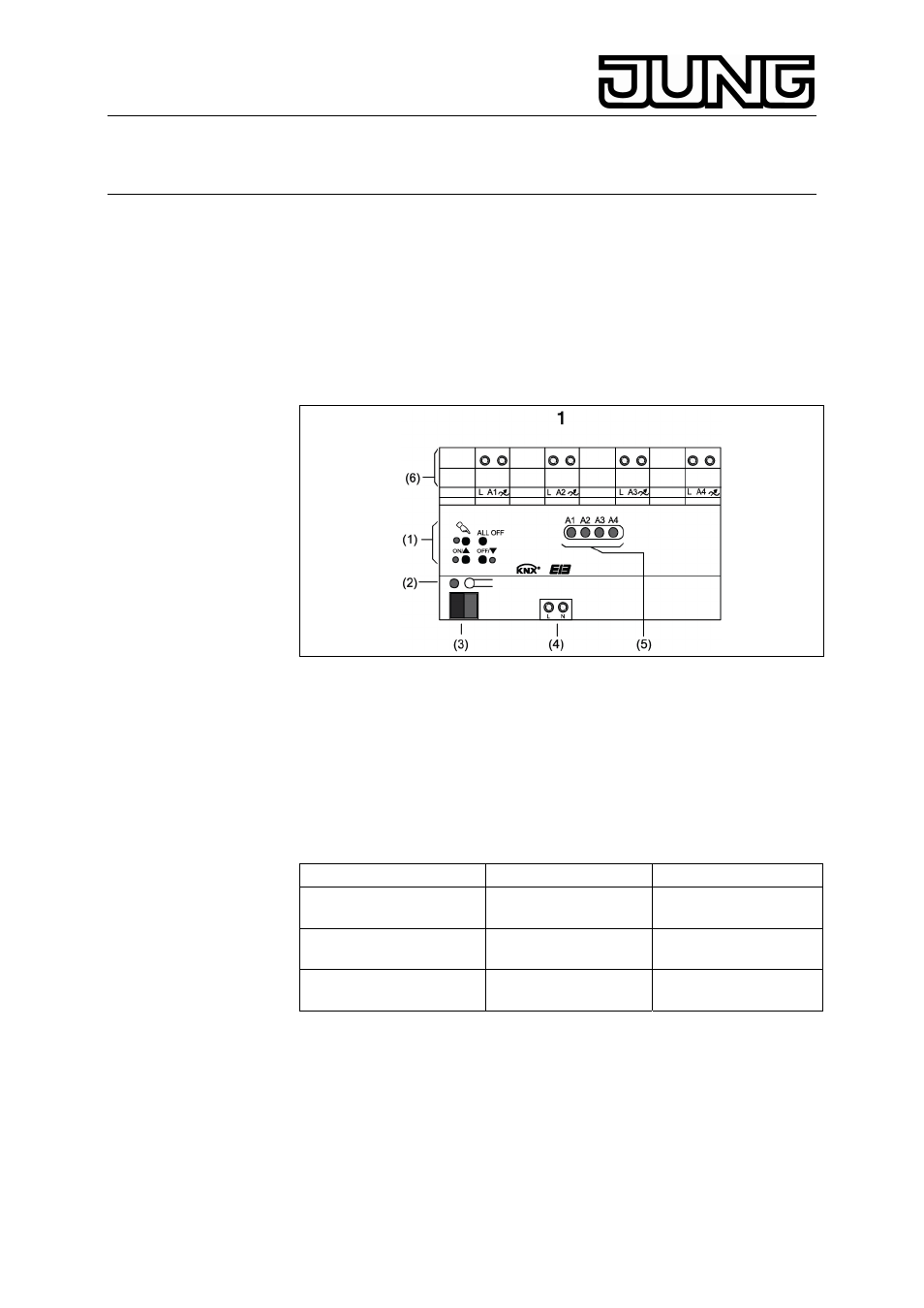

Übersicht (Bild 1)
(1) Tastenfeld für Handbedienung
(2) Programmier-Taste und -LED
(3) Anschluss KNX
(4) Anschluss Netzversorgung
(5) Status-LED Ausgänge
(6) Anschlussklemmen Ausgänge
4. Funktion
Bestimmungsgemäßer Gebrauch
– Schalten und Dimmen von 230-V-Glühlampen, 230-V-Halogenlampen
sowie NV-Halogenlampen mit induktiven Trafos oder Tronic-Trafos.
– Montage auf Hutschiene in Kleinverteiler.
Produkteigenschaften
• Automatische oder manuelle Auswahl des zur Last passenden
Dimmprinzips:
230 V Glühlampen
Ohmsch
Phasenabschnitt
230 V
Halogenglühlampen
Ohmsch Phasenabschnitt
NV Halogenlampen mit
induktiven Trafos
Induktiv
Phasenanschnitt
NV Halogenlampen mit
Tronic Trafos
Kapazitiv Phasenabschnitt
• leerlauf-, kurzschluss- und übertemperatursicher
• Ausgänge manuell bedienbar
• Rückmeldung des Schaltzustandes und des Dimmwertes
• parametrierbares Einschalt- und Dimmverhalten
• Zeitdimmer: Einschalt-, Ausschaltverzögerung, Treppenlichtschalter
• Lichtszenenbetrieb
• Sperren einzelner Ausgänge per Hand oder Bus
• Statusanzeige der Ausgänge über LED
• Meldung
bei
Kurzschluss
