3 Installation
3
Installation
3.1
Wandmontage
Der TC Plus ist in trockenen
Räumen mit Umgebungstem-
peraturen zwischen -5 °C und
45 °C zu montieren. Für den
TC Plus analog und ISDN ist
auf die Nähe einer Telefonan-
schlussdose zu achten.
Bei der Montage eines TC
Plus GSM sollten Sie vorab
mit Ihrem Mobilfunktelefon
prüfen, wo Sie einen ausrei-
chenden Empfang haben und
den TC Plus an dieser Stelle
befestigen.
Der TC Plus wird mit 2 Dübeln
und 2 Schrauben geliefert.
Damit ist eine einfache Wand-
montage möglich.

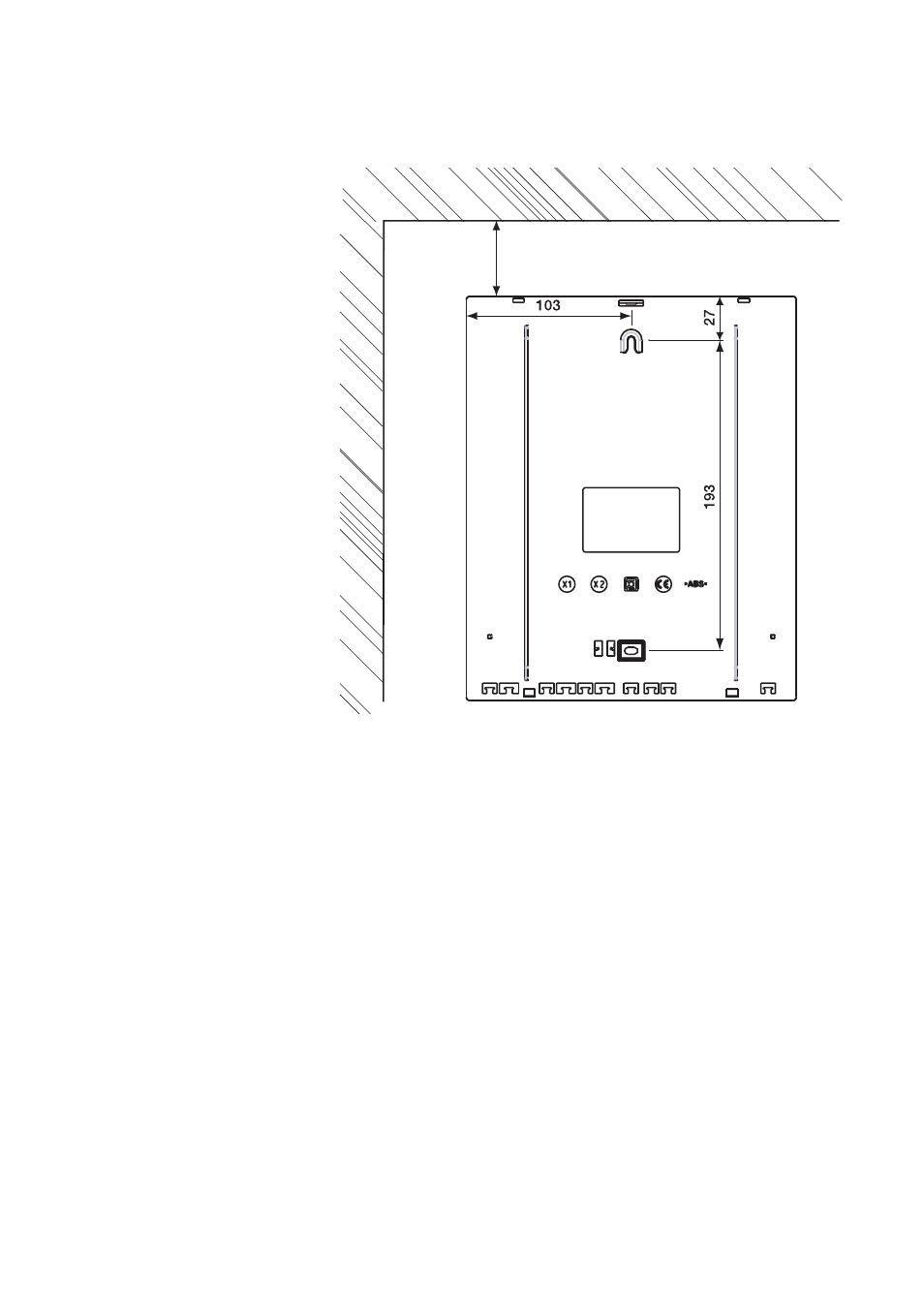

1 Bohrlöcher senkrecht aus-
gerichtet im Abstand von
193 mm an der Wand mar-
kieren.
2 Löcher (Durchmesser
6 mm) bohren und Dübel
einsetzen.
3 Die obere Schraube soweit
eindrehen, dass der
Schraubenkopf noch ca.
5 mm heraussteht.
4 Den TC Plus mit der oberen
Halterung in die Schraube
einhängen.
5 Klemmenabdeckung am TC
Plus nach unten abziehen.
6 Untere Schraube im Klem-
menbereich einschrauben.
mindestens 3 mm Abstand
