JUNG 4071.01LED - Handbuch (Seite 2)

KNX Taster BA
Art.-Nr.: 2071.0x LED, 2072.0x LED
8071.0x LED, 8072.0x LED
3. Funktion
Die Taster-BA dient zur Adaption eines konventionellen
Abdeckungsprogramms als Bedienmöglichkeit in einem KNX-System. Je
nach Ausführung können 1fach oder 2fach Wippen aufgesteckt werden.
Beide Wippentypen sind als Ausführung Mittenstellung oder
Tasterstellung verfügbar.
Bei der Ausführung Mittenstellung können die Wippen nach oben und
unten betätigt werden (zwei Schaltpunkte pro Wippe), bei der Ausführung
Tasterstellung nur nach unten (ein Schaltpunkt pro Wippe).
Die Wippen werden zusammen mit dem zugehörigen Rahmen auf die
Taster-BA gesteckt.
4. Montage
Der Anschluss des Gerätes an den KNX erfolgt auf der Rückseite über
eine Anschluss- und Abzweigklemme.
Bei Einbau in die UP oder AP-Gerätedose mit Ø 60 mm ist auf
lagerichtige Montage zu achten (Markierung OBEN / TOP beachten). Für
IP44 UP-Montage verwenden Sie den separat zu bestellenden
Dichtungsflansch (Art. Nr. 551 WU) und einen IP 44 Rahmen der
jeweiligen Serie (möglich in den Serien A500, CD500, LS990, Aluminium,
Edelstahl).

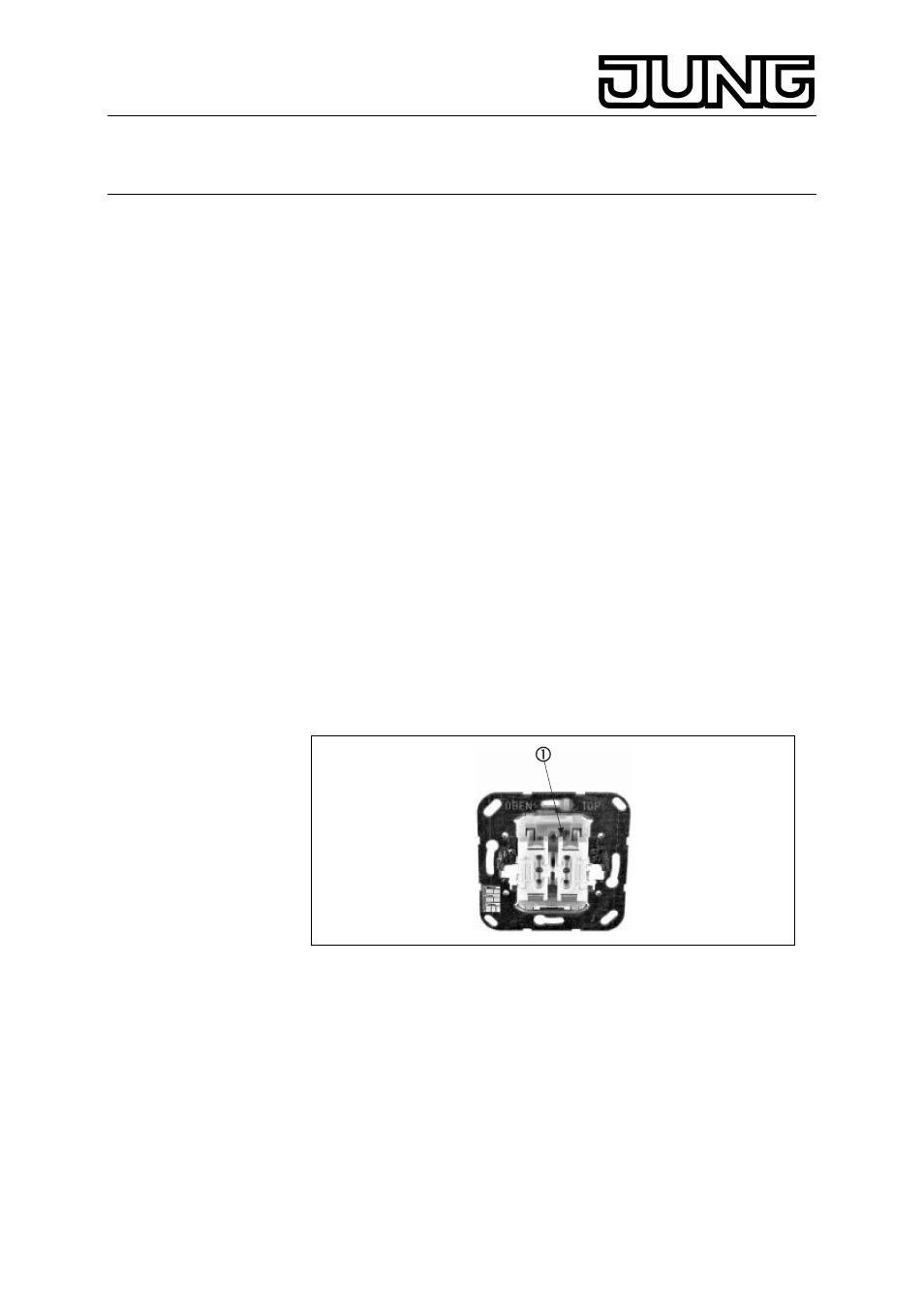

Die Vergabe der physikalischen Adresse erfolgt durch die Betätigung der
Programmiertaste (1). Die rote LED, kombiniert mit der
Programmiertaste, leuchtet auf. Sie erlischt mit der Übernahme der
physikalischen Adresse.
L Der Programmiermodus (LED an) darf nicht bei mehreren
Busteilnehmern gleichzeitig aktiviert sein. Technische Änderungen
vorbehalten.
2
