GEFAHR!
Bei Montage mit 230-V-Geräten unter einer gemeinsamen Abdeckung,
z. B. Steckdosen, besteht im Fehlerfall Gefahr durch elektrischen Schlag!
Elektrischer Schlag kann zum Tod führen.
Keine 230-V-Geräte in Kombination mit einem Tastsensor-Erweiterungsmodul
unter einer gemeinsamen Abdeckung installieren!
o Tragring (1) bzw. (14) lagerichtig auf eine Gerätedose montieren. Kennzeichnung TOP =
oben beachten; Kennzeichnung A oder B vorne. Ausschließlich beiliegende
Dosenschrauben (8) verwenden.
o Rahmen (2) auf Tragring stecken.
o Tastsensor-Erweiterungsmodul (15) vorzugsweise unterhalb montieren. Anschlussleitung
(16) zwischen Tragring und Zwischensteg führen.
o Tastsensor-Erweiterungsmodul: Anschlussleitung (16) lagerichtig in Steckplatz (17) im
Tastsensor-Modul einsetzen. Anschlussleitung nicht quetschen .
o Tastsensor-Modul (4) mit KNX-Anschlussklemme (7) an den KNX anschließen und auf den
Tragring stecken.
o Tastsensor-Modul(e) mit beiliegenden Kunststoffschrauben (5) am Tragring befestigen. Die
Kunststoffschrauben nur leicht anziehen.
o Vor Montage der Tasten (6) die physikalische Adresse in das Gerät laden (siehe Kapitel
4.2. Inbetriebnahme).

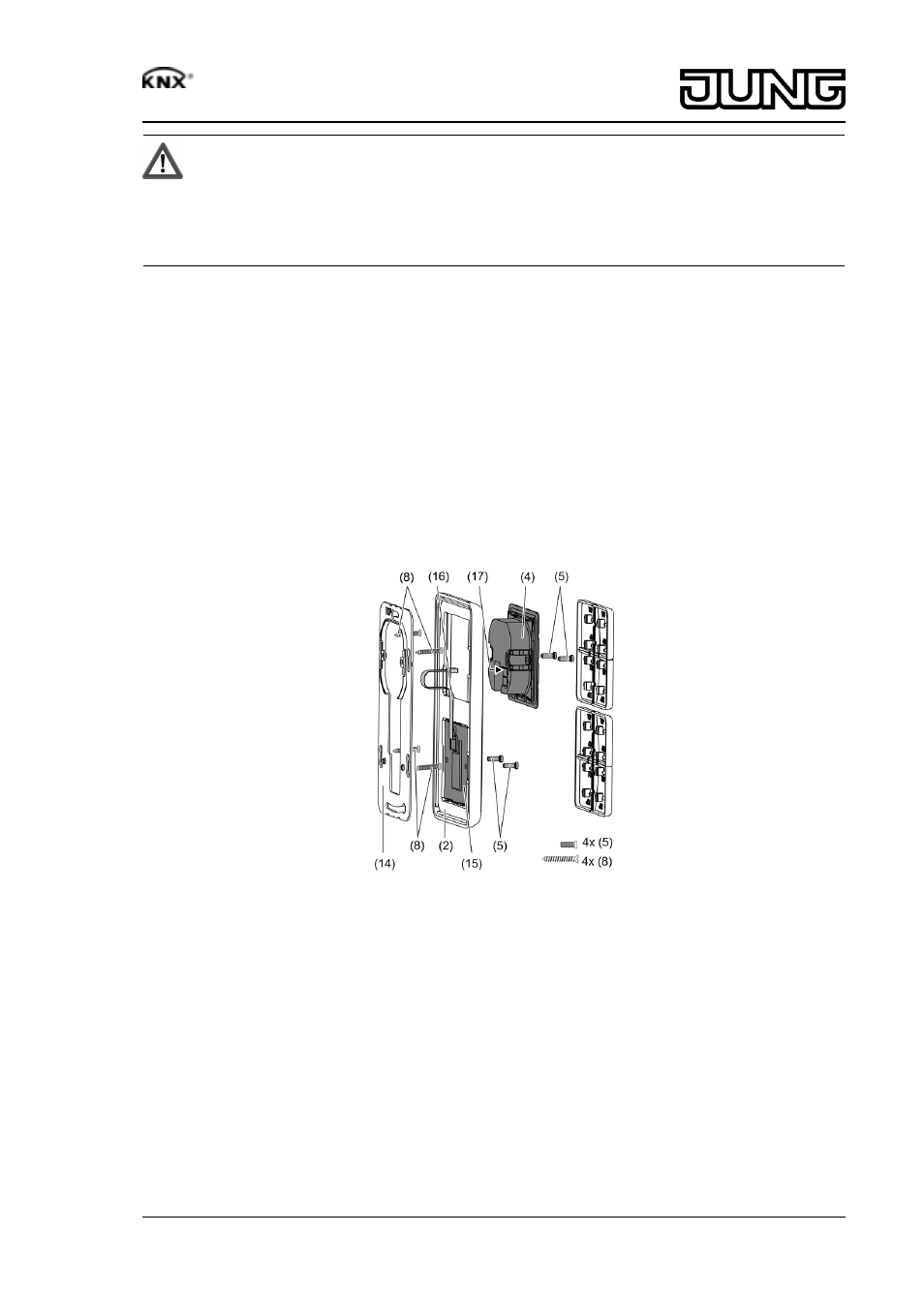

Bild 2: Montage mit Tastsensor-Erweiterungsmodul
4.2 Inbetriebnahme
Physikalische Adresse und Anwendungssoftware laden
Projektierung und Inbetriebnahme mit ETS3.0d mit Patch A oder neuer.
Das Gerät ist angeschlossen und betriebsbereit.
Die Tasten sind noch nicht montiert.
i Wenn das Gerät keine – oder eine falsche – Anwendungssoftware enthält, blinkt die blaue
Betriebs-LED langsam.
