JUNG ABL/S2.1 - Handbuch

KNX Applikationsbaustein Logik
Art.-Nr.: ABL/S2.1
Bedienungsanleitung
Applikationsbaustein Logik
1. Geräte-Beschreibung
Der Applikationsbaustein Logik ABL/S 2.1 ist ein Reiheneinbaugerät.
Das Gerät enthält Logikfunktionen mit der Möglichkeit Logikgatter, Tore,
Zeitglieder und Vergleicher individuell zu definieren und miteinander zu
verknüpfen. Der ABL/S 2.1 wird über die ETS3 parametriert. Der
Applikationsbaustein Logik wird über den KNX-Bus versorgt und benötigt
keine zusätzliche Stromversorgung. Der Busanschluss erfolgt über die
frontseitige Busanschlussklemme.

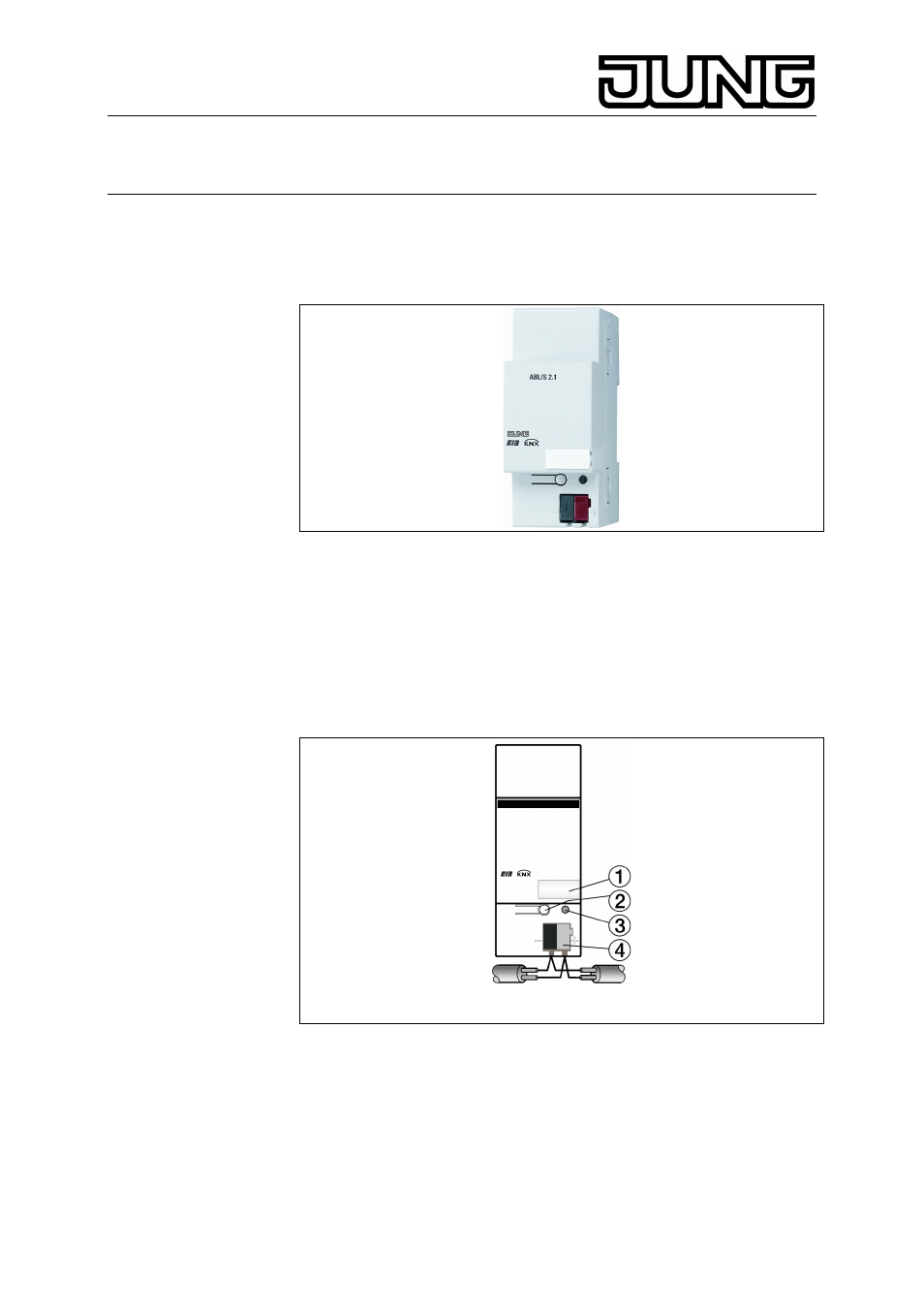

Geräte-Anschluss
Geräte-Anschluss
(1) Schilderträger
(2) Programmier-Taste
(3) Programmier-LED
(4) Busanschlussklemme
