Unterbrechungsfreie KNX-Spannungsversorgung
Unterbrechungsfreie KNX-Spannungsversorgung
Art.-Nr.:
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Explosionsgefahr! Batterien nicht ins Feuer werfen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

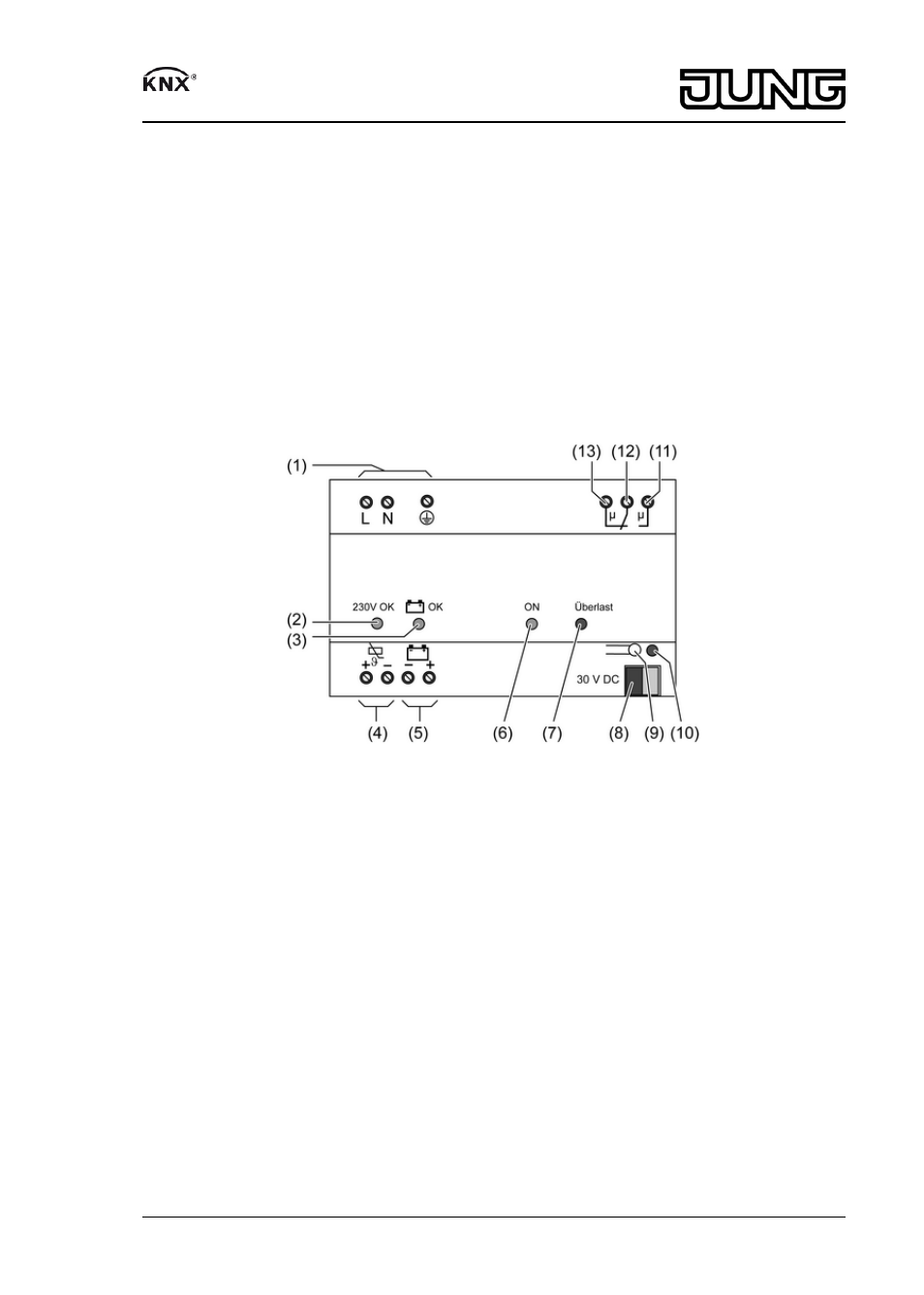

Bild 1
(1) Anschluss Netz
(2) LED 230 V OK, grün
Ein: Netzspannung liegt an
Aus: Keine Netzspannung
(3) LED < OK, grün
Ein: Akku ist angeschlossen und Betriebsbereit
Blinkt: Akku verpolt oder defekt
Aus: Akkufehler, Akku leer oder kein Akku angeschlossen
(4) Anschluss Temperaturfühler ;= + / –
(5) Anschluss Akku < – / +
(6) LED ON, grün
Ein: Normalbetrieb
Aus: Störung
(7) LED Überlast, rot
Ein: Überlast oder Kurzschluss auf Buslinie
Blinkt: Überspannung auf Buslinie
(8) Anschluss KNX
(9) Reset-Taster: Reset beginnt beim Drücken des Tasters und dauert 20 Sekunden,
unabhängig von der Dauer der Betätigung
(10) LED Reset, rot
Ein: Reset am KNX-Ausgang aktiv
