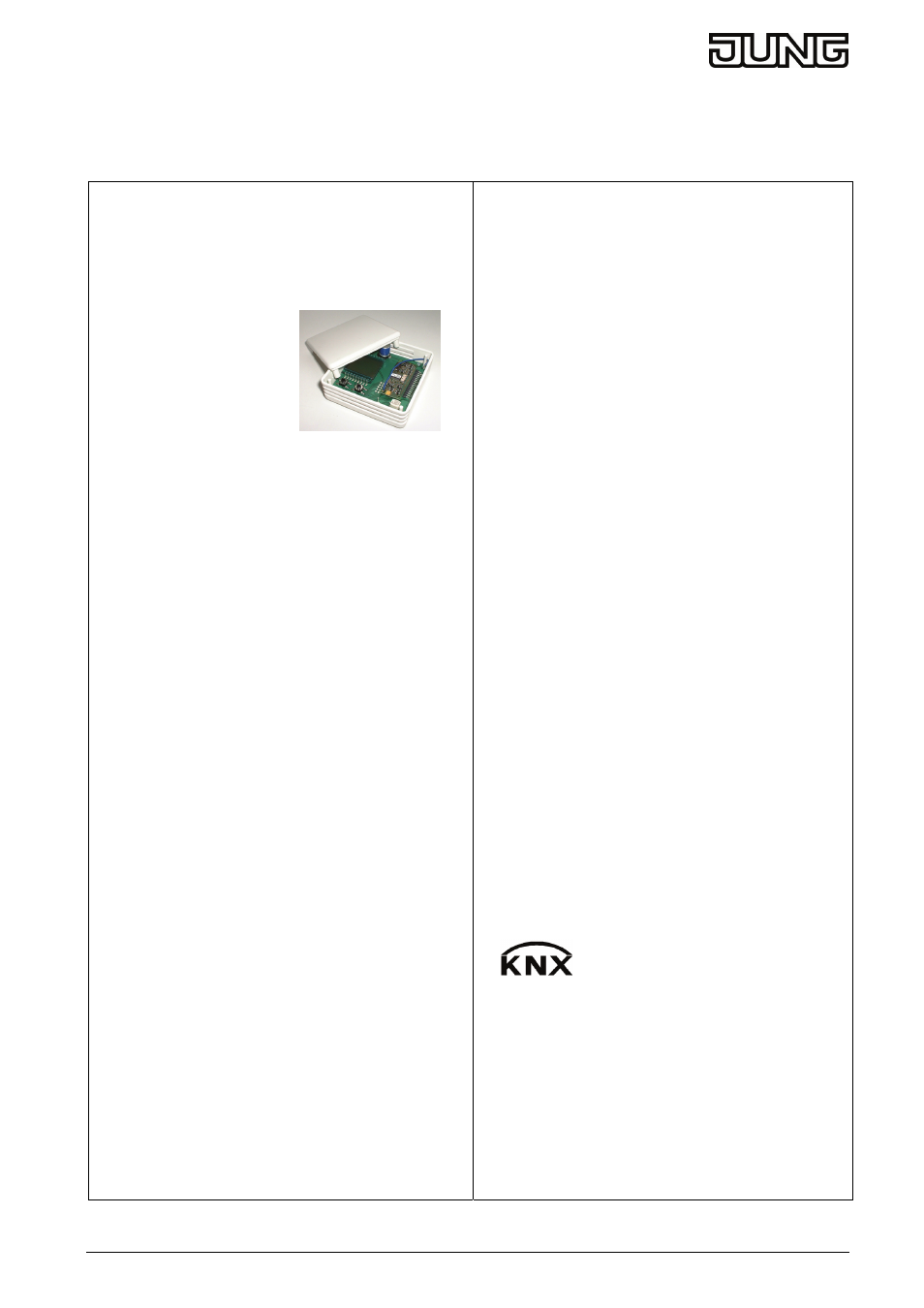

ENO 610 (32-Kanal AP) DE
Gateway zwischen EnOcean und KNX, Aufputz
Anwendung
Dieses Gerät verfügt über 32 Kanäle, die mit
folgenden KNX-Sensor-Funktionen belegt werden
können:
• Schalten / Dimmen
• Jalousie
• Temperatursensor
• Fensterkontakt
• Lichtsensor
• Bewegungsmelder
Lernmodus EIB/KNX
Der KNX Lernmodus wird über den Taster neben
der Busklemme aktiviert bzw. deaktiviert. Eine rote
LED zeigt den eingeschalteten Lernmodus an. Die
Konfiguration erfolgt mit Hilfe der ETS und muss
vor dem Einlernen der Enocean Telegramme
erfolgen.
Lernmodus Enocean
Der linke Taster auf der Oberseite schaltet bei
kurzer Betätigung das Gerät in den Lernmodus.
In diesem Modus wird ein sendendes Enocean-
Gerät mit einem Kanal verbunden, falls zulässig.
Jedem Kanal können abhängig von der Funktion
bis zu vier Enocean-IDs zugeordnet werden.
Durch weiter kurze Betätigung dieses Tasters wird
durch die Kanäle durchgeschaltet. Die LCD zeigt
dabei die aktuelle Kanalnummer abwechselnd mit
der Anzahl der verbundenen Enocean-IDs an.
Bei langer Betätigung des linken Tasters werden
alle Verbindungen des aktiven Kanals gelöscht.
Durch kurze Betätigung des rechten Tasters
werden die mit diesem Kanal verbundenen
Kommunikationsobjekte auf dem KNX-Bus
gesendet, eine lange Betätigung beendet den
Lernmodus, wie auch eine Wartezeit von 5
Minuten.
Normal-Betrieb
Falls ein zugeordnetes Enocean-Gerät ein
Telegramm sendet, wird die zum jeweiligen Kanal
gehörende Nummer auf der LCD kurz angezeigt.
Technische Daten
Elektrische Sicherheit
• Schutzart (nach EN 60529): IP 20
• Sicherheitskleinspannung SELV DC 24 V
Gerät erfüllt EN 50090-2-2
EMV-Anforderungen
• Erfüllt EN 61000-6-2, EN 61000-6-3
und EN 50090-2-2
Umweltbedingungen
• Klimabeständigkeit: EN 50090-2-2
• Umgebungstemp. im Betrieb: - 5 ... + 45 °C
• Lagertemperatur: - 25 ... + 70 °C
• Rel. Feuchte (nicht kondens.): 5 % … 93 %
Kennzeichnung
• KNX / EIB
• CE Gemäß EMV-Richtlinie
(Wohn- und Zweckbau)
Mechanische Daten
• Gehäuse: Kunststoff, weiß
• Aufputz-Installation
• Maße 70 x 70 x 27 mm
• Gewicht: ca. 70 g
• Brandlast: ca. 1000 kJ
Spannungsversorgung
• Erfolgt über den Bus;
Stromaufnahme: ca. 25 mA
Anschlüsse
• KNX-Anschluss
Unterstütze Enocean-Geräte
• Siehe Bedien- und Montageanleitung
EnOcean
