KNX IP-Zentrale
Art.-Nr.: IPZ 1000 REG

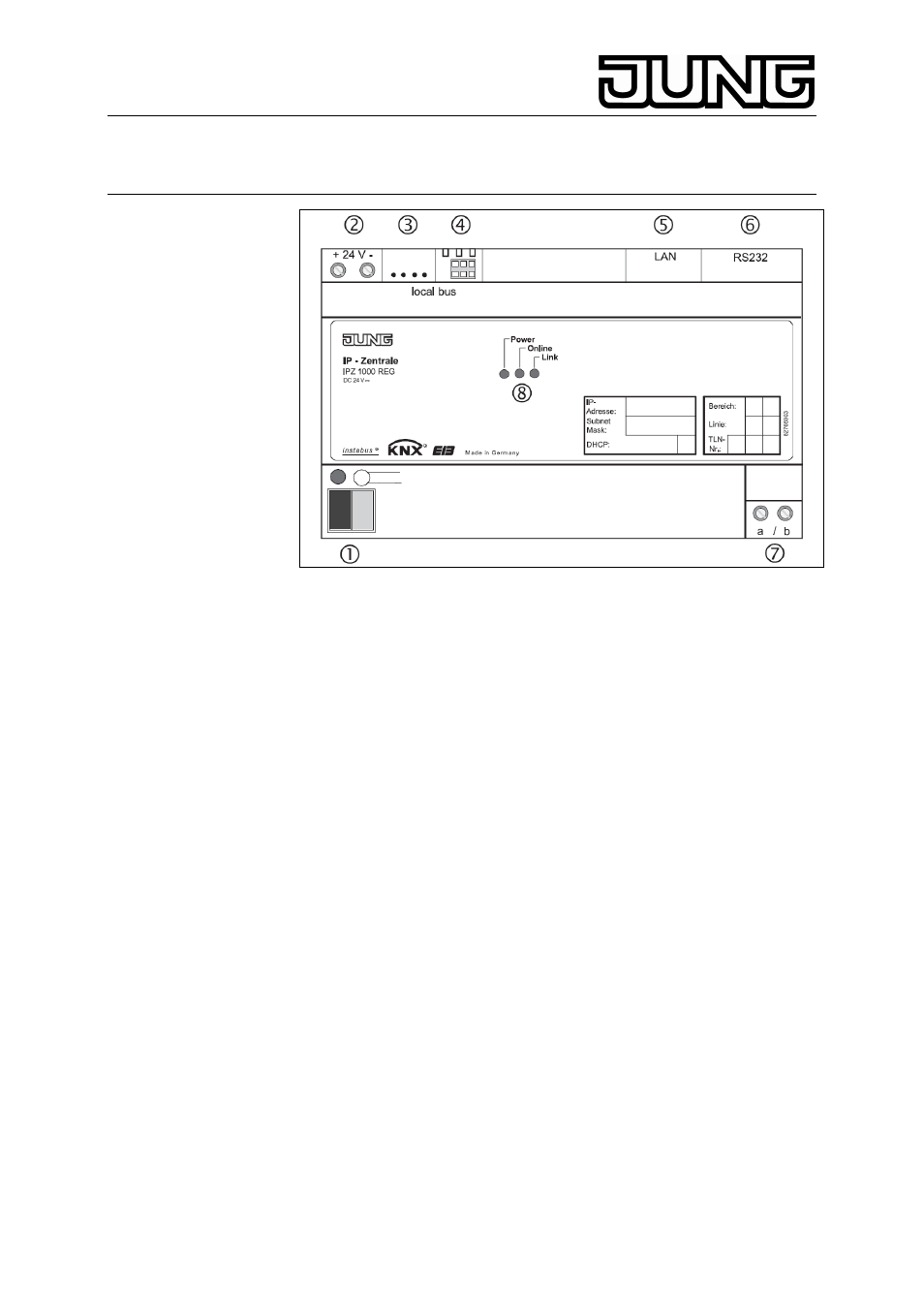

Bezeichnung und Bedeutung der Anschlüsse
(1)
Busanschlussklemme für EIB-Anschluss
(2)
Schraubklemmen für polungsunabhängigen Anschluss 24 V DC
z.B. vom unverdrosselten Ausgang der EIB
Spannungsversorgung
(3), (4) e2i-Systemkontakte für zukünftige e2i-Anwendungen
(zur
Zeit nicht unterstützt)
(5)
RJ45 Buchse für LAN-Anschluss
(6)
9-poliger SUB-D Stecker für V90-Modem oder ISDN-Adapter
(7)
Schraubklemmen für a-b Triggereingang
(8)
3 LED:
Power (grün) => Leuchtet nach Initialisierung und anliegender
24 V Versorgungsspannung
Online (gelb) => Signalisiert aktive Verbindung über die RS232
Schnittstelle
Link (gelb) =>
Leuchtet bei bestehender Verbindung zum
LAN (Ethernet Connection Point, ECP),
flackert bei Datentransport über LAN-
Anschluss
