KNX Multiroom-Verstärker
5
L R L R L R L R L R L R L R L R
L R L R
Matrix
L R L R L R L R
27
25
26
28

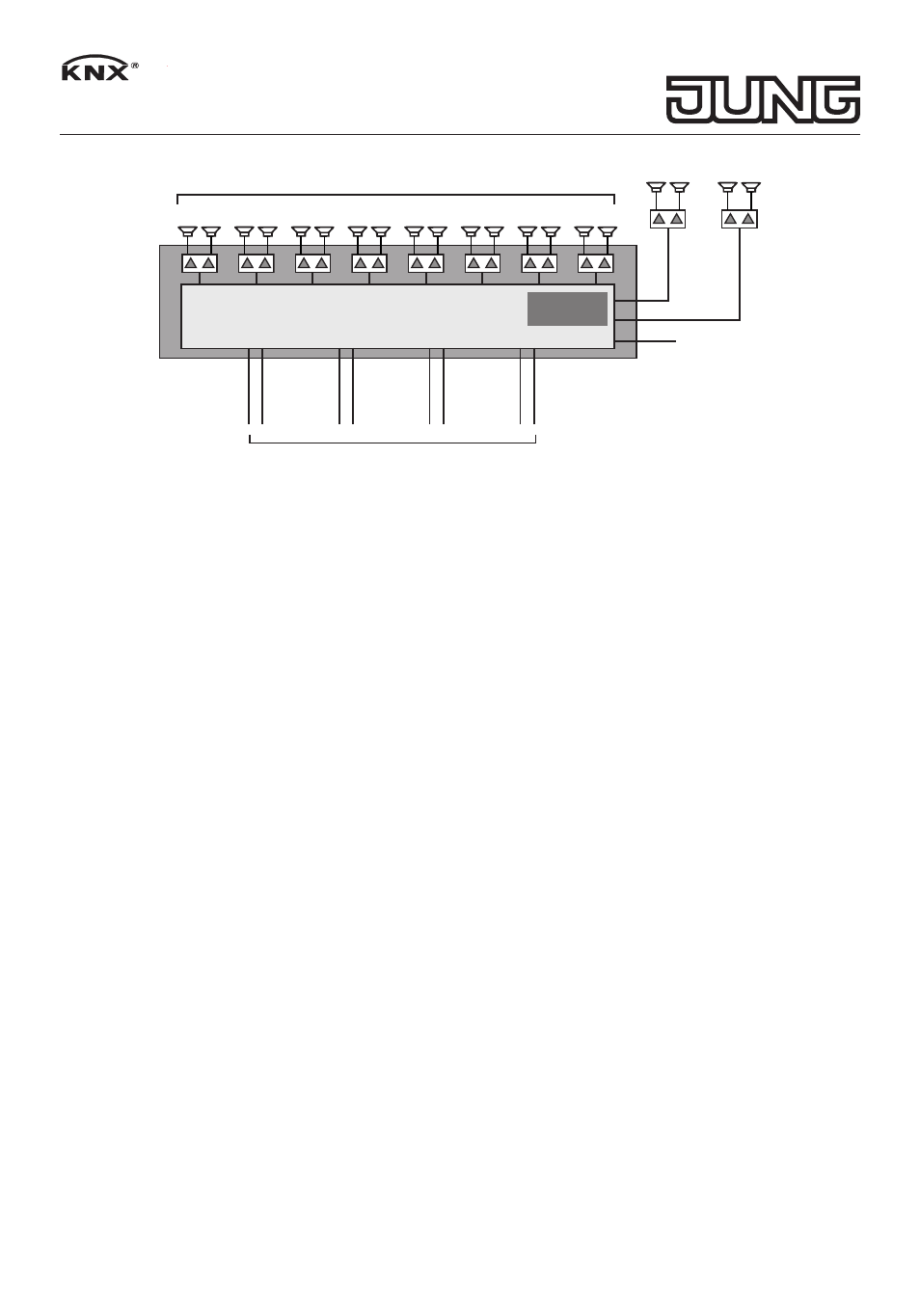

Abb.5.: Anschlussschema Multiroom-Verstärker 4.8
25: Lautsprecherausgänge für Zone 1-4/8
26: NF-Eingänge 1-4
27: NF-Ausgänge NF1 für Zone1, NF2 für Zone2,
28: Anschluss KNX
Anschlüsse
Lautsprecheranschluss
An den Multiroom-Verstärker können nur Lautsprecher angeschlossen werden, die folgende Eigen-
schaften besitzen:
Belastbarkeit: mind. 30 W
Impedanz: 8 Ohm
Die Lautsprecherkabel werden per Schraubklemmen angeschlossen. Diese Schraubklemmen er-
lauben den Anschluss von Leitungen bis 2,5 mm².
Audio Ausgänge (NF)
Zusätzlich zu den Verstärkerausgängen werden auch unverstärkte Audiosignale abgegeben. Sol-
che Signale können dann an externe Verstärker angeschlossen werden. Es stehen zwei solcher
Audioausgänge zur Verfügung:
Audiosignal der Zone 1 (Stereo)
Audiosignal der Zone 2 (Stereo)
Diese NF Signale sind mit denselben KNX Kommunikationsobjekten verbunden, wie auch die Ver-
stärkerausgänge.
Audio Eingänge (NF)
Über die 4 Audio NF Eingänge (Stereo Chinchbuchsen) werden Audioausgänge von bauseitigen
Zuspielern angeschlossen.
Diese Audioeingangssignale stehen dann allen integrierten Verstärkerstufen (bis zu 8 Verstärker)
zur Verfügung.
KNX Port
Der Anschluss an das KNX Bussystem erfolgt über eine Schraubklemme.
