A1
~8 m
~11 m
2,4 m
min.
max.
A2
~10 m
2,4 m min.
max.
~8 m
~8 m
~11 m
B1
B2
~8m
~10m
Funktion
Der Wächter reagiert auf Wärmebewegung von Personen, Tieren oder Gegenständen und
schaltet bei Erkennung Verbraucher, z.B. Beleuchtung ein. Der Wächter bleibt eingeschaltet,
solange Bewegungen erkannt werden, sonst schaltet er nach Ablauf der eingestellten
Verzögerungszeit ab.
Mit dem Dämmerungsschalter wird die Schaltfunktion erst ab einem gewünschten
Helligkeitswert aktiviert (Einstellung Tag- oder Nachtbetrieb).

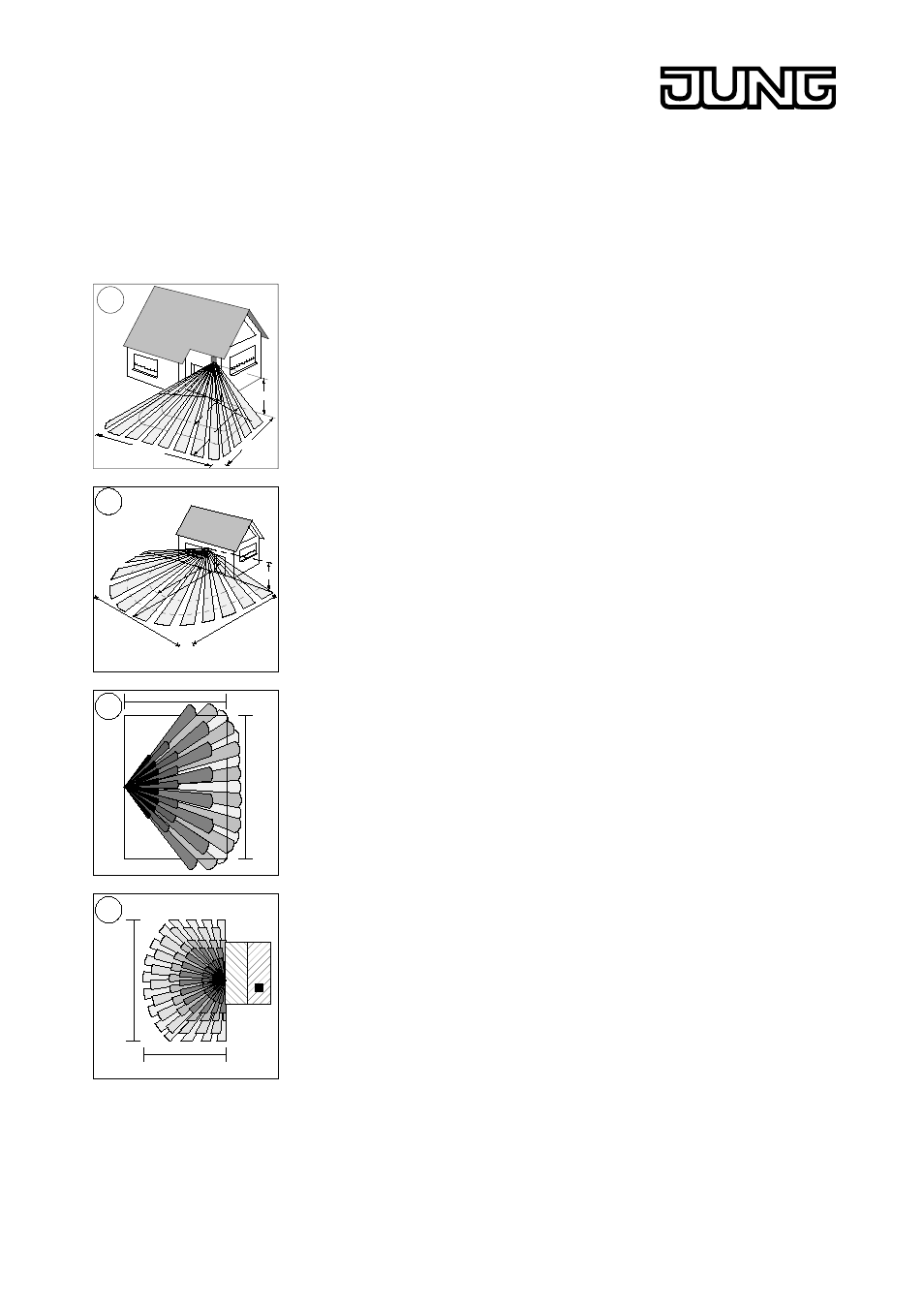

Wächter 70: Das Erfassungsfeld ist ca. 11 m breit. Die max. Reichweite von ca. 8 m kann
reduziert werden (Bild A1).
Das Erfassungsfeld ist in 5 fächer-förmige Bereiche aufgeteilt (Bild B1).
Wächter 180-70: Das Erfassungsfeld ist ca.
10m breit. Die max. Reichweite von ca. 8 m kann reduziert werden (Bild A2).
Das Erfassungsfeld ist in 6 Bereiche aufgeteilt (Bild B2).
n Installationshinweise:
Achtung: Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen.
•
Störquellen, z.B. Tiere, vom Wind bewegte
Sträucher, Kraftfahrzeuge oder Lampen im
Erfassungsfeld vermeiden.
•
Für optimale Reichweite Wächter in 2,4 m
Höhe und seitlich zur Gehrichtung montieren, da bei Bewegung in Richtung Wächter die
max. Reichweite reduziert sein kann.
•
Nicht über Leuchten montieren.
•
Gerät an vibrationsfreiem Ort montieren.
•
Sensorfenster nicht anfassen.
•
Sensorfenster nicht in Richtung Sonne ausrichten.
•
Um ein schnelles Ansprechen des Wächters
beim Verlassen des Hauses zu erreichen:
Wächter zentral über der Tür montieren.
Montagehöhe des Gerätes so gering wie
möglich wählen. Die Fernreichweite wird
durch geringere Montagehöhe reduziert
Wächter
Wächter 70 Art. Nr. W 70 WW
Art. Nr. W 70 AN
Wächter 180 Art. Nr. W 180-70 WW
Art. Nr. W 180-70 AN
