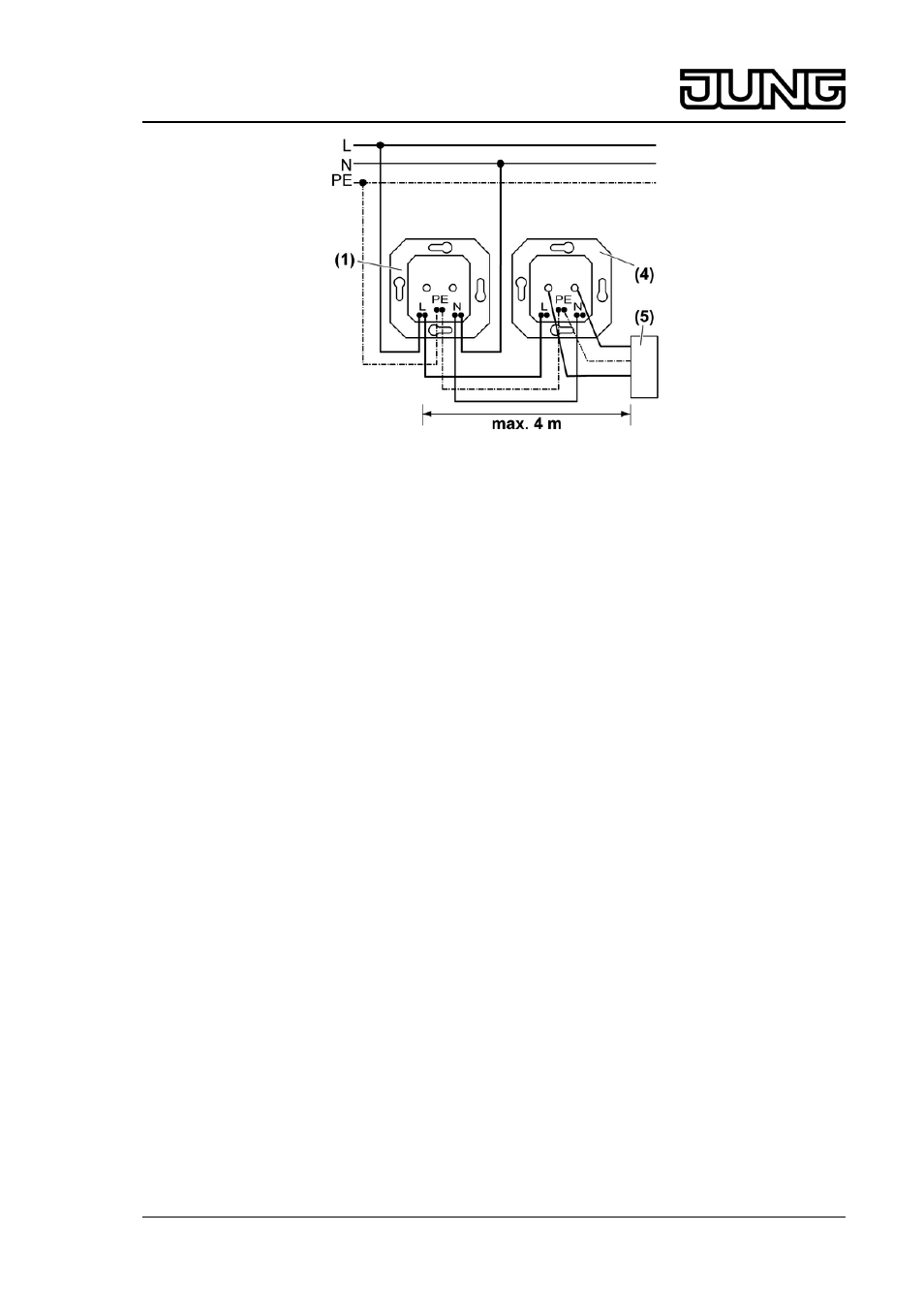

Bild 3: Anschlussplan Steckdosenkombination
(1) Überspannungsschutzsteckdose
(4) Steckdose in Normalausführung
(5) Verbraucher
o Überspannungsschutzsteckdose gemäß Anschlussplan Einzelsteckdose (Bild 2) oder
Anschlussplan Steckdosenkombination (Bild 3) anschließen.
i Die Ableiter-Bemessungsspannung (siehe Kapitel 5.1. Technische Daten) darf nicht
überschritten werden. In Mehrfachkombinationen sind bei Verwendung einer
Überspannungsschutzsteckdose andere in der Kombination eingesetzte Steckdosen in
Normalausführung mit geschützt. Die Steckdosen müssen dazu auf gleicher Phase
installiert sein.
o Überspannungsschutzsteckdose in Gerätedose montieren.
o Abdeckung und Rahmen montieren. Dabei auf korrekte Einbaulage achten. Andernfalls ist
die Funktion der LED nicht gegeben.
5 Anhang
5.1 Technische Daten
Überspannungsschutz
Ableiter Typ 3 (one Port)
Nennspannung
AC 230 V ~
Netzfrequenz
50 / 60 Hz
Ableiter- Bemessungsspannung
AC 255 V ~ (U
C
)
Nennlaststrom
16 A (I
L
)
Kurzschussfestigkeit
1,5 kA (I
P
)
Schutzpegel
L/N
≤ 1,25 kV (U
P
)
L/PE;N/PE
≤ 1,5 kV (U
P
)
TOV-Charakteristik
400 V/5s (U
T
)
Leitungsschutzschalter
max. 16 A
Umgebungstemperatur
-5 ... +25 °C
Anschluss
eindrähtig
1,5 ... 2,5 mm²
Dieses Gerät kann angeschlossene Verbraucher nur bis zu dem in den technischen Daten
angegebenen Schutzpegel schützen. Durch Überspannungen, die höher sind, können die
angeschlossenen Geräte trotzdem geschädigt werden. Gleiches gilt für Geräte, die einen
niedrigeren Schutzpegel benötigen. Aus diesem Grund übernehmen wir keine Haftung für
Schäden, die an den angeschlossenen Verbrauchern entstanden sind.
