Seite 5
In der Serie LS kann die Montage auch in Aufputz-Kappen 2- und 3fach erfolgen.
Die Montage erfolgt senkrecht oder waagerecht.
Senkrechte Montage: Lautsprecher oben (Abb. 2) links
Waagerechte Montage: Lautsprecher links (Abb.2) rechts

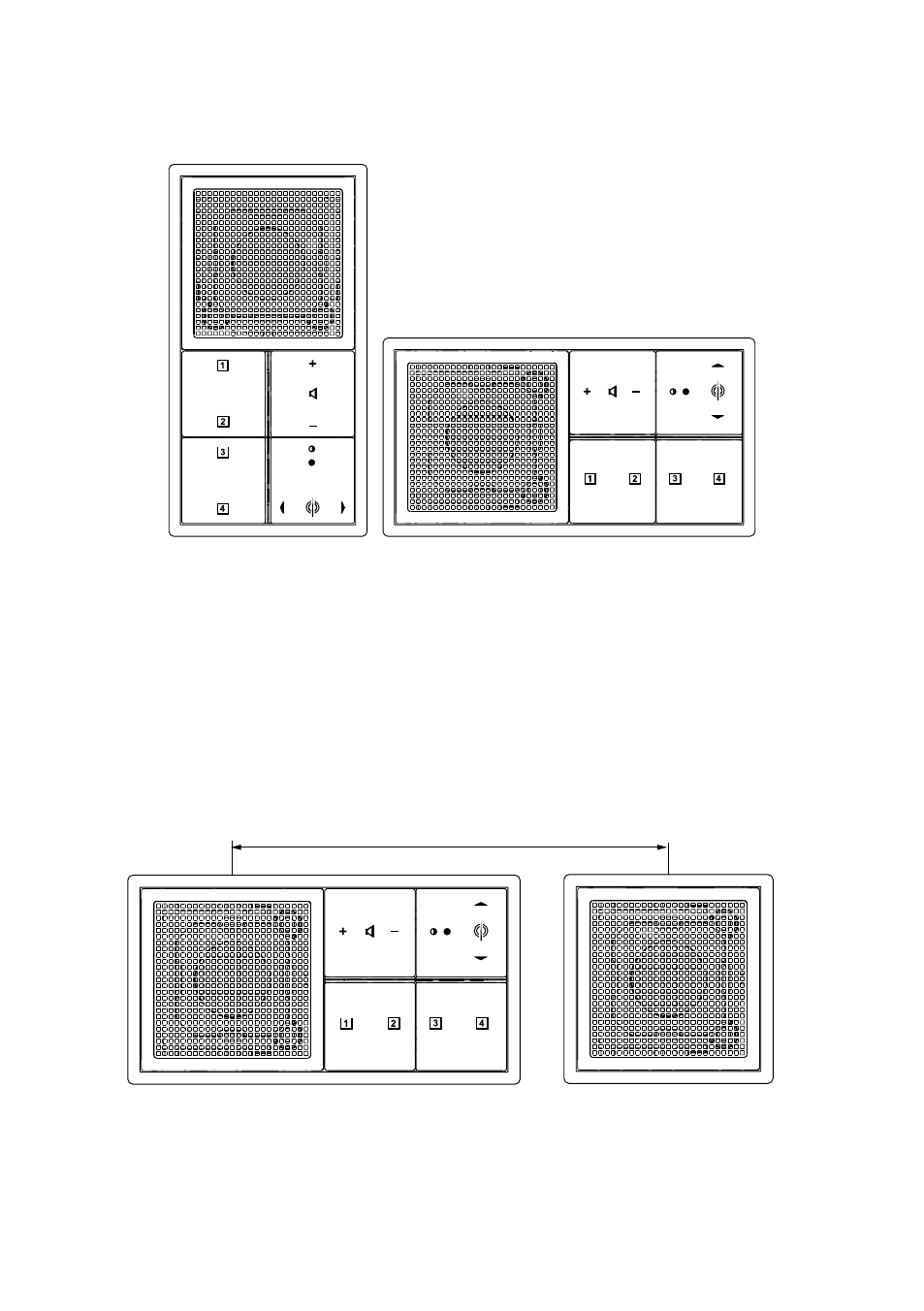

Bild 2: Senkrechte und waagerechte Montage
i
Für Serien A, CD und FD Hebel (6) Position A, für Serie LS Position B (Abb.1).
Zusatzlautsprecher
Serie A und CD: Zusatzlautsprecher muss in separatem Ramen montiert werden.
Serie LS: Zusatzlautsprecher kann in gleichem oder separatem Rahmen montiert
werden.
Die Leitungslänge darf maximal 10 m betragen.
i
Längere Leitungen führen zu Klangeinbußen und Störungen.
max. 10 m
Bild 3: Montageabstand Zusatzlautsprecher
•
Anschluss Netzteil nach Schaltplan (Abb. 4).
•
Anschluss – und + am Radio (Abb. 5) zum Anschluss des zusätzlichen rechten
Lautsprechers für den Stereobetrieb. Beiliegende Leitung (l = 1,5 m) verwenden.
•
Anschluss A und B am Radio (Abb. 5) zum Anschluss an einen potentialfreien
Kontakt (z.B. Schalter oder Zeitschaltuhr mit potentialfreien Kontakt).
