FI-Schutzschalter 30 mA
Art.-Nr.: ..30 FIB
2. Funktion
Wenn der Fehlerstrom 30 mA überschreitet, schaltet der FI-
Schutzschalter den L-Leiter und den N-Leiter ab.
Die an den Abgangsleitungen angeschlossene Elektroinstallation ist
damit im Sinne der VDE 0100 T 410 geschützt. Die Elektroinstallation bis
zum FI-Schutzschalter ist jedoch nicht geschützt!
2.1. Bestimmungsgemäßer Gebrauch
Der FI-Schutzschalter kann im privaten und gewerblichen Bereich, sowie
öffentlichen Einrichtungen eingesetzt werden.
Der FI-Schutzschalter eignet sich auch zum Nachrüsten in Altanlagen
oder als Zusatzschutz, z.B. in Küche, Bad, Kinderzimmer, Hobbyraum,
usw.
3. Montage und elektrischer Anschluss
3.1. Gerät montieren
Schrauben Sie den Tragring des FI-Schutzschalters auf eine Gerätedose
nach DIN 49 073.
Schließen Sie je nach vorhandenem Leitungsnetz den FI-Schutzschalter
gemäß Anschlussschema an:

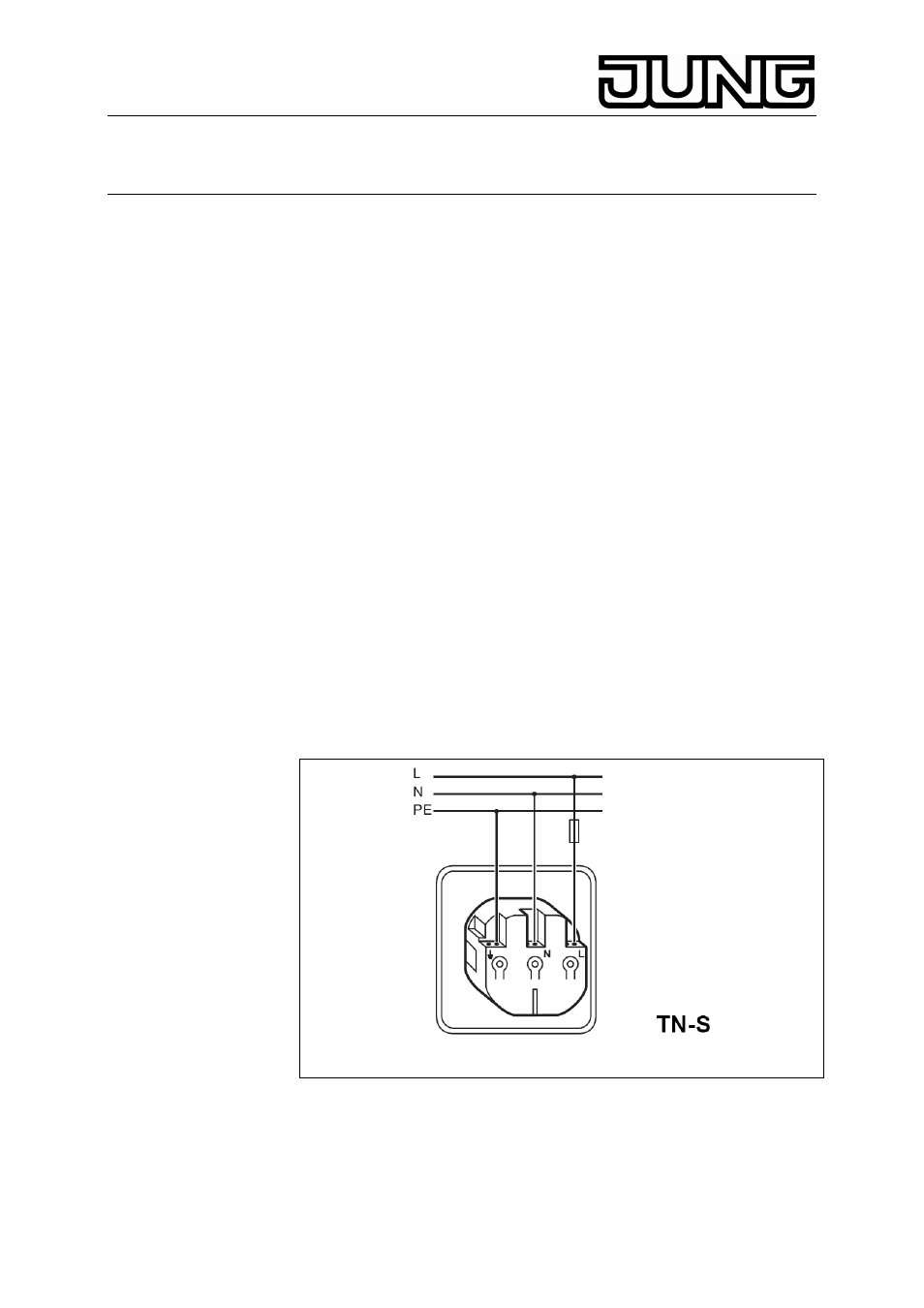

• TN-S Netz siehe Abb. A
• TN-C Netz siehe Abb. B (Bildung TN-S System am Gerät)
• TT Netz siehe Abb. C
Abb. A
2
