Technische Daten
Versorgungsspannung: +26 V ± 8 % (Versorgungs- und Steuergerät)
Gehäuse: Reiheneinbaugehäuse 6 TE für Hutschiene
DIN EN 50022
Gewicht 180 g
Zulässige Umgebungstemperatur: 0 °C ... +40 °C
Eingangsstrom:
I(a) = 0,2 mA, I(P) = 110 mA
Maximaler Eingangsstrom: I(Pmax) = 135 mA
Eingangsimpedanz: 100 Ohm balanced
6-Drahttechnik erforderlich!

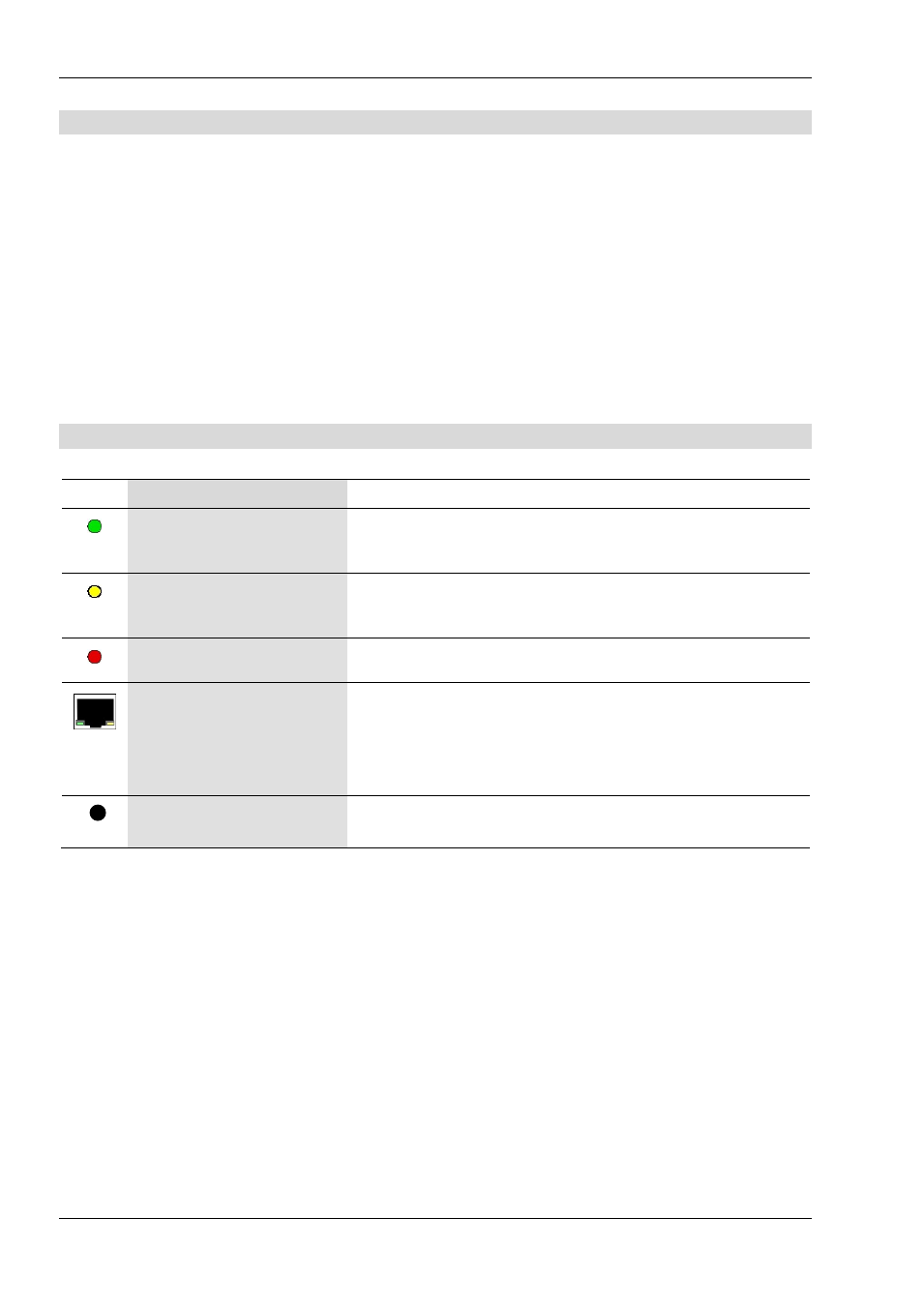

Anzeige- und Bedienelemente
Benennung Funktion
LED, grün:
Betriebsbereitschaftsan-
zeige  AN: Gerät ist betriebsbereit
 Blinkt: bei Start- und Updatevorgang
LED, gelb:
Fehleranzeige Netzwerk
und SD-Karte  Blitzt: Fehler in der Netzwerkverbindung
oder SD-Karte fehlt oder defekt
LED, rot:
Fehleranzeige TCS:BUS  Blitzt: Fehler in der Verbindung zum TCS:BUS ®
RJ45-Buchse LAN 1
RJ45-Buchse LAN 2
jeweils mit LED, gelb
und LED, grün  Anschluss zum Netzwerk
 Anschluss zum SIP-Gateway (falls vorhanden)
 LED, gelb: zeigt Datenstrom an
 LED, grün: AN, wenn FBI6110 verbunden ist mit
Netzwerk bzw. mit SIP-Gateway
Taster Reset
Taster WE  Zum Zurücksetzen des FBI6110
 Zum Laden der Werkseinstellung des FBI6110
