5
Montage

Montage in Unterputz-Gerätedose nach DIN 49 073.
Tragring nicht übertapezieren oder überstreichen.

Anschluss: siehe Schaltungsbeispiel.

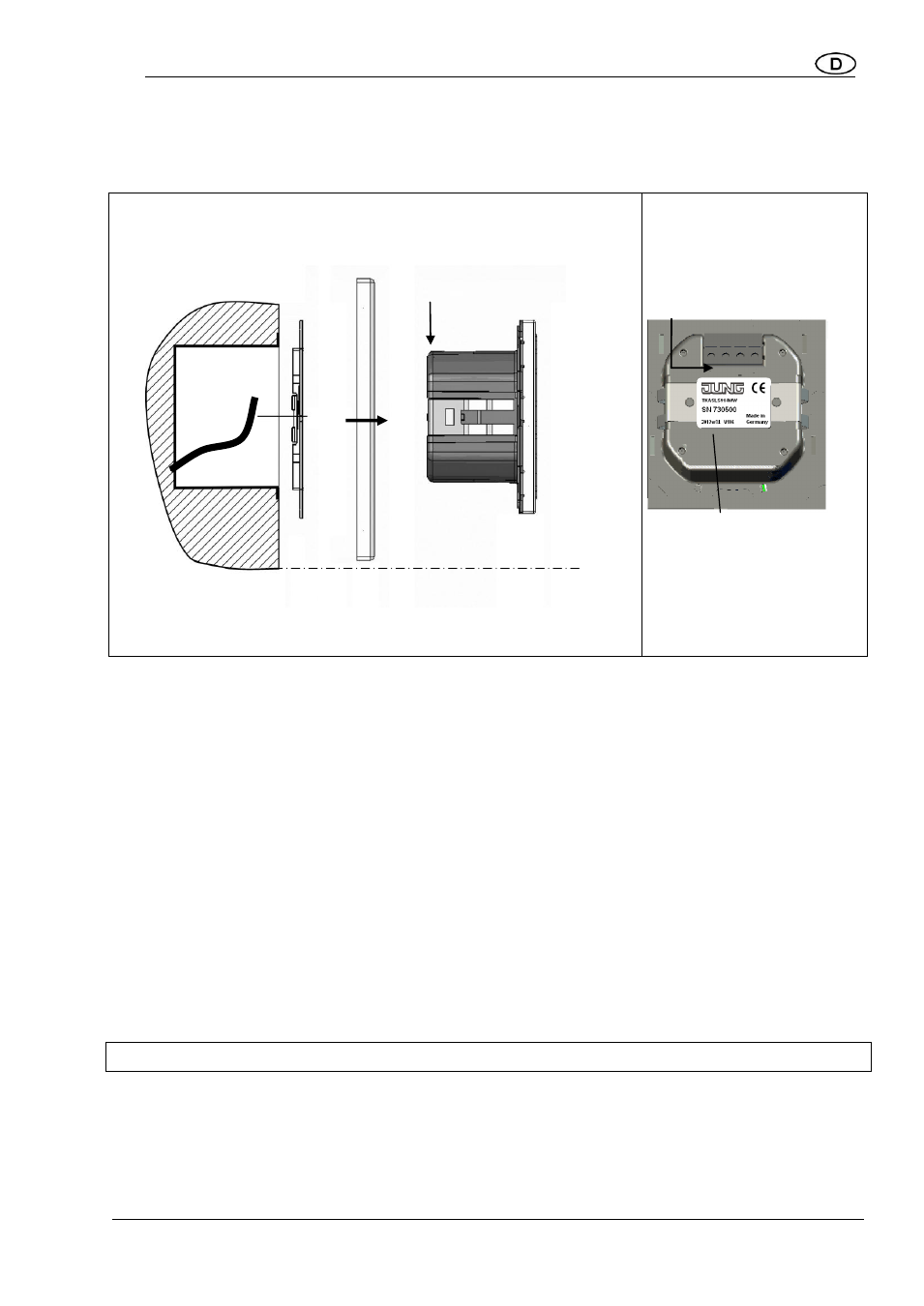

Montage Geräteeinheit
(Rückansicht)
1 Tragring, 2 Rahmen, 3 Anschlussklemme, 4 Elektronikmodul
Leitungen anschließen
Leitungstyp: Fernmeldeleitung J-Y (St) Y mit paarweise verdrillten Adern. Der übliche
Durchmesser ist 0,6 mm oder 0,8 mm.

Entnehmen Sie die steckbare Anschlussklemme.

Schließen Sie die Leitungen an die Steckklemme gemäß Beschriftung (A B E P) auf der
Geräterückseite an.
Montieren

Befestigen Sie den Tragring (1) mit den beiden mitgelieferten Dosenschrauben auf
einer Unterputz-Gerätedose.

Setzen Sie den Rahmen (2) auf das Elektronikmodul (4) und stecken Sie die ange-
schlossene Anschlussklemme (3) wieder in die vorgesehene Führung.

Drücken Sie die Elektronik-Baugruppe mit Rahmen in den Tragring, bis diese einrastet.
Inbetriebnahme

Installieren Sie die Geräte der Anlage vollständig.

Prüfen Sie die a-, b- und P-Ader auf Kurzschluss.

Schalten Sie die Netzspannung ein.
2
1
3 4
Geräte-
dose
Kombi-Etikett mit
Seriennummer des
Gerätes
Beschriftung für
Anschlussklemme
