Produktinformation
TKM Einbau-Türöffner-Relais
TK TR 24 EB
Sicherheitshinweise
WARNUNG!
• Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicher-
heitsforderungen nach DIN VDE 0100 zu beachten.
• Das Gerät darf nur durch Elektrofachpersonal installiert und in Betrieb genommen wer-
den!

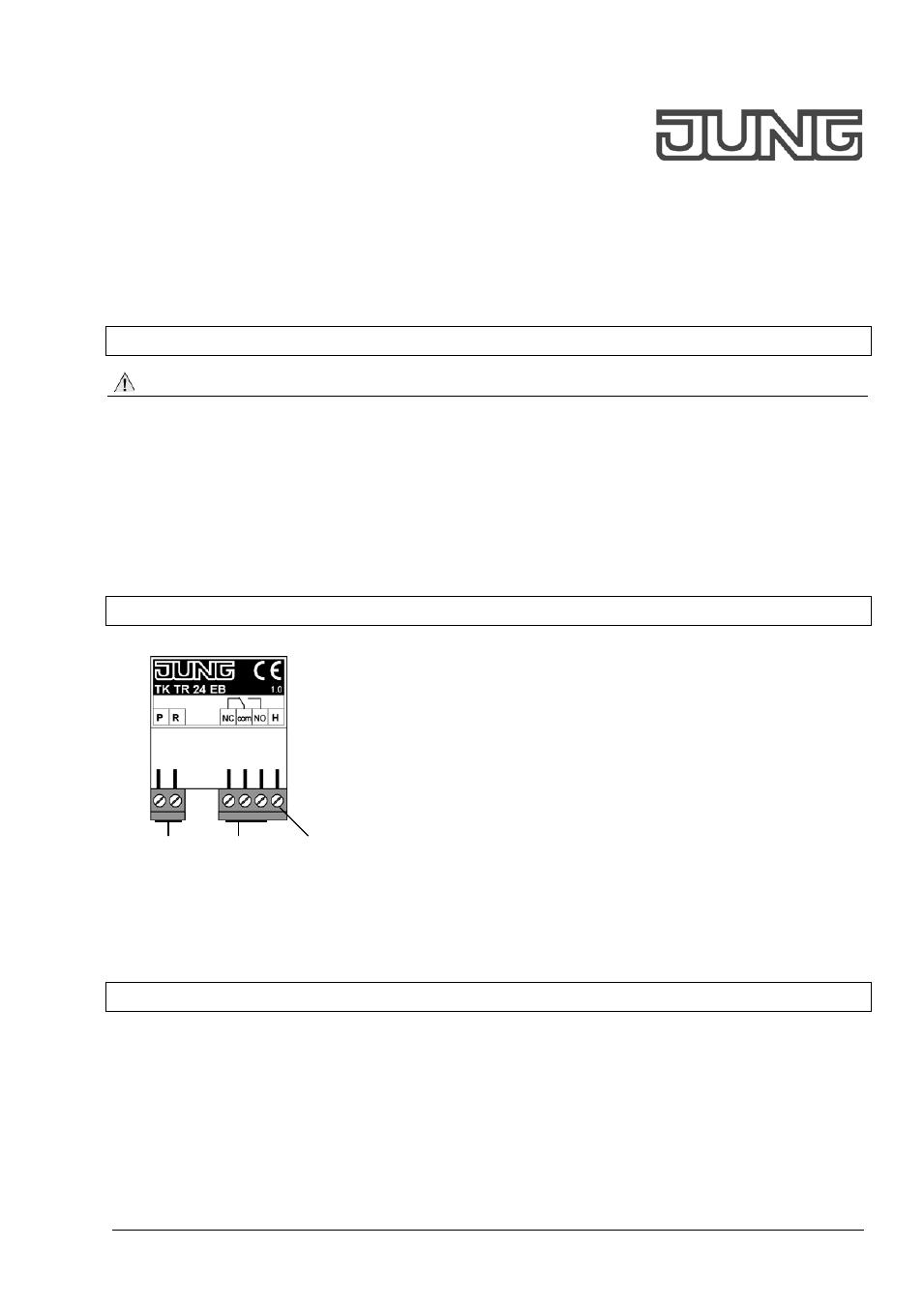

Geräteübersicht Technische Daten
Versorgungsspannung:
+ 24 V ± 8 %
Abmessung (BxHxT):
34 x 28 x 8,5 mm
Gewicht
10 g
Zuläss. Einsatz-Temperatur:
-20 ... 50 °C
potentialfreier Relaiskontakt:
Wechsler, 24 V / 2 A
Anschlussdurchmesser:
eindrähtig 0,3 ... 1,4 mm
Verwendung
• Das TK TR 24 EB ist ein Türöffner-Relais für das gezielte Türöffnen, wenn mehrere Au-
ßenstationen und Türöffner in einer Anlage eingebaut sind. Mit diesem Relais wird die
Tür geöffnet, von der der letzte Ruf erfolgt ist.
• Zum Anschluss an die R-und P-Klemme der Außenstationen.
Anschluss
P, R
Relais-
ausgang
Hilfs-
klemme
