3

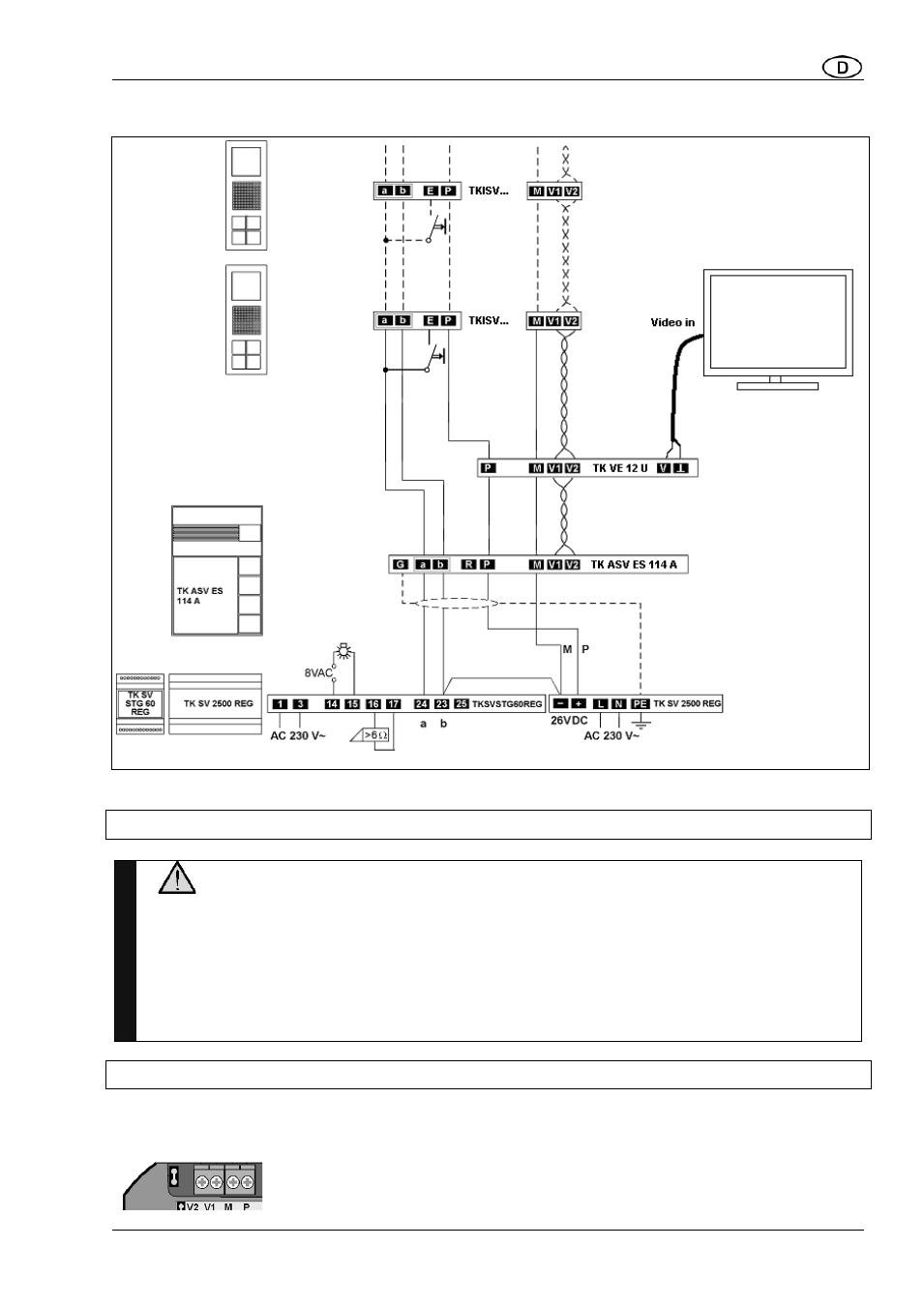

Schaltungsbeispiel
Inbetriebnahme
!
Erst die Anlage vollständig installieren, dann Adern auf Kurzschluß prüfen.
Erst danach an Spannung anschließen!
• V1 und V2 dürfen nicht – auch nicht kurzzeitig – miteinander oder mit P-, a- , b- ,
oder M-Ader verbunden werden. Ein Verbinden würde das Gerät zerstören.
• Beim Anschluss der Video-Adern V1 (+) und V2 (-) ist auf die Polung zu achten.
Sollte nach der Inbetriebnahme ein verzerrtes Bild zu sehen sein, schalten Sie das
Gerät ab und kontrollieren Sie die Adern für das Videosignal.
Einstellungen
Werksseitige Voreinstellung
Steckbrücken
J = gesteckt = senkrecht = Abschlusswiderstand am Eingang aktiv
