Leitungsquerschnitte für Anschlussleitungen
Klemmen
Leitungsquerschnitt
Leitungsdurchmesser
Video-Klemmen, TCS:BUS-Klemmen
0,07 ... 1,5 mm
2
0,3 ... 1,4 mm
Video-Klemmen (Koax)
0,07 ...2,0 mm
2
0,3 ... 1,6 mm
Anschlusskabel für Videogerät vorbereiten und anschließen
Für den Anschluss eines Videogerätes ist ein Videoanschlusskabel in folgender Weise
vorzubereiten:
• Schneiden Sie den Video-Stecker ab.
• Isolieren Sie den Innenleiter und den Außenleiter ab.
• Verdrillen Sie den Außenleiter.
• Schließen Sie die Leiter an:
– Innenleiter an Klemme V,
– Außenleiter an Klemme .

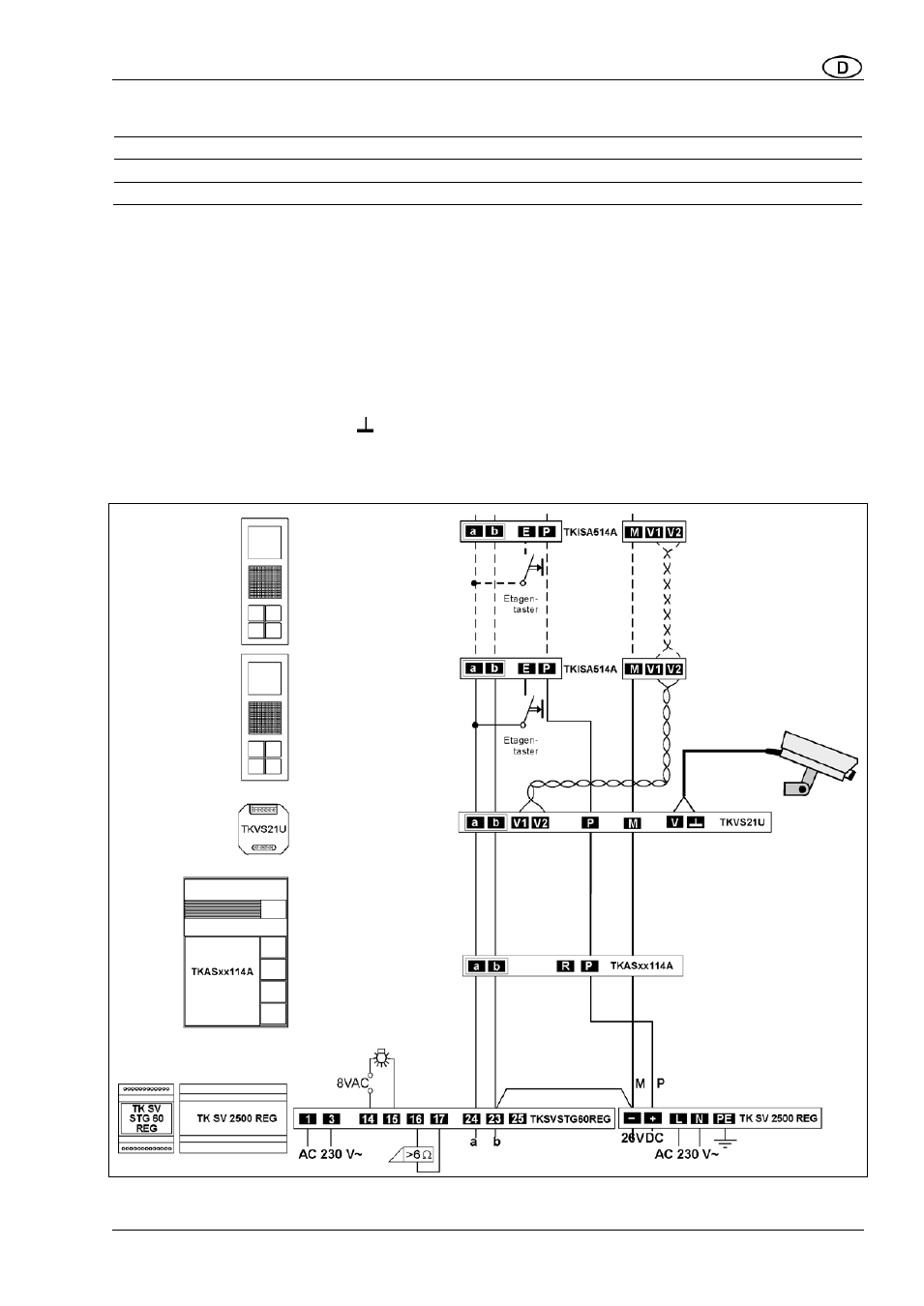

Schaltungsbeispiel (6-Drahtbetrieb)
1) TCS:BUS-Klemmen a und b am TK VS 21 U sind nur Hilfsklemmen ohne Funktion und müssen nicht angeschlossen
werden, wenn M und P angeschlossen sind.
1)
