5
Anschließen der Leitungen
Anschließen
1. Isolieren Sie die Leitungsenden ab.
2. Schließen Sie die Leitungen je nach Art der Anlage gemäß Anschlussschema an.

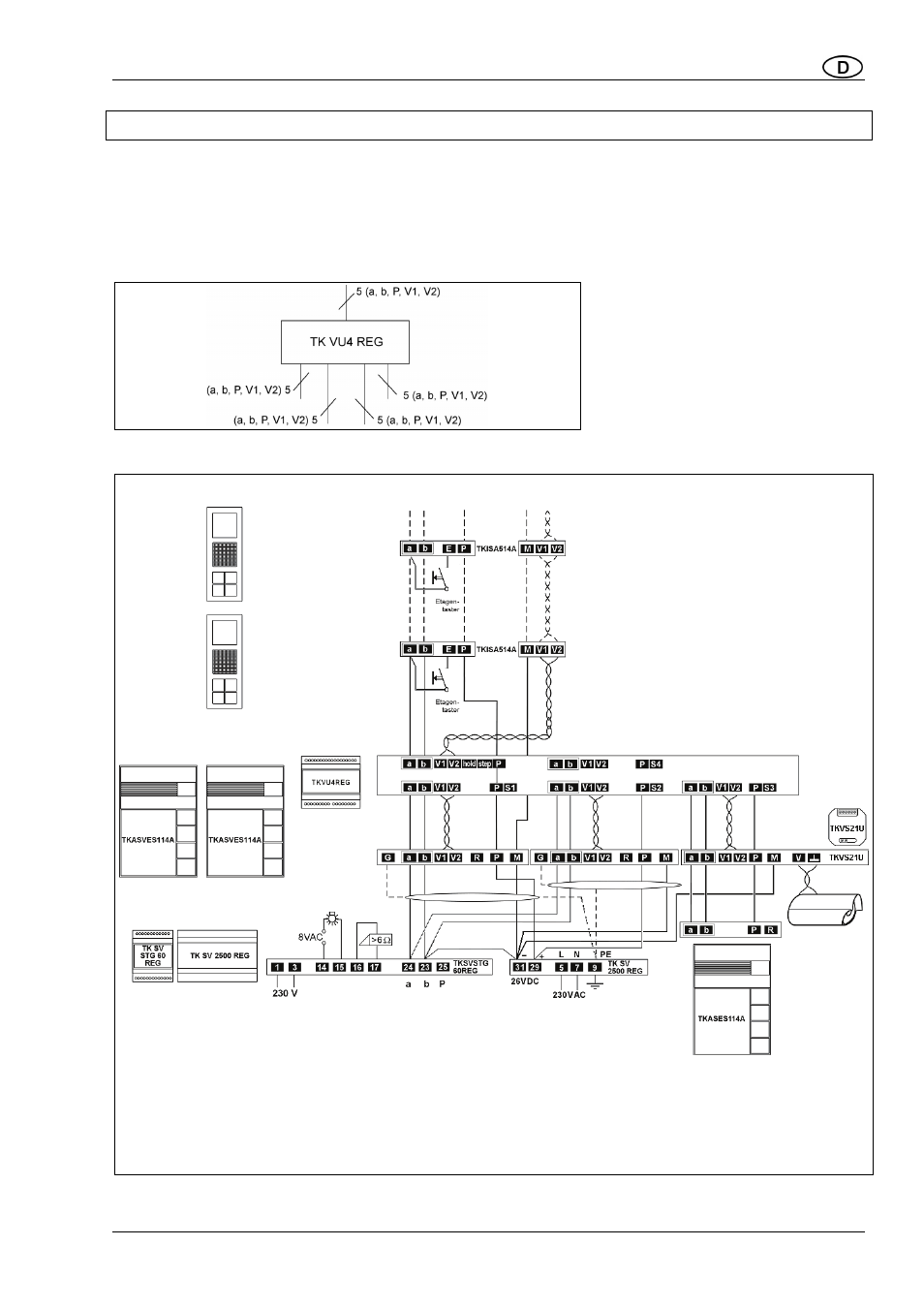

Anschlussplan
Schaltungsbeispiel 1: Grundschaltung
Video-Außenstation 1:
AS-Adresse = 01
einstellen und sperren
Video-Außenstation 2:
AS-Adresse = 02
einstellen und sperren
Audio-Außenstation 3:
AS-Adresse = 03
einstellen und sperren
Eingang nicht belegt:
AS-Adresse = 04 löschen
Video-
Außenstation 1
Video-
Außenstation 2
