JUNG 32G_S_K - Handbuch

Jalousie-Management Sensoren
Art.-Nr.: 32 SD, 32 G, 32 K
Bedienungsanleitung
Sonnen-/Dämmerungssensor
Glasbruchsensor
Kupplung
1. Funktion
Die Sensoren ermöglichen zusammen mit den Komponenten des
Jalousie Management-Systemes die Funktionen Sonnenschutz,
Dämmerung und Glasbruch.
Diese Funktionen sind abhängig vom verwendeten Aufsatz (siehe
Bedienungsanleitung Aufsatz) und bei den Aufsätzen ohne
Sensoranschluss nicht möglich.
Am Aufsatz kann nur ein Sensorstecker angeschlossen werden.
Sollen Sonnen-/ Dämmerungssensor und Glasbruchsensor gleichzeitig
betrieben werden, Adapter verwenden.
Der Anschluss des Sensors bzw. Adapters erfolgt über einen Stecker am
Aufsatz.
Zur Unterputzverlegung wird die Sensorleitung über eine Schraubklemme
am Einsatz angeschlossen (siehe Bedienungsanleitung
Motorsteuerungs-Einsatz JM).
2. Installation
Wichtig: Die Sensorleitung führt Schutzkleinspannung (SELV).
Installationsvorschriften nach VDE 0100 beachten.
Anschluss der Sensoren siehe Bedienungsanleitung Aufsatz und Einsatz.
3. Sonnen-/Dämmerungssensor

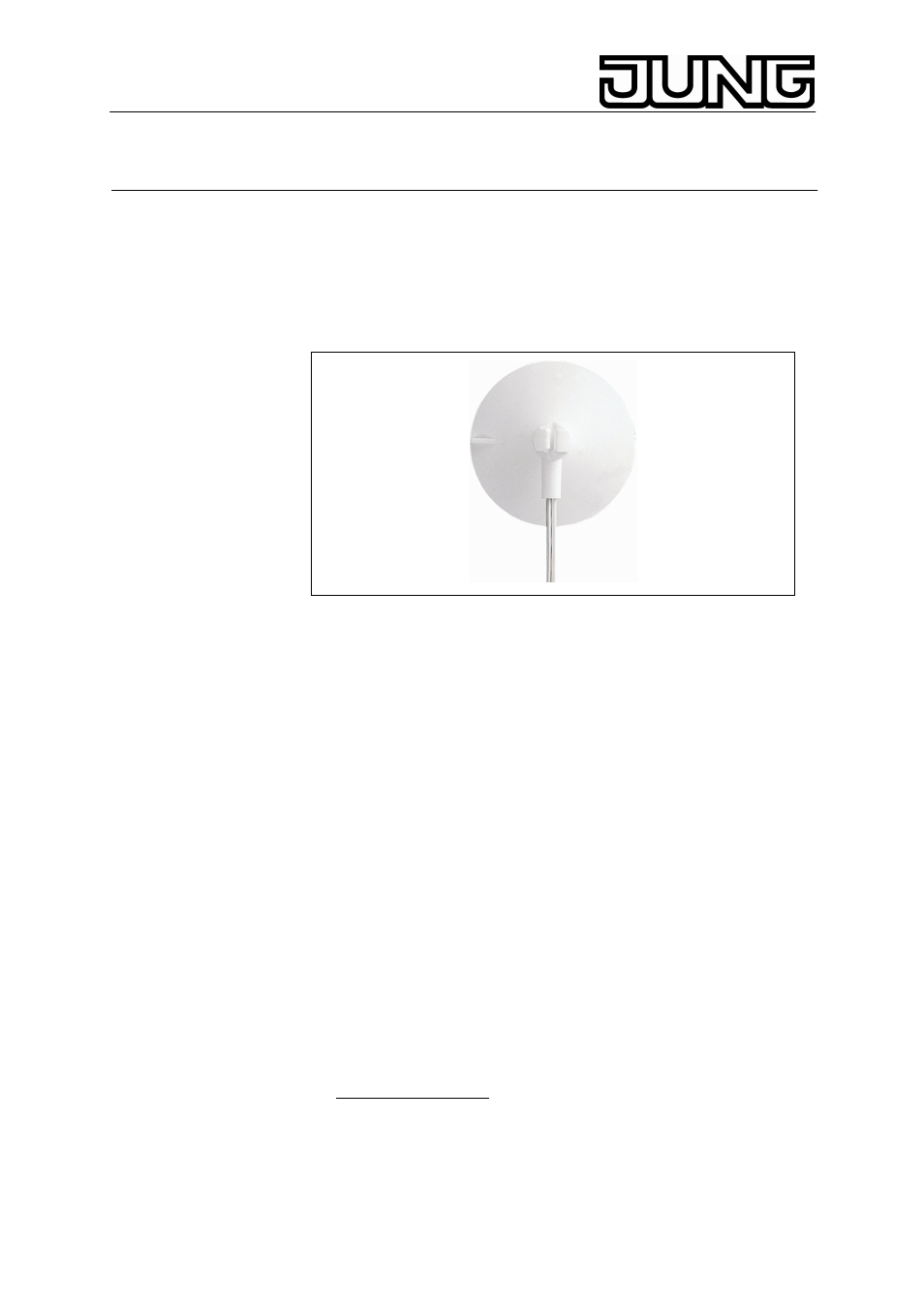

Der Sonnen-/Dämmerungssensor (Bild c ) wird mit dem Saugfuß an der
vorher gereinigten Fensterscheibe befestigt.
Die Sonnenschutzfunktion ermöglicht automatisches Abfahren der
Jalousie nach Überschreiten eines programmierten Helligkeitswertes.
Die End-Position der Jalousie ist durch Positionierung des Sensors an
der Fensterscheibe individuell wählbar.
Anwendungen: Sonnenschutz am Bildschirmarbeitsplatz, Sonnenschutz
für Blumenfenster oder Treibhäuser etc.
Stand: Apr-09 325 181 03
