Jalousie-Management Abdeckung mit Timer-
Funktion Universal
Art.-Nr.: ..5232 T/TS..

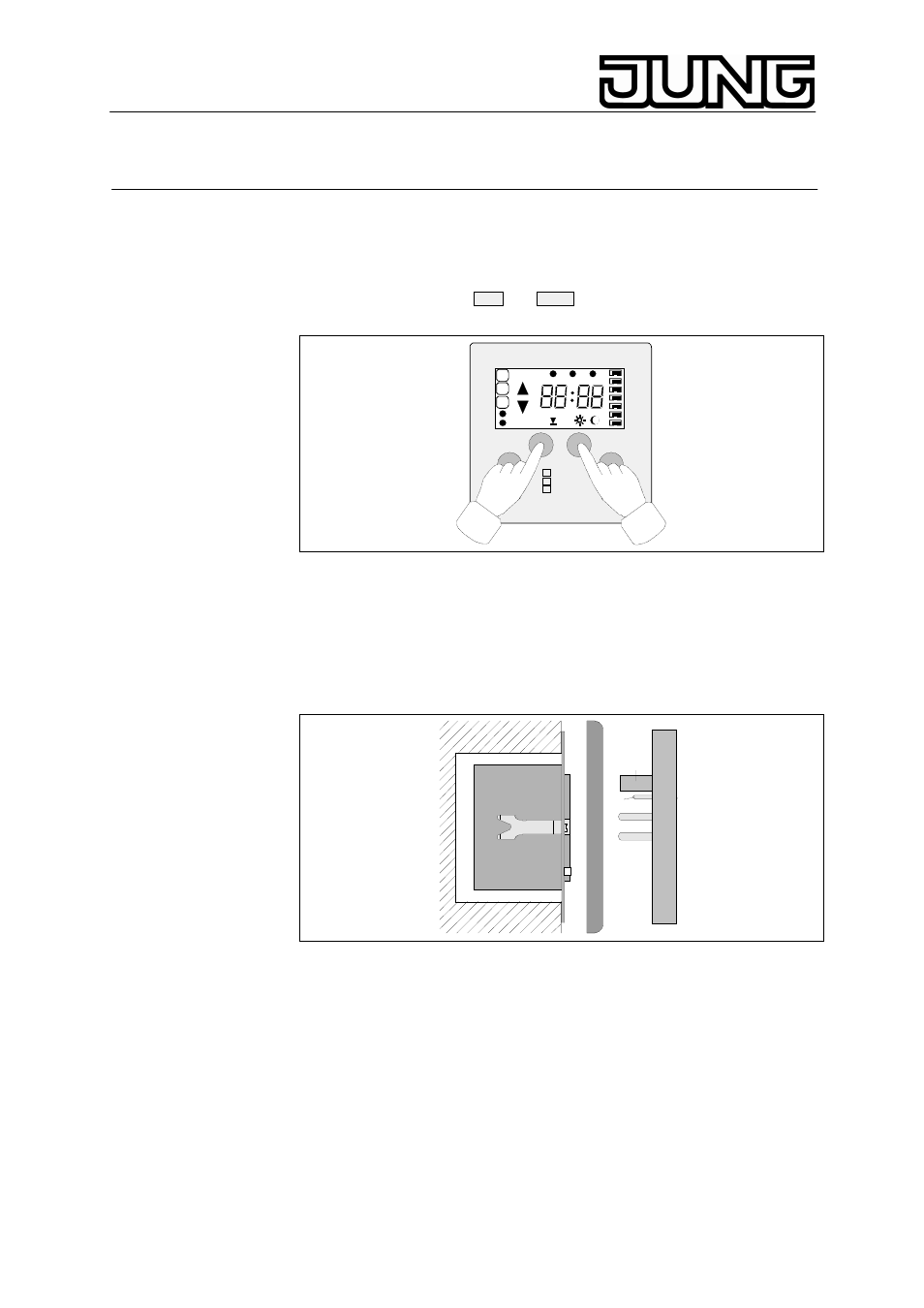

4. Installationshinweise
Nach der Installation führen Sie bitte einen Reset aus, um das Gerät auf
Werkseinstellung zurückzusetzen:
Drücken Sie die Tasten
Set und Mode gleichzeitig bis alle Anzeigen im
Display kurz aufleuchten (ca. 7 Sekunden).
ca. 7 Sek.
Mode Set
A
B
C
W S
Mo
Di
Mi
Do
Fr
Sa
So
A Auto
Handbetr.
B
C
S + 1h
W - 1h
Prog Zufall Astro
Datum
Uhrzeit
Der Reset ist durchgeführt.
Die Abdeckung mit Timer-Funktion nur in Verbindung mit dem Motor-
Steuerungs-Einsatz in Betrieb nehmen.
Den Einsatz
c in eine Gerätedose nach DIN 49073 (Empfehlung: tiefe
Dose) montieren. Die Anschlussklemmen des Gerätes müssen dabei
unten liegen. Die Abdeckung mit Timer-Funktion
d zusammen mit dem
Rahmen e auf den Einsatz stecken. Die elektrische Kontaktierung erfolgt
über den Stecker f.
c
e
d
g
f
Die zusätzlichen Steckkontakte g bei der Abdeckung mit Timer-Funktion
mit Sensoranschluss werden, zum Anschluss eines Sensors, auf einen
Anschlussklemmblock im Einsatz geführt.
5. Anschluss der Sensoren
Die in den folgenden Kapiteln beschriebenen Funktionen: Sonnenschutz,
Dämmerung und Glasbruch sind bei der Abdeckung mit Timer-Funktion
ohne Sensoranschluss nicht möglich.
Am Aufsatz kann immer nur ein Sensorstecker angeschlossen werden.
Sollen Sonnen-/ Dämmerungssensor und Glasbruchsensor gleichzeitig
betrieben werden, Adapter verwenden (nicht im Lieferumfang enthalten).
Der Anschluss des Sensors bzw. Adapters erfolgt über einen Stecker am
Aufsatz.
