Aufsatz o oder n drücken um die Laufzeit zu verwerfen.
Der Speichermodus wird automatisch verlassen und die LED erlischt.
i
Die individuelle Laufzeit bleibt dauerhaft gespeichert. Erneutes Speichern ersetzt die alte
Laufzeit.
i
Zum Ausführen der individuellen Laufzeit muss die Jalousie in die obere Endlage gefahren
werden und dort nach 2 Minuten selbständig abschalten.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
Montieren und Anschließen
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Jalousie-Einsatz ist ordnungsgemäß montiert und angeschlossen (siehe Anleitung des
entsprechenden Einsatzes).
o
Bei Aufsätzen mit Sensoranschluss Sonnensensor installieren und an Klemmenblock
anschließen (siehe Anleitung der Sensoren und des Einsatzes).
o
Helligkeitsschwelle einstellen (siehe folgendes Kapitel).
i
Sonnensensor polrichtig anschließen. Ein verpolter Sensor hat Fehlfunktion zur Folge. Ggf.
ist eine Bedienung des Aufsatzes nicht mehr möglich.
o
Aufsatz (3) mit Rahmen (2) auf Jalousie-Einsatz (1) aufstecken (Bild 1).
Helligkeitsschwelle bei Aufsatz mit Sensorauswertung einstellen

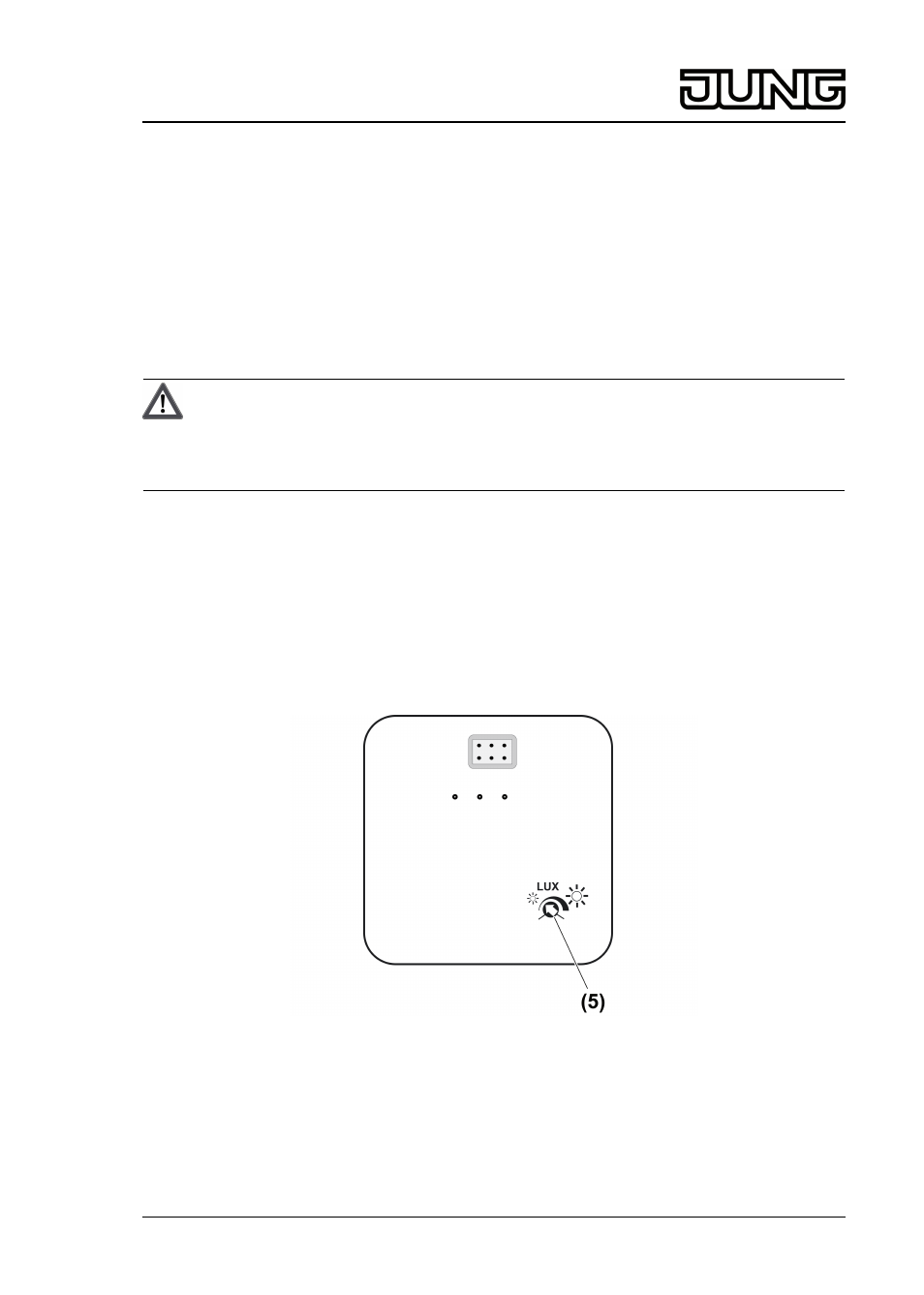

Bild 2: Aufsatz-Rückseite: Einsteller für Helligkeitsschwellwert
Mit dem Einsteller (5) auf der Aufsatz-Rückseite (Bild 2) lässt sich der Helligkeitsschwellwert in
einem Bereich von ca. 5.000 Lux "kleine Sonne" bis ca. 80.000 Lux "große Sonne" einstellen.
Werksseitig steht der Einsteller auf etwa 15.000 Lux.
o
Helligkeitsschwellwert auf den gewünschten Wert einstellen. Ggf. nach der Inbetriebnahme
eine Anpassung des Helligkeitsschwellwertes vornehmen.
3/4
32550723
J:0082550723
16.05.2014
Jalousie-Management
Abdeckung Standard, Abdeckung Standard mit Sensoranschluss
