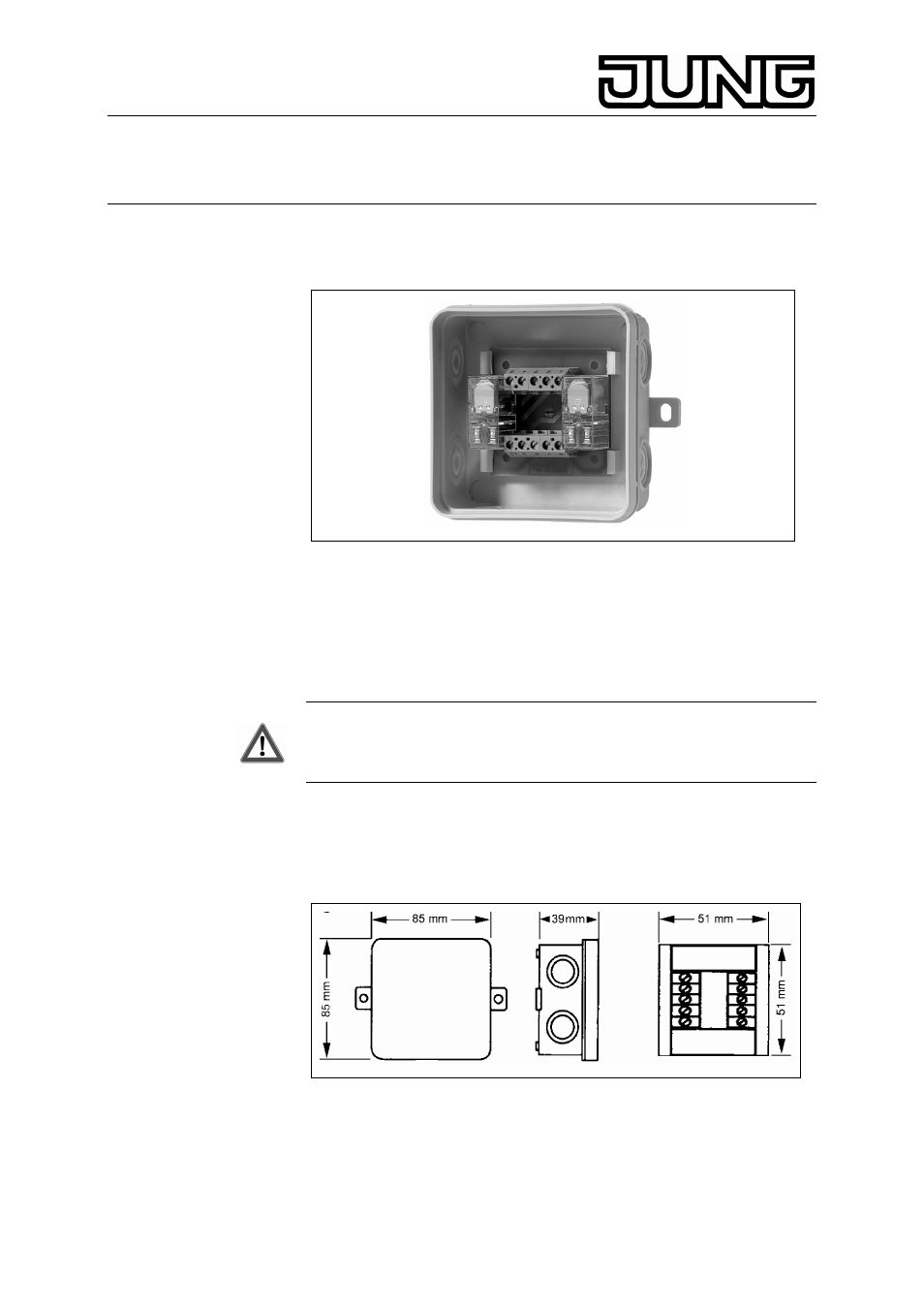

JUNG TR-S Benutzerhandbuch
Bedienungsanleitung trennrelais
Jalousie-Management Trenn-Relais
Art.-Nr.:TR-S
Bedienungsanleitung
Trennrelais
1. Funktion
Das Trennrelais TR S dient der gleichzeitigen Steuerung zweier Antriebe.
Durch die Relais werden die Antriebe elektrisch entkoppelt. Pro Antrieb
ist ein Relais erforderlich.
Als Ansteuerung eignen sich alle mechanisch und elektrisch verriegelten
Jalousietaster, sowie Geräte mit 230 V~-Ausgang und 2-Minuten-Impuls.
Gefahrenhinweis
Achtung! Beim Anschluss sind die geltenden VDE-Bestimmungen,
insbesondere DIN VDE 0100/0700 sowie die geltenden Vorschriften
der örtlichen EVU und UVV zu beachten.
2. Montage
Das Trennrelais TR S ist in eine handelsübliche, spritzwassergeschützte
Abzweigdose eingebaut. Die Befestigung der Abzweigdose erfolgt über
zwei Schrauben.
Abmessungen
Nach der Montage sind alle Kabelverbindungen laut Anschlussplan
herzustellen.
