Seite 3
Jalousie-Management
Sonneboy
Art.-Nr.:
SB
91
2. Gefahrenhinweis
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen.
3. Montage
Beim Anschluss der Leitungen für Netz- und Schutzkleinspannung
(Sensoren, externe Taster) ist die VDE 0100 Teil 410 sowie die
Montageanleitung zu beachten.
• Netzspannung
ausschalten
• Anschluss nach Schaltplan vornehmen
• Lichtaufnehmer, Windwächter und Regenwächter, nach jeweiliger
Montageanweisung montieren
• Klemmenabdeckung auf die (8-polige) Anschlussklemme aufclipsen
• Befestigung des Netzteils erfolgt über 2 Spreizklemmen oder über
Befestigungsschrauben
• Abdeckung auf das Bedienteil aufclipsen
• Bedienteil
aufstecken
• Spannung
einschalten
• Mit Taste „Auto Aus/Ein“ Handbetrieb einstellen. „Hand“ erscheint auf
der Anzeige (Handbetrieb ist bei der Auslieferung eingestellt)
• Mit der Taste c oder d Laufrichtung der Motoren kontrollieren.
Wichtig! Taste
c Sonnenschutzanlage muss einfahren
Taste
d Sonnenschutzanlage muss ausfahren
Wenn die Laufrichtung der Motoren mit den Symbolen
c und d am
Bedienteil nicht übereinstimmen, Spannung ausschalten und die Drähte
an Klemmen
c und d des Netzteils tauschen, dann Spannung wieder
einschalten.

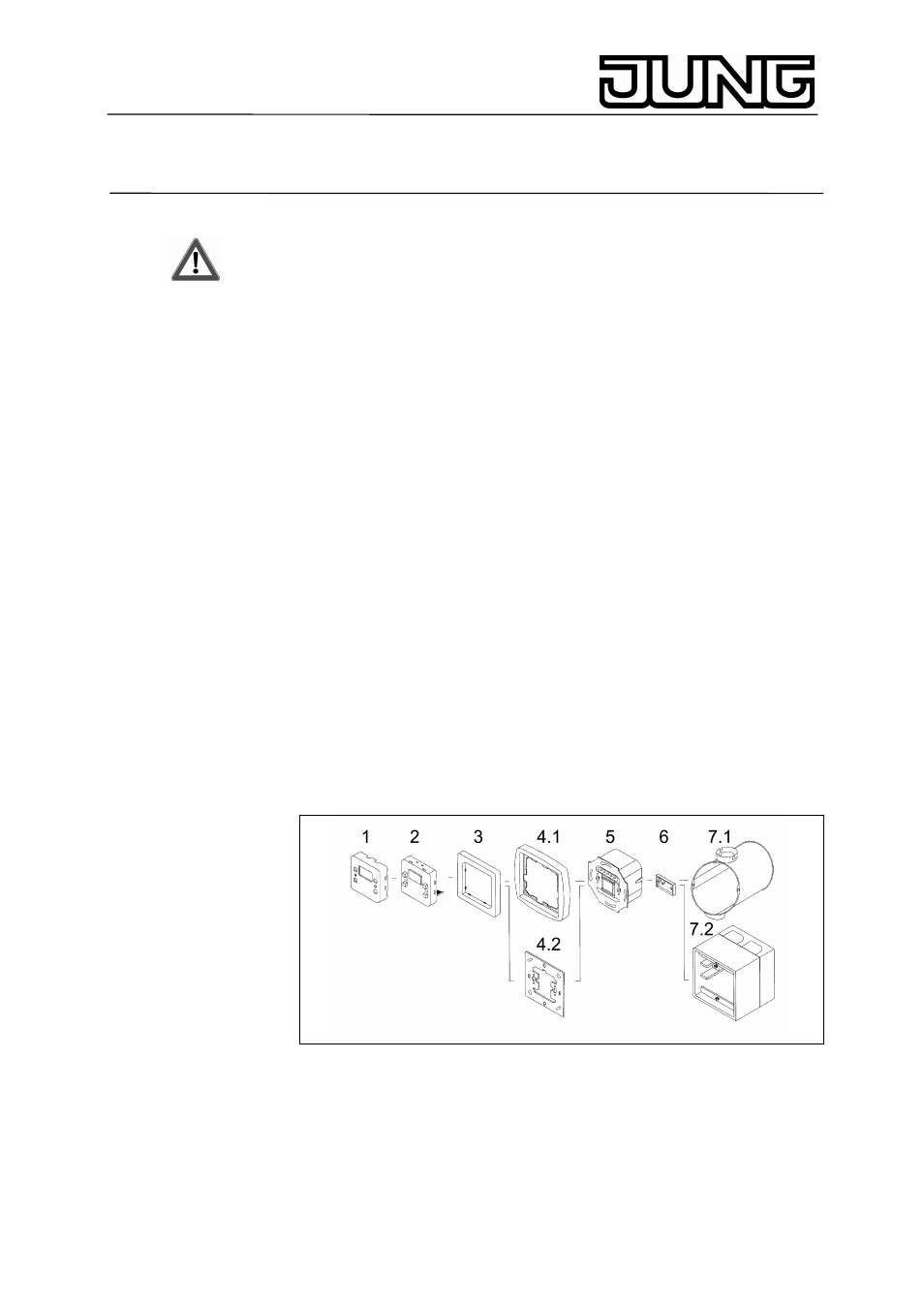

Bilderreihe Zusammenbau (typenunabhängige Darstellung)
1 Abdeckung
2 Bedienteil
3 Adapterrahmen
4.1 Rahmen
4.2 Tragring
5 Netzteil
6 Klemmenabdeckung
7.1 Abzweig-Schalterdose
∅ 60,
7.2 Aufputzdose,
Die Teile 4.2 und 7.2 ersetzen bei
der Aufputzmontage die Teile 4.1
und 7.1.
Bitte fügen Sie bei der Montage grundsätzlich zuerst die Teile 1 und 2
zusammen.
3
