Jalousie-Management Wetterstation
Art.-Nr.: WSK 100 REG
Die Versorgung der Relaiskontakte erfolgt mit einer Netzphase (L).
Beschattungssteuerung: Um das angeschlossene
Jalousiesteuerungssystem bei Sonne herunter zu fahren, werden die
Relaisausgänge 1 bis 3 mit den Nebenstelleneingängen (Klemme 1
) der Motorsteuerungseinsätze 232 ME verbunden.
Windüberwachung: Um die Jalousien bei zu starkem Wind in
Sicherheitsstellung nach oben zu fahren, werden die Relaisausgänge Wind
1 bis Wind 3 mit den Nebenstelleneingängen (Klemme 2
) der
Motorsteuerungseinsätze 232 ME verbunden.
Weitere Informationen zum Anschluss der 232 ME entnehmen Sie bitte der
zugehörigen Dokumentation.
Die Ausgänge sind den Himmelsrichtungen (Ost = 1,
Süd = 2, West = 3) fest zugeordnet.

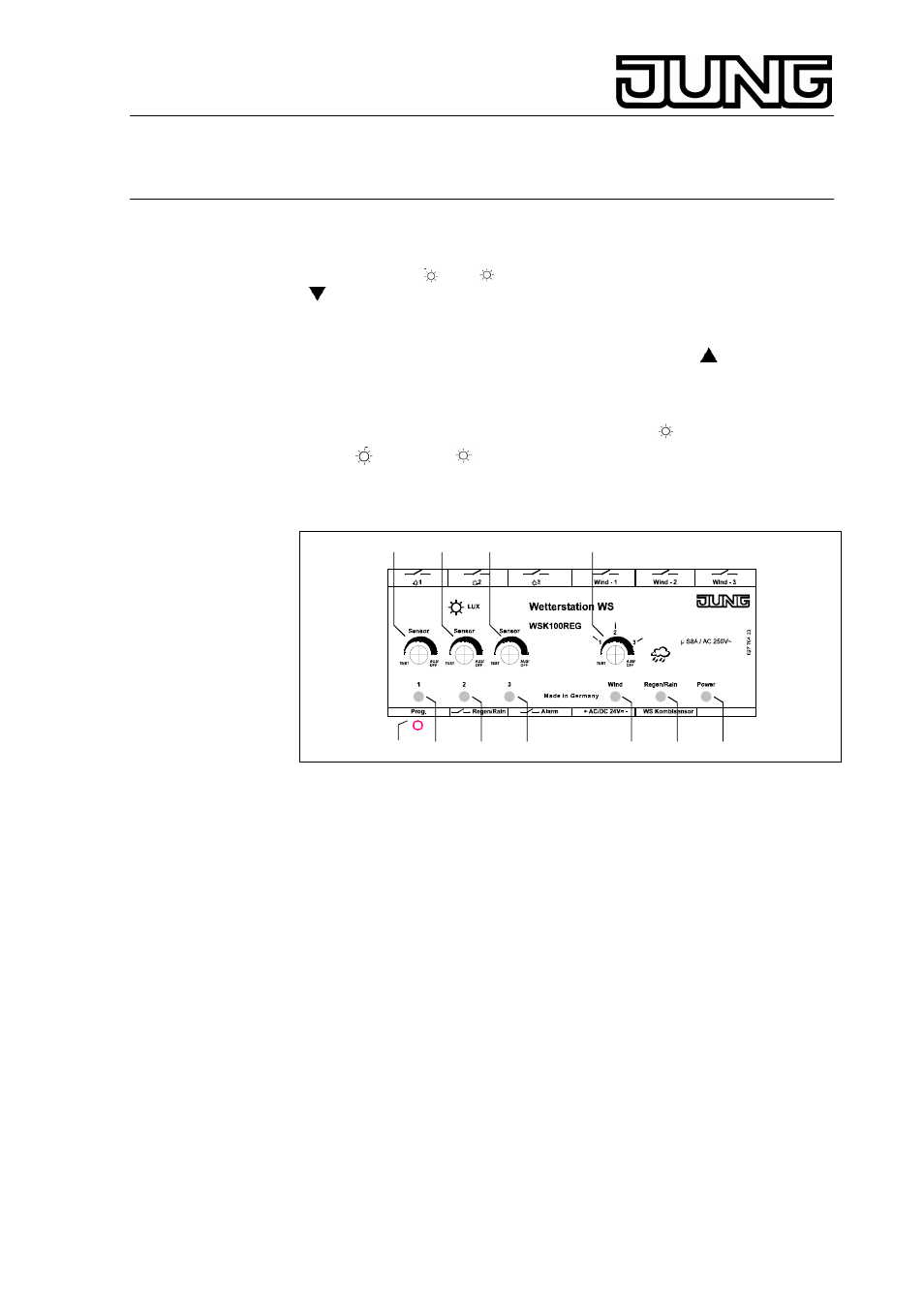

6 Bedien- und Anzeigeelemente
(1) (2) (3) (4)
(5) (6) (8) (9) (10) (11) (7)
(1) Einsteller Schwellwert der Helligkeit für die Ostfassade
(2) Einsteller Schwellwert der Helligkeit für die Südfassade
(3) Einsteller Schwellwert der Helligkeit für die Westfassade
(4) Einsteller des Grenzwertes für die Windstärke
(5) LED „1“ (gelb) Helligkeit Ostfassade überschritten
(6) LED „2“ (gelb) Helligkeit Südfassade überschritten
(7) LED „3“ (gelb) Helligkeit Westfassade überschritten
(8) LED „Wind“ (gelb) Windstärke überschritten
(9) LED „Regen/Rain“ (gelb) Niederschlagserkennung
(10) LED „Power“ (grün) Betriebsanzeige / Fehlermeldung
(11) Taste für Fahrzeiteinstellung (auf Geräteschulter)
7 Beschattungsfunktion
Die Helligkeitswerte für die Ausgänge ☼ 1 bis ☼ 3 werden vom
Kombisensor zyklisch erfasst und an die Wetterstation übermittelt. Mit den 3
Einstellern „Sensor“ kann der Helligkeitswert, bei dem die jeweilige Fassade
in Sonnenschutz gefahren wird, eingestellt werden.
Eine neue Einstellung wird erst nach 30 Sekunden übernommen. Die LED
leuchtet, wenn der vom Kombisensor übermittelte aktuelle Helligkeitswert
über dem eingestellten Wert liegt.
