JUNG FA10REG Benutzerhandbuch
Seite 3
Gerät anschließen und montieren

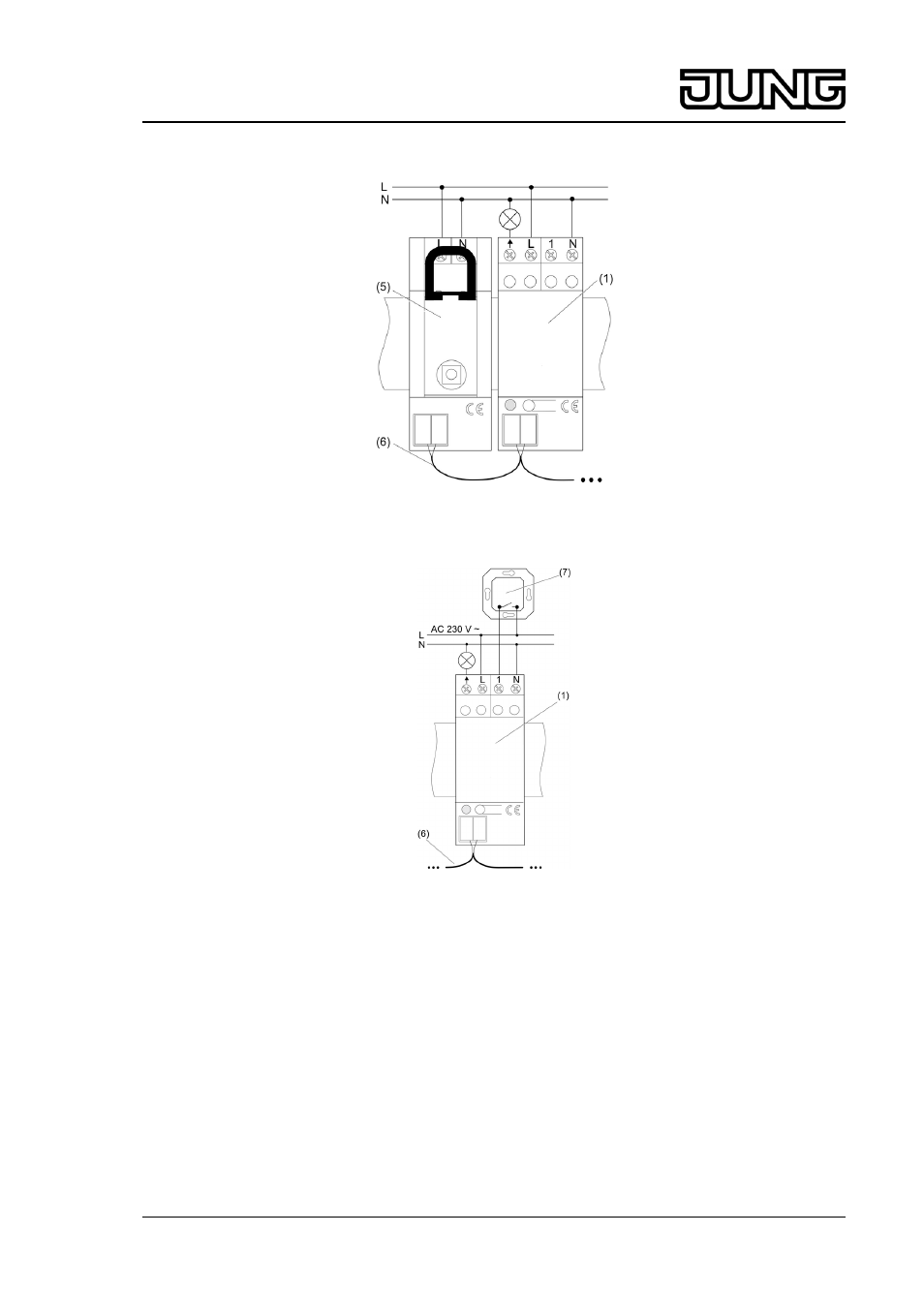

Bild 2: Anschluss an Funkempfänger REG
Bild 3: Anschluss eines Installationstasters
i Die gesamte Länge der Busleitungen (6) zwischen den Geräten darf 3 m nicht
überschreiten.
i Die Busleitungen (6) dürfen nicht verpolt werden.
i Als Busleitung eine geschirmte Leitung mit verdrillten Adern und einem
Leitungsdurchmesser von 0,8 mm verwenden, die für eine Prüfspannung von 2,5 kV AC
ausgelegt ist. Zulässige Busleitungen sind beispielsweise YCM 2×2×0,8 oder J-Y(St)Y
2×2×0,8.
o Den Schalt-/Tastaktor (1) auf Hutschiene aufschnappen.
o Den Schalt-/Tastaktor und ggf. den Installationstaster (7) gemäß entsprechendem
Anschlussplan anschließen.
i Anschluss beleuchteter Installationstaster nur möglich, wenn diese über eine separate N-
Klemme verfügen.
o Den Schalt-/Tastaktor über die Anschlussklemme mit einer Busleitung mit dem
Funkempfänger REG (5) verbinden.
3/6
82549913
J:0082549913
12.07.2011
Funk-Management
Funk-Aktor REG
