Lichtszenenbetrieb möglich
-
2-Punkt Lichtregelung in Verbindung mit einem Funk-Präsenzmelder möglich
-
Nachlaufzeit von ca. 1 Minute in Verbindung mit Funk-Wächtern
4 Bedienung
Bedienung mit Funksender
Um den Schaltaktor bedienen zu können, muss ein Funksender eingelernt sein.
i Anleitung des Funksenders beachten.
Bedienung am Gerät
Durch kurzes Betätigen der Programmiertasten können die Ausgänge A1 bis A4 vor Ort ein-
oder ausgeschaltet werden. Der Schaltzustand der einzelnen Kanäle wird durch die 4 LEDs
angezeigt.
o Programmiertaste (3) des gewünschten Ausganges kurz drücken.
Der zugeordnete Ausgang wird ein- oder ausgeschaltet.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Schaltaktor anschließen und montieren

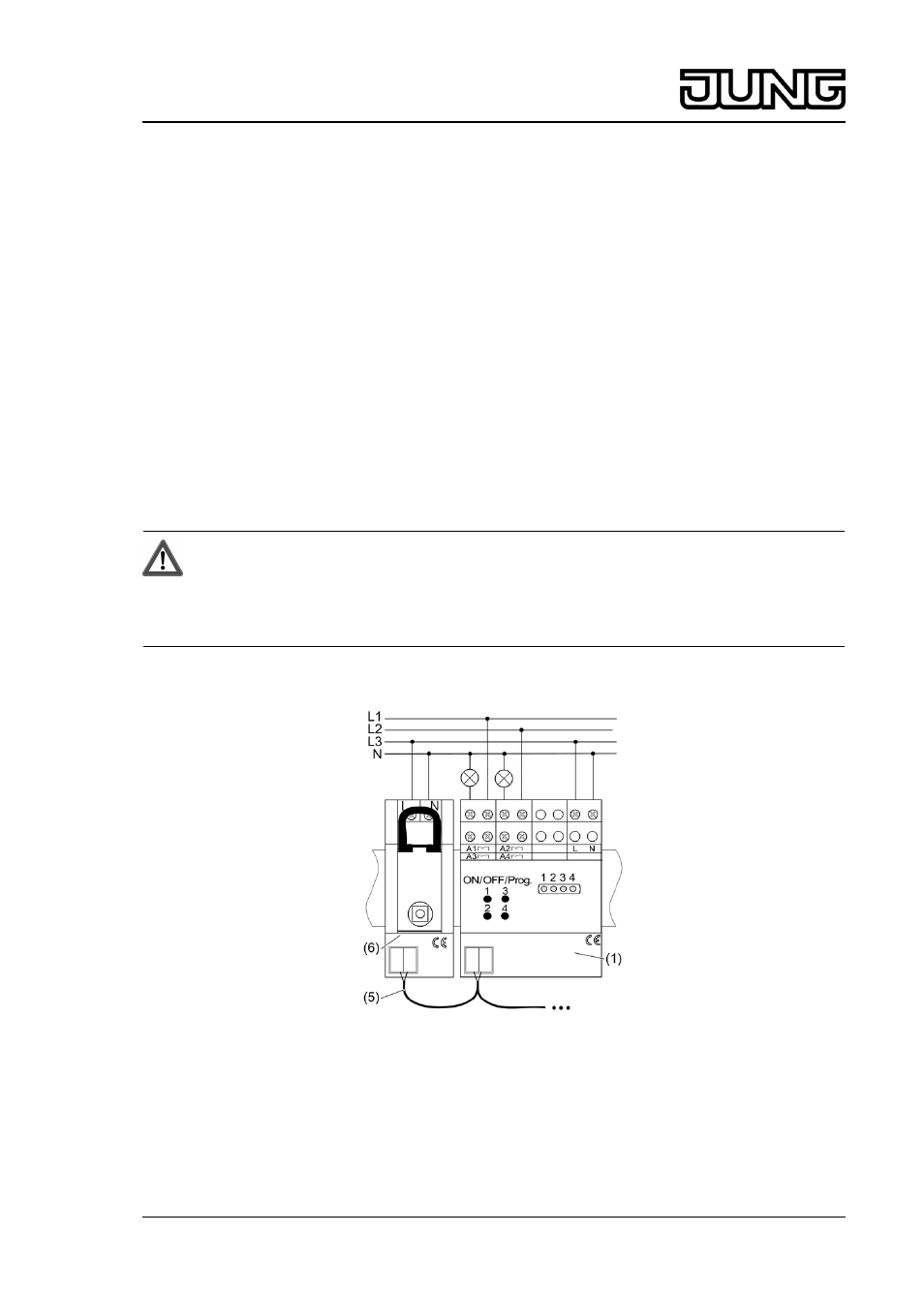

Bild 2
i Die gesamte Länge der Busleitungen zwischen den REG-Geräten darf 3 m nicht
überschreiten.
i Die Busleitungen dürfen nicht verpolt werden.
i Als Busleitung eine geschirmte Leitung mit verdrillten Adern und einem
Leitungsdurchmesser von 0,8 mm verwenden, die für eine Prüfspannung von 2,5 kV AC
ausgelegt ist. Zulässige Busleitungen sind beispielsweise YCM 2×2×0,8 oder J-Y(St)Y
2×2×0,8.
