4 Informationen für Elektrofachkräfte
4.1 Montage und elektrischer Anschluss
Sender und Magnet montieren

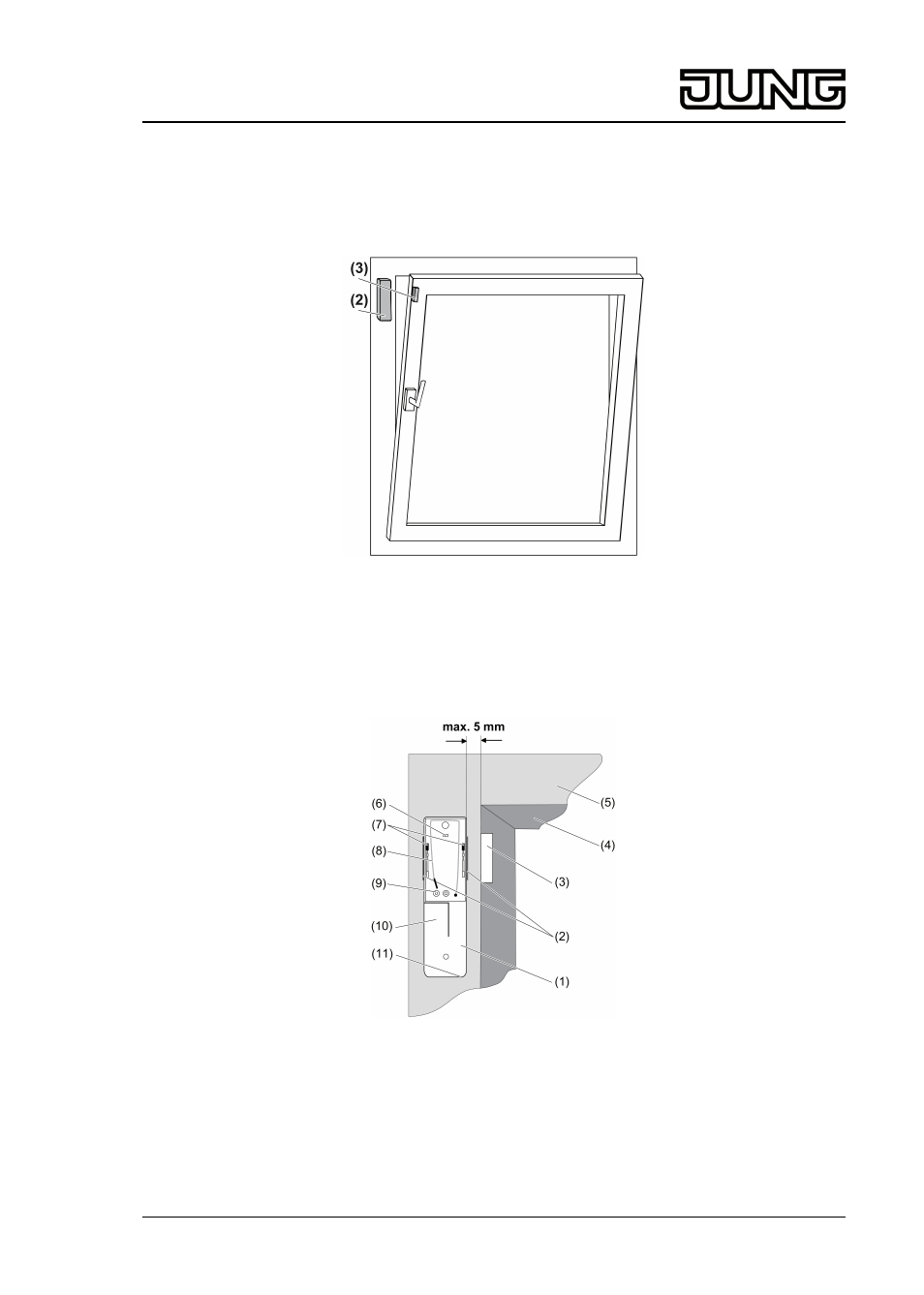

Bild 3
i
Montageort so auswählen, dass Sensorflächen (2) und Magnet (3) durch das Kippen des
Fensters sicher getrennt werden.
Der Abstand zwischen Magnet und Sensorfläche darf bei geschlossenem Fenster max. 5 mm
betragen.
Bild 4
(1) Sender
(2) Sensorflächen
(3) Magnetgehäuse mit Magnet
(4) Fensterflügel
(5) Fensterrahmen
(6) LED
3/6
82563613
J:0082563613
05.08.2014
