JUNG FUS4010 - Handbuch

1
FUNKTION
Die Funk-Unterzentrale gestattet die drahtlose Anbindung von zwei Außensirenen, einer In-
nensirene, einem Blitzlicht, sowie die Ansteuerung eines potentialfreien Relaisausgangs.
INSTALLATION
Die Funk-Unterzentrale besteht aus einem Vorder- und einem Rückteil, die über zwei Gehäu-
seschrauben miteinander verschraubt sind.
Im Gehäuserückteil befinden sich die komplette Auswerteelektronik, ein Netzteil, Funksender-
und Empfänger zur Kommunikation mit der Zentrale, sowie den Anschlußmöglichkeiten für
die Alarmgeber.
An die Funk-Unterzentrale können zwei Außensirenen, ein Blitzlicht, eine Innensirene sowie
über den potentialfreien Relaisausgang mit einem nachgeschalteten Schütz z.B. die Außen-
beleuchtung angesteuert werden. Eine widerstandsüberwachte Sabotagelinie gestattet die
Öffnungsüberwachung angeschlossener Signalgeber.
MONTA EORT
Die Funk-Unterzentrale so plazieren, daß diese sich ganau auf Höhe der Außensirene befin-
det. Die Funk-Unterzentrale ist im Innenbereich zu installieren.

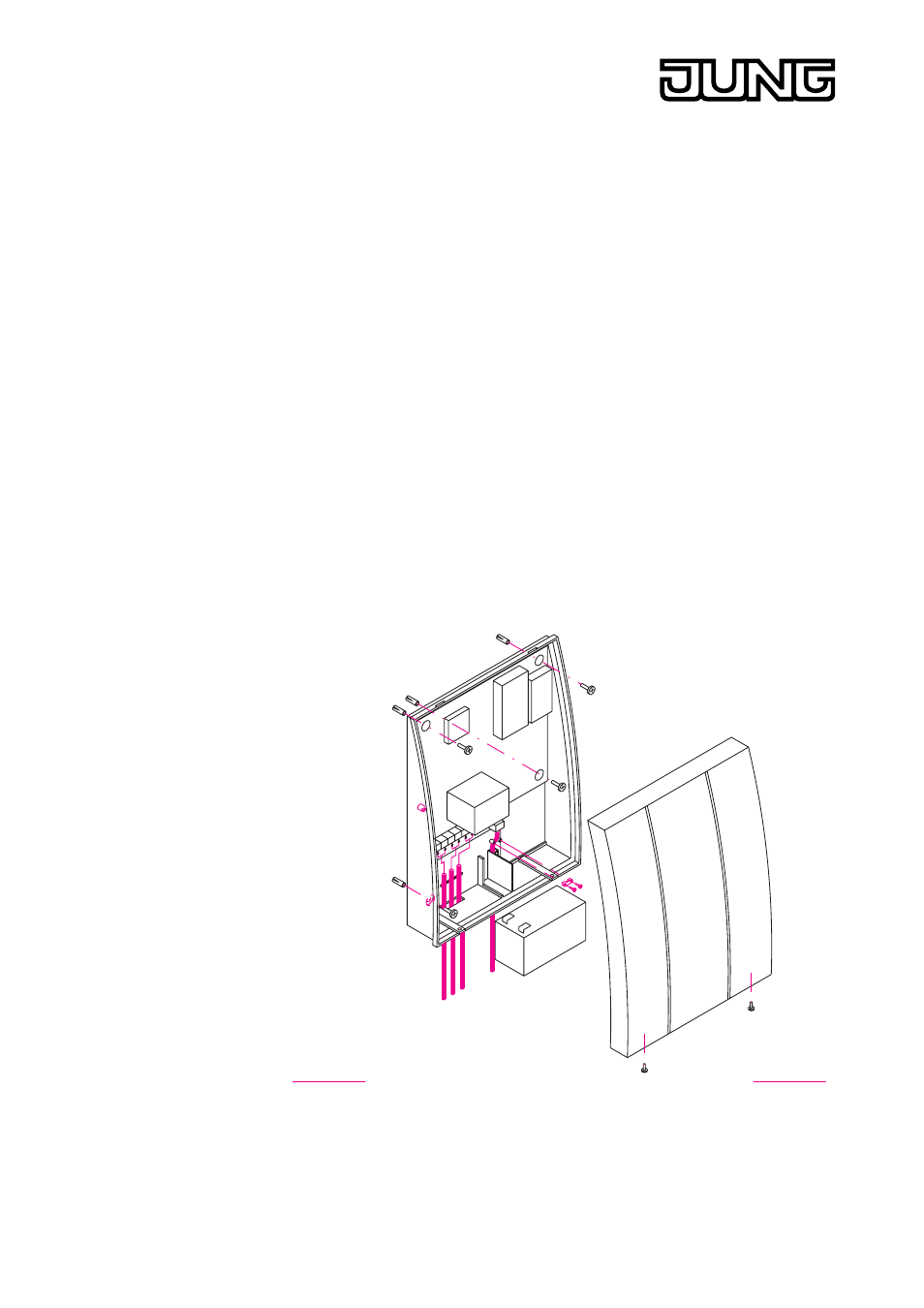

Bild 32: Funk-Unterzentrale
Funk-Alarmsystem
Funk-Unterzentrale Art. Nr. FUS 4010
