FUNKTION
Die Funk-Außensirene mit Blitzlicht gestattet eine netzunabhängige und drahtlose Kommuni-
kation mit der Funk-Alarmzentrale.
INSTALLATION
Die Funk-Außensirene mit Blitzlicht besteht aus einem Gehäusevorder- und Rückteil, die über
eine Schraube miteinander verschraubt sind. In dem Rückteil befinden sich die Auswer-
teelektronik mit dem Funksender/Empfänger zur Kommunikation mit der Funk-
Alarmzentrale, die 14V Lithiumbatterie zur Energieversorgung, die Sirene, der Blitzlichtaufsatz
mit der integrierten Antenne, sowie der Sabotagekontakt gegen Deckelöffnung.
WICHTI E HINWEISE ZUM MONTA EORT
λ •
Montage nur mit Blitzlicht senkrecht nach oben.
λ •
Montageort soll gut sichtbar und weithin hörbar sein.
λ •
Anbringungsort so, daß die Funk-Außensirene mit Blitzlicht schwer erreichbar ist
(mind. in 3m Höhe).
λ •
In einem Abstand von mind. 1,5m zu eventuell bei Blitzschlag spannungsführenden
Teilen montieren (z.B. Dachrinne, Blitzableiter etc.).
λ •
Den Montageort so wählen, daß die Funk-Außensirene mit Blitzlicht vor mechani-
schen Einflüssen, Schlag und direktem Zugriff geschützt ist.

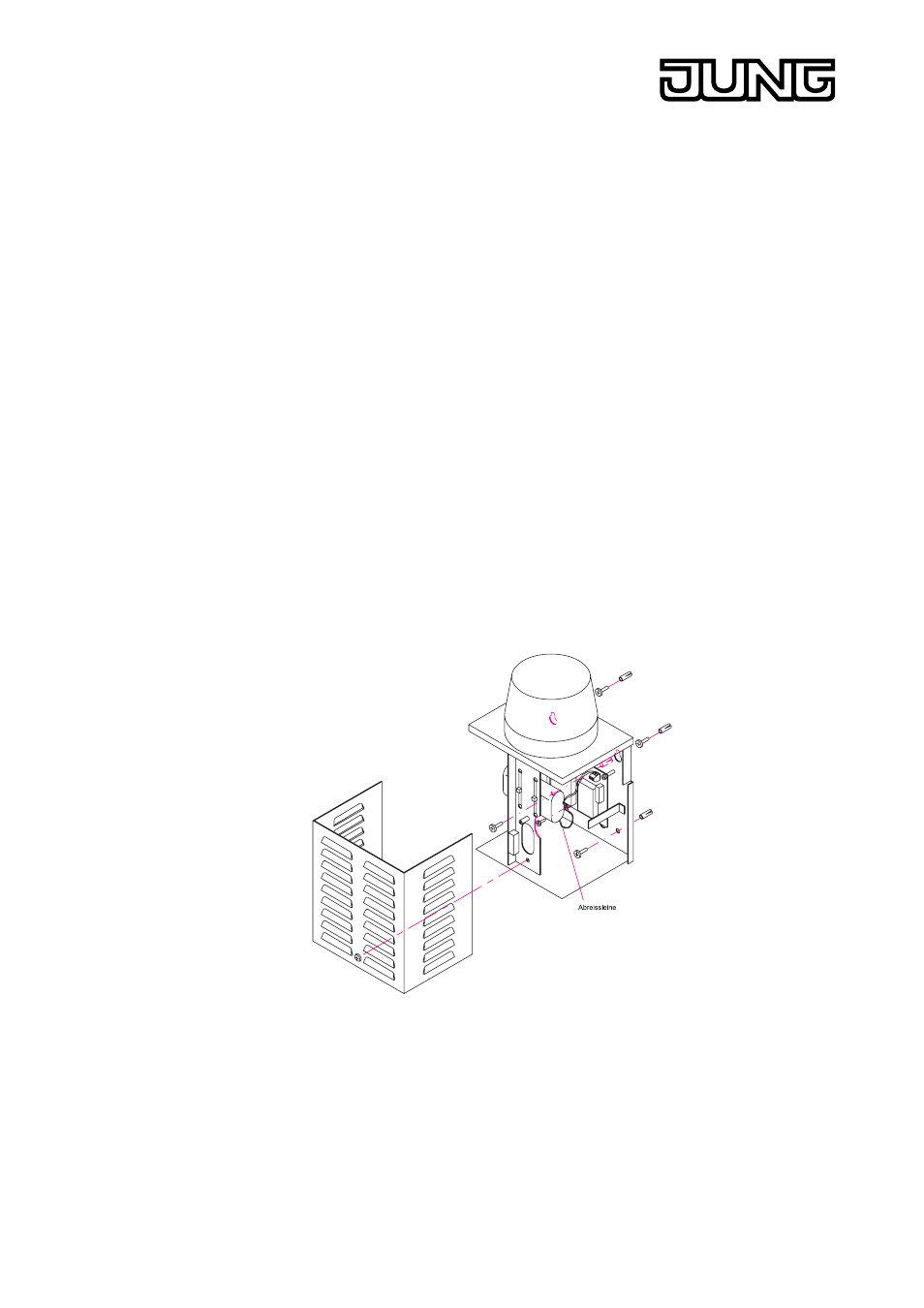

Bild 36: Funk-Außensirene mit Blitzlicht
MONTA E
Folgende Arbeitsschritte sind bei der Montage der Funk-Außensirene mit Blitzlicht durchzu-
führen:
1. Optimalen Montageort festlegen (siehe hierzu auch wichtige Hinweise zum Montageort).
2. Schraube mit einem Kreuzschraubendreher herausdrehen, bis sich das Gehäusevorderteil
abnehmen läßt.
3. Gehäusevorderteil vom Gehäuserückteil abnehmen und vorsichtig ablegen.
Funk-Alarmsystem
Funk-Außensirene mit Blitzlicht Art. Nr. FUS 4100
