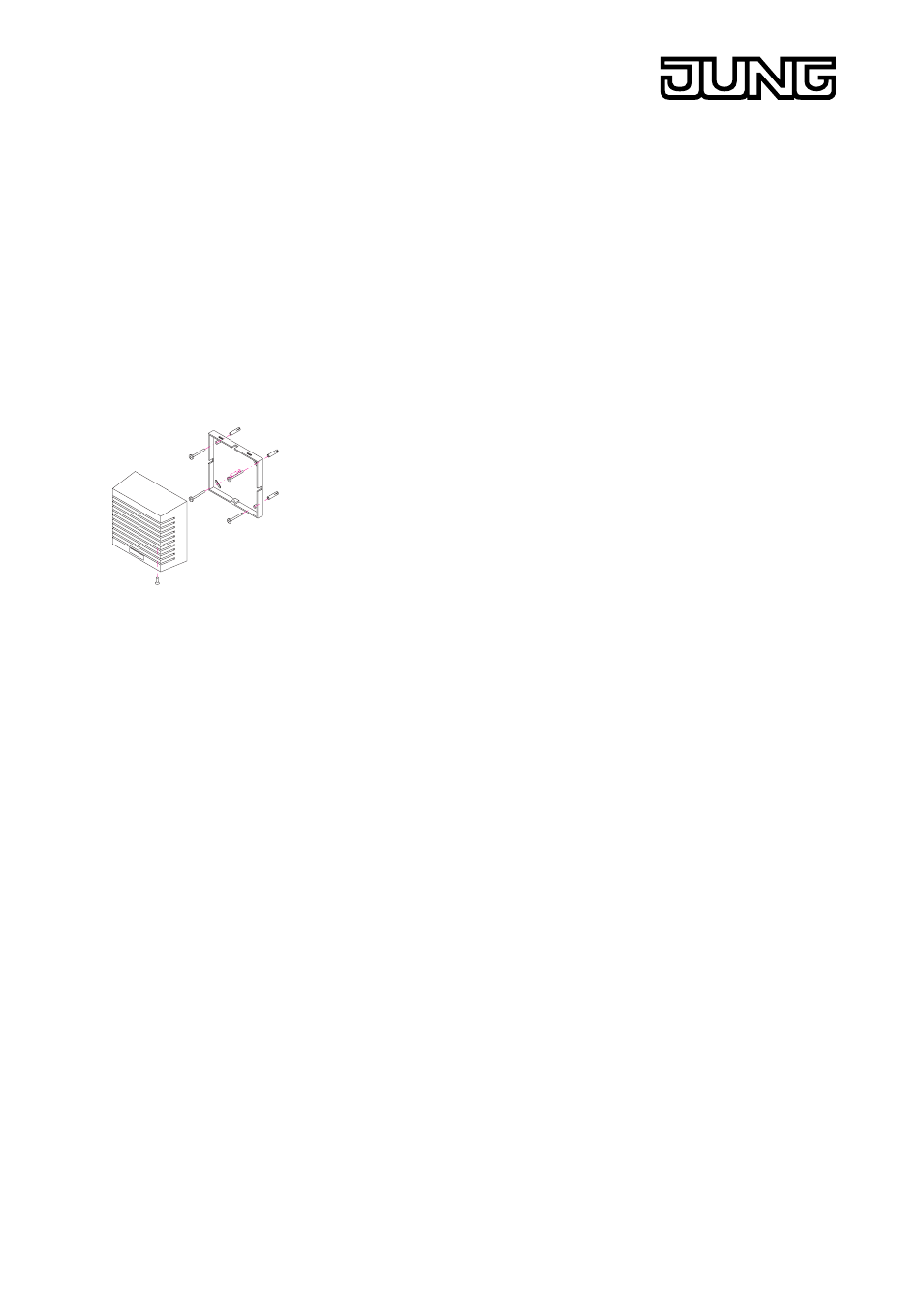

Bild 39: Innensirene
FUNKTION
Die Innensirene dient der zusätzlichen akustischen Alarmierung im Innenbereich.
INSTALLATION
Die Innensirene besteht aus einem Gehäusevorder- und Rückteil.
In dem Gehäuseunterteil befindet sich die elektronische Treiberkarte sowie die Sirene. Je
nach Anschluß besteht die Möglichkeit 2 verschiedene Tonarten zu erzeugen.
Die Innensirene ist zum direkten Anschluß an die Funk-Alarmzentrale oder die Funk-
Unterzentrale vorgesehen.
MONTAGEORT
Die Innensirene ist für die Montage im Innenbreich vorgesehen. Der Montageort ist so zu
wählen, daß die Innensirene gut hörbar ist.
MONTAGE
Folgende Arbeitsschritte sind bei der Montage der Innensirene durchzuführen:
1. Montageort festlegen
2. Vorder- und Rückteil voneinander trennen. Hierzu mittels eines Schraubendrehers an der
dafür vorgesehenen Öffnung im Gehäuseoberteil das Gehäuse aufklippen.
3. Bohrungslöcher mittels des Gehäuseunterteils anzeichnen. Es ist auf einen glatten Unter-
grund zu achten, damit sich das Gehäuse nicht verwindet und später ohne Probleme wie-
der zusammensetzen läßt.
4. Rückteil mit den beiliegenden Schrauben montieren.
5. Verkabelung an die Anschlußklemmen auflegen.
6. Gehäuseoberteil aufsetzen, einrasten lassen und mit der beiliegenden Schraube fixieren.
ELEKTRISCHER ANSCHLUSS
Zur Verkabelung der Innensirene mit der Funk-Alarmzentrale, bzw. der Funk-Unterzentrale ist
ein handelsübliches Kabel z.B. mit der Typenbezeichnung IY (St) Y 4x2x0,6 zu verwenden.
Zur Einführung der Verbindungsleitung sind im Gehäusevorder- sowie Rückteil Sollbruch-
stellen vorgesehen, die je nach Bedarf ausgebrochen werden können.
Die Innensirene verfügt über zwei verschiedene Tonarten, die abhängig vom Anschluß erzeugt
werden:
Tonart zu verwendende Adern
Wechselton schwarz / rot (sw / rt)
Dauerton schwarz / gelb (sw / ge)
