FUNKTION
Der Funk-Magnetkontakt dient zur Öffnungs- und Verschlußüberwachung von Türen und
Fenstern.
INSTALLATION
Der Funk-Magnetkontakt besteht aus einem Vorder- und einem Rückteil die miteinander
verschraubt sind. In dem Rückteil befinden sich die 9V Lithiumbatterie, die Auswerteplatine
mit zwei integrierten Reedkontakten sowie der Funksender.

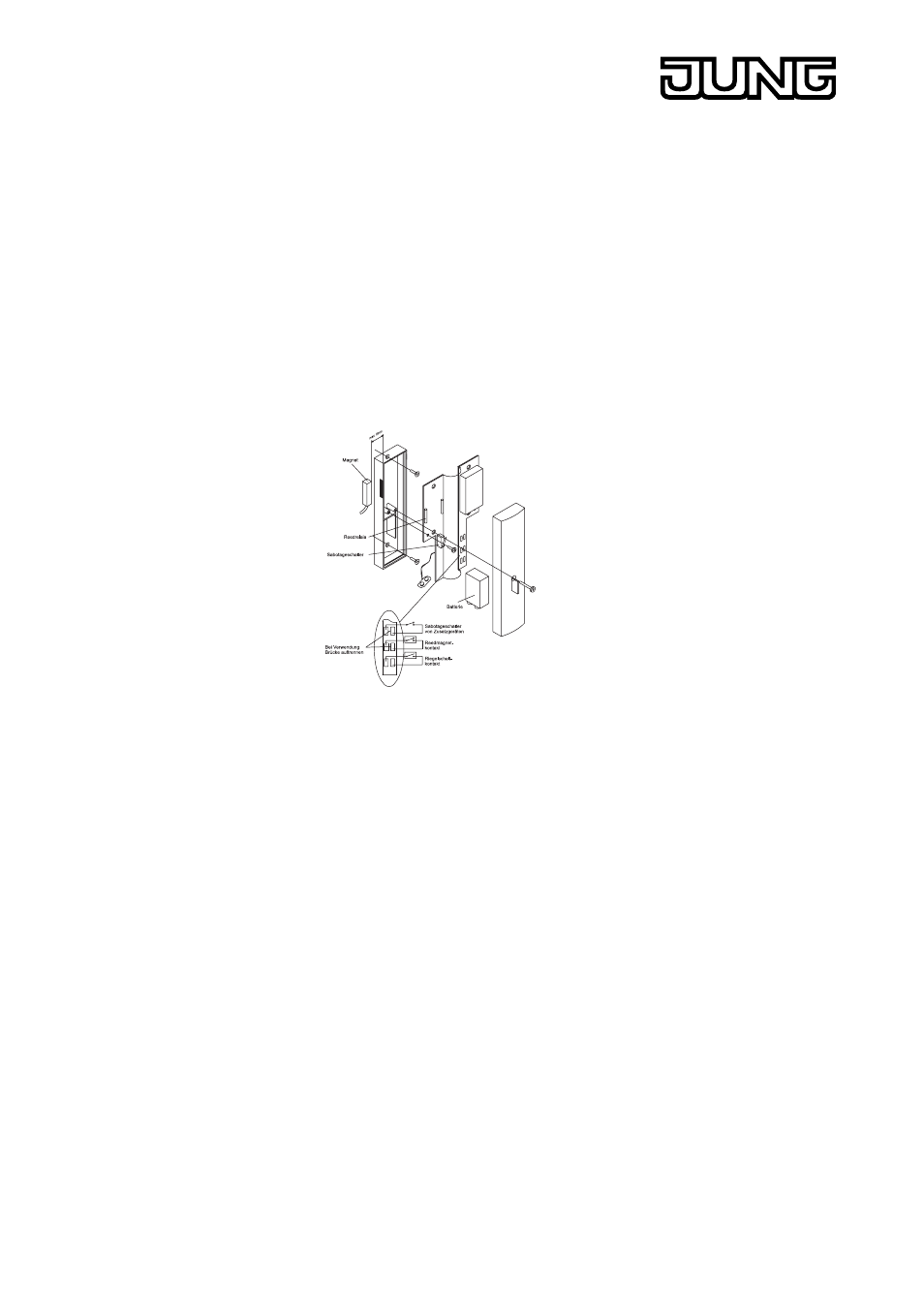

BILD 20: Funk-Magnetkontakt
Am Gehäuseunterteil ist seitlich die Positionierung der Reedkontakte gekennzeichnet. Wird
nur ein Fensterflügel oder eine Tür überwacht, kann der beiliegende Magnet direkt am Fen-
sterflügel oder Türblatt integriert werden (max. Abstand 8mm). Sollen mehrere Fensterflügel
überwacht werden, ist der Anschluß von externen weiteren Kontakten möglich. Hierfür sind
am Rückteil Sollbruchstellen für die Kabeleinführung vorgesehen.
Hinweis! Da Magnetkontakte, Riegelschaltkontakte und Sabotage an der Funk-Alarmzentrale
separat ausgewertet werden, ist darauf zu achten, daß diese unbedingt an die hierfür vorge-
sehenen Anschlüsse angeschlossen werden.
MONTAGEORT
Der Funk-Magnetkontakt wird üblicherweise auf den zu überwachenden Tür- oder Fenster-
rahmen montiert. Der beiliegende Magnet ist direkt auf dem Fensterflügel oder der Tür zu
montieren. Der Abstand zwischen Gehäuse des Funk-Magnetkontakt und dem Magnet darf 8
mm nicht überschreiten.
MONTAGE
Folgende Arbeitsschritte sind bei der Montage des Funk-Magnetkontakt durchzuführen:
1. Optimalen Montageort des Funk-Magnetkontakt im Tür-/
Fensterbereich festlegen (siehe hierzu auch wichtige Hinweise zum Montageort).
2. Gehäuse aufschrauben und Deckel abheben.
3. Platine aus dem Rückteil herausnehmen und vorsichtig ablegen.
Funk-Alarmsystem
Funk-Magnetkontakt Art. Nr. FUS 4220
