2
MONTA E
Folgende Arbeitsschritte sind bei der Montage des Funk-Glasbruchmelders durchzuführen:
1. Optimalen Montageort des Funk-Glasbruchmelder festlegen (siehe hierzu auch wichtige
Hinweise zum Montageort).
2. Gehäuse aufschrauben und Deckel vorsichtig vom Gehäuseunterteil abheben.
3. Steuer- und Sendeplatine aus dem Rückteil herausnehmen und vorsichtig ablegen.
4. Bohrungslöcher anzeichnen, Befestigungslöcher (Ø 6mm) bohren und die im Beipack lie-
genden Dübel einsetzen.
5. Das Rückteil mit den im Beipack liegenden Schrauben befestigen.
6. Steuer- und Sendeplatine wieder einsetzen und mit der Befestigungsschaube festschrau-
ben.
7. Gehäuse schließen.
INBETRIEBNAHME
1. Gehäuse des Funk-Glasbruchmelders öffnen.
2. Beliegende 9V-Blockbatterie anschließen. Achtung: Auf korrekte Polung achten!
3. An der Funk-Alarmzentrale den Menüpunkt „MELDER LERNEN“ aufrufen .
4. Sabotage auslösen.
5. Gehäuse schließen und verschrauben.
6. Funk-Glasbruchmelder in Melderplan eintragen .
Es ist anschließend ein Meldertest durchzuführen.
Nach der Durchführung des Funktionstests ist die Inbetriebnahme beendet.
7

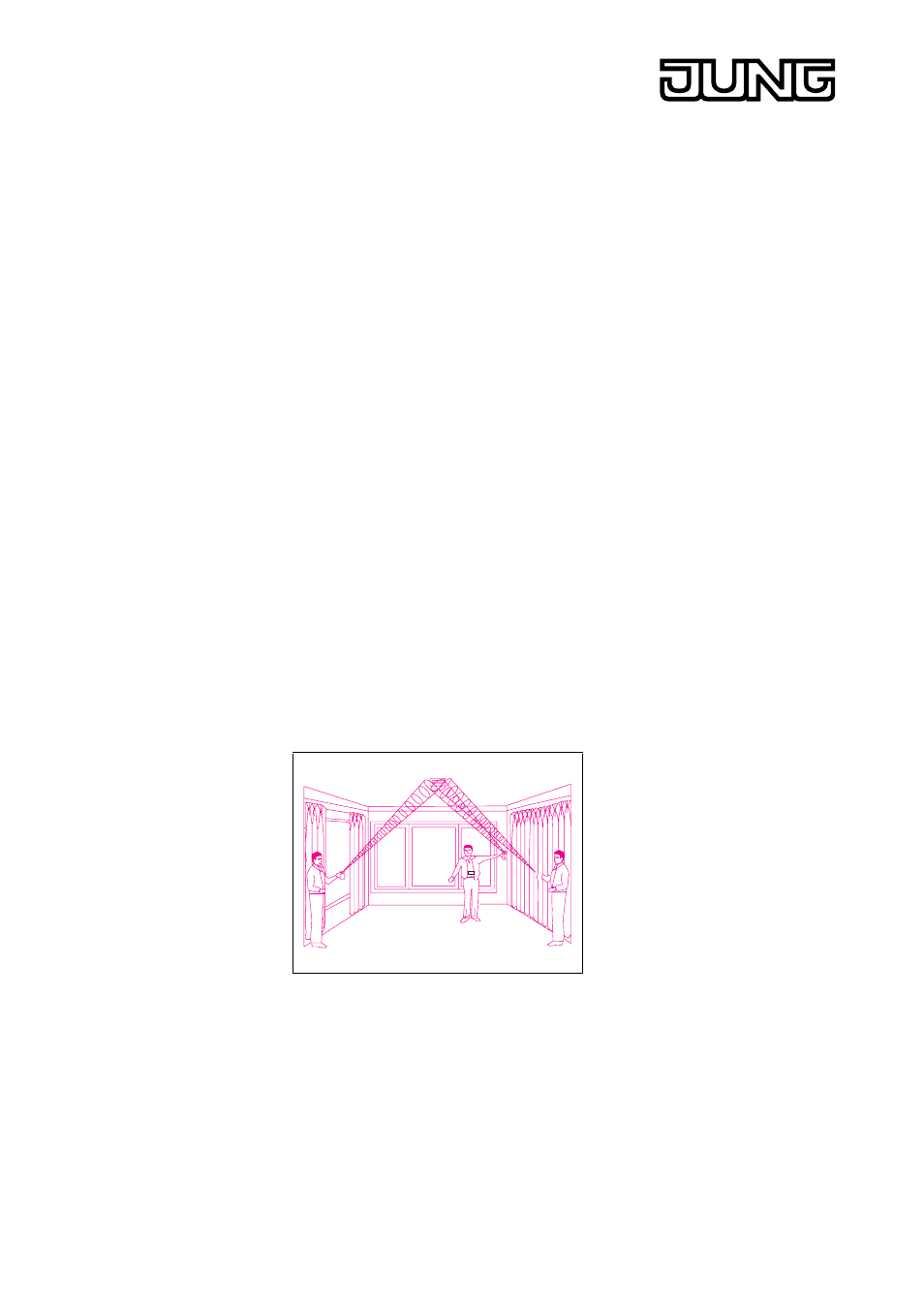

BILD 19: Funktionstest akustischer Funk- lasbruchmelder
FUNKTIONTEST
Nach dem Einlernen kann ein Test durchgeführt werden. Zur Simulation eines Glasbruchs ist
ein Glasbruchtestgerät zu verwenden. An dem Glasbruchtestgerät ist die Testtaste zu betäti-
gen.
Das daraufhin entstehende Testgeräusch aktiviert den Testmodus. Dies ist daran zu erken-
nen, daß die rote Leuchtdiode für einige Sekunden aufleuchtet und danach für ca. 1,5 Minu-
ten blinkend den Testmodus anzeigt.
Das Glasbruchtestgerät wird jetzt in die Nähe der zu detektierenden Glasscheiben gebracht
und dort wiederum ausgelöst. Der Melder muß dies als Alarm erkennen und durch Dauer-
