JUNG FUS4320 - Handbuch

1

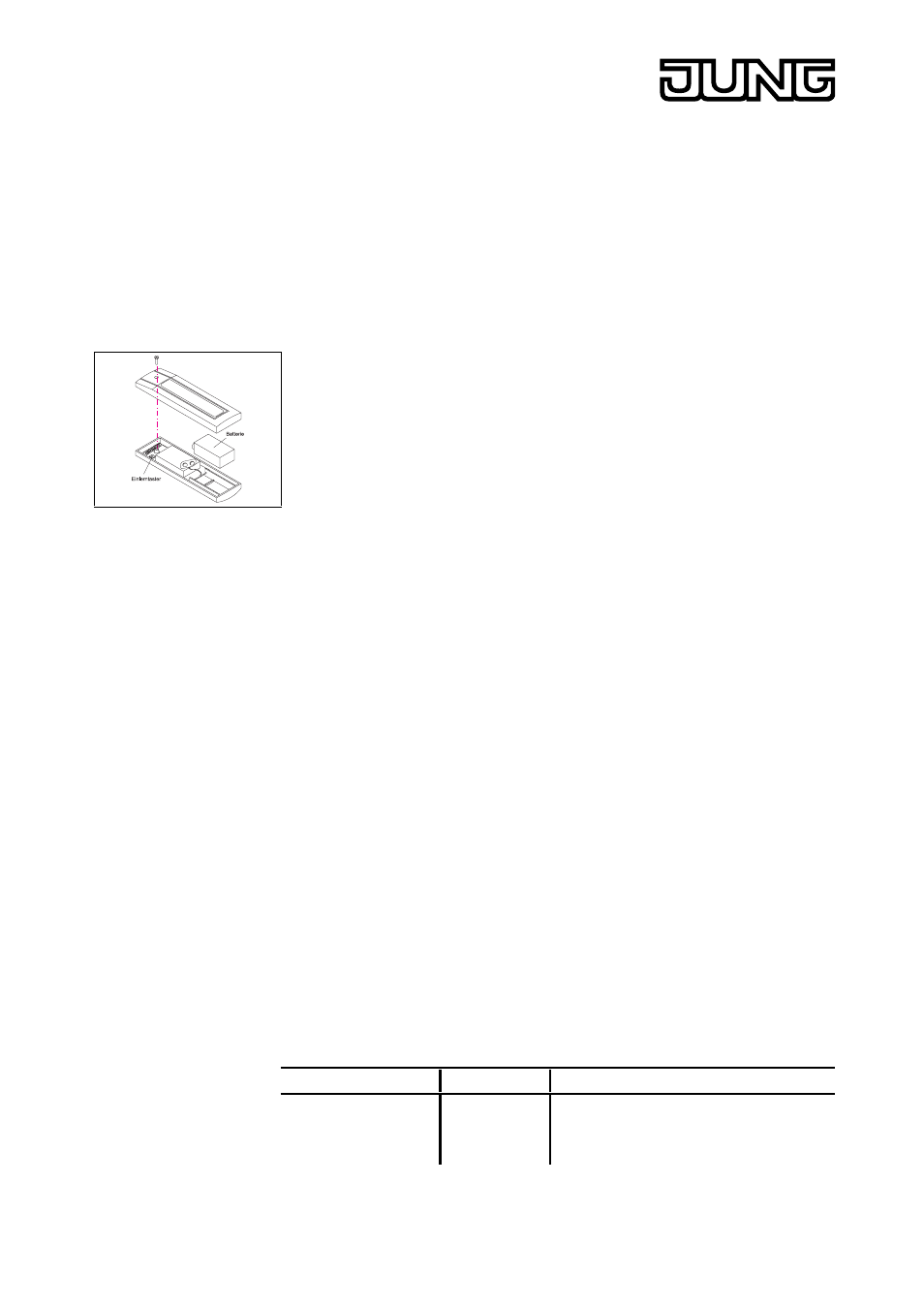

BILD 30: Funk-Handsender Scharf /
Unscharf
FUNKTION
Der Funk-Handsender Scharf / Unscharf läßt sich, abhängig von der Programmierung wäh-
rend der Installation, für die interne oder externe Scharf- / Unscharfschaltung verwenden.
Weiterhin ist der Betrieb als reine Fernbedienung zum Ein- oder Ausschalten eines ange-
schlossenen Verbrauchers möglich.
INSTALLATION
Der Funk-Handsender Scharf / Unscharf besteht aus einem Gehäuseober- und Rückteil, die
über eine Gehäuseschraube miteinander verschraubt sind.
Im Gehäuseoberteil ist die Leiterplatte mit der Auswerteelektronik, dem Sender zur Kommu-
nikation mit der Zentrale und die Betätigungstasten zur Scharf / Unscharfschaltung integriert.
Die Energieversorgung wird über eine 9V Lithiumbatterie sichergestellt.
INBETRIEBNAHME
1. Gehäuse des Funk-Handsender öffnen. Hierzu Gehäuse auf der Rückseite aufschrauben.
2. Beiliegende 9V-Lithium-Blockbatterie anschließen. Achtung: Auf korrekte Polung achten!
3. An der Funk-Alarmzentrale den Menüpunkt „MELDER LERNEN“ aufrufen .
4. Funk-Handsender durch Drücken des Einlerntasters einlernen.
5. Gehäuse schließen und verschrauben.
6. Funk-Handsender im Melderplan eintragen.
ANMERKUN EN ZUR INBETRIEBNAHME
Wurde der Funk-Handsender während der Installation als Fernbedienung programmiert, läßt
sich der PROGRAMM-AUSGANG der Funk-Alarmzentrale, sowie das potentialfreie Relais an
der Funkunterzentrale ansteuern. Zum Einschalten eines angeschlossenen Verbrauchers ist
die gelbe Taste zu drücken, zum Ausschalten die grüne Betätigungstaste.
Bei Verwendung des Funk-Handsenders zur externen Scharf / Unscharfschaltung läßt sich
vom Installateur in der Zentrale eine Scharfschalt- und eine Alarmverzögerungszeit einstellen.
Um die ordnungsgemäße Funktion nach der Inbetriebnahme zu überprüfen, ist anschließend
ein Funktionstest durchzuführen.
FUNKTIONSPRÜFUNG
An der Funk-Alarmzentrale ist der Menüpunkt „MELDERTEST“ aufzurufen und für 1s die
gelbe und anschließend die grüne Betätigungstaste gedrückt zu halten. Im Display der Funk-
Alarmzentrale wird je nach Programmierung des Handsenders der ausgelöste Zustand ange-
zeigt:
Taste / Funktion gelb grün
Handsender intern SCHARF UNSCHARF
Handsender extern SCHARF UNSCHARF
Fernbedienung EIN AUS
Funk-Alarmsystem
Funk-Handsender scharf / unscharf Art. Nr. FUS 4320
