JUNG FUSD1253SW - Handbuch (Seite 5)

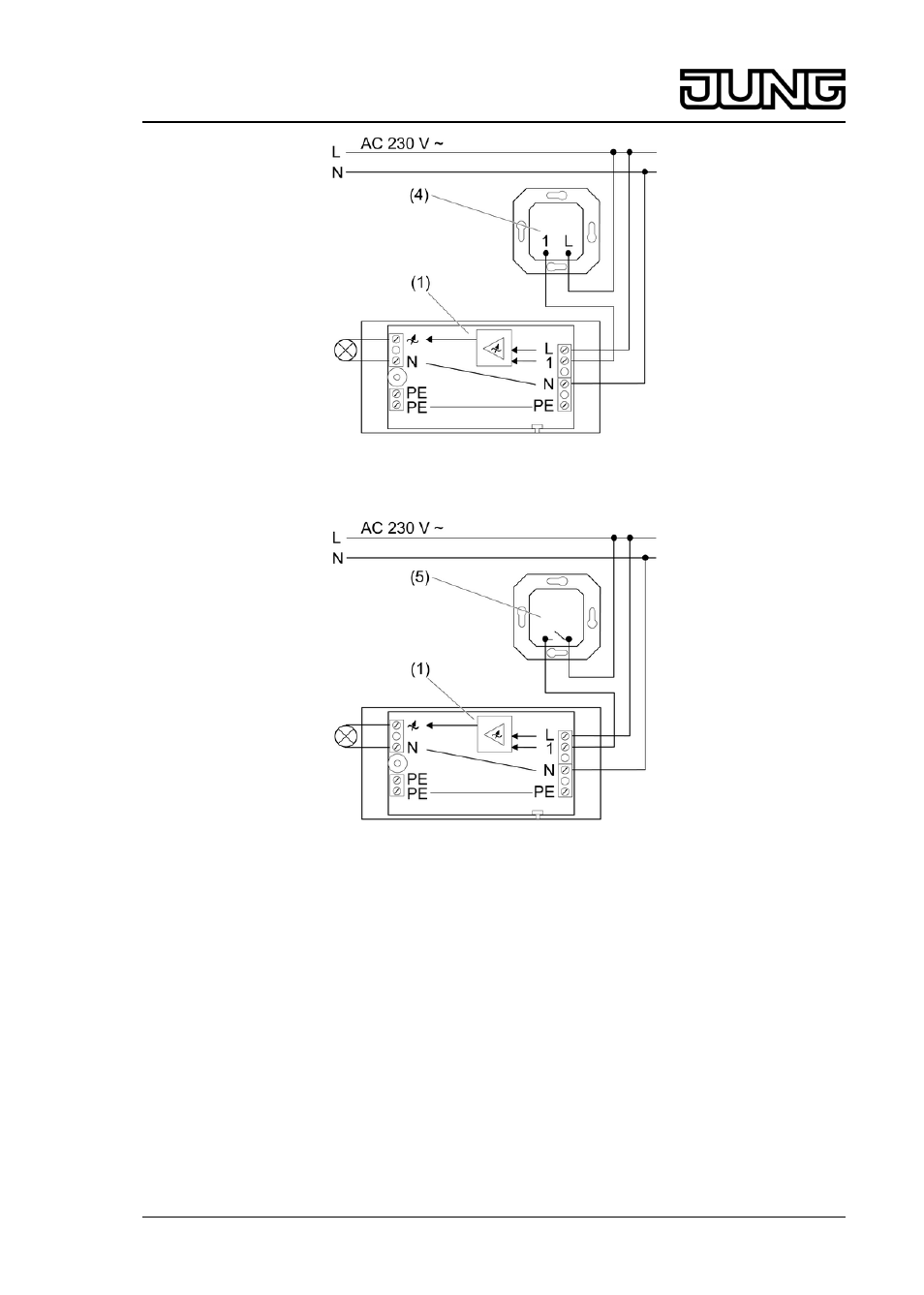

Bild 4: Anschlussplan Schnurdimmer mit Nebenstelle 2-Draht
Bild 5: Anschlussplan Schnurdimmer mit Installationstaster
i Beleuchtete Installationstaster müssen über eine separate N-Klemme verfügen.
o Dimmer gemäß Anschlussplan mit Schraubklemmen anschließen.
i Leitungsempfehlung für wirksame Zugentlastung: H05VV-F 3G 0,75
o Netzspannung einschalten
Der Dimmer stellt automatisch das zur Last passende Dimmprinzip ein.
5.2 Inbetriebnahme
i Anleitung des Funksenders beachten.
5/8 32532123
J:0082532123 17.12.2010
Funk-Management
Funk-Universal-Schnurdimmer
