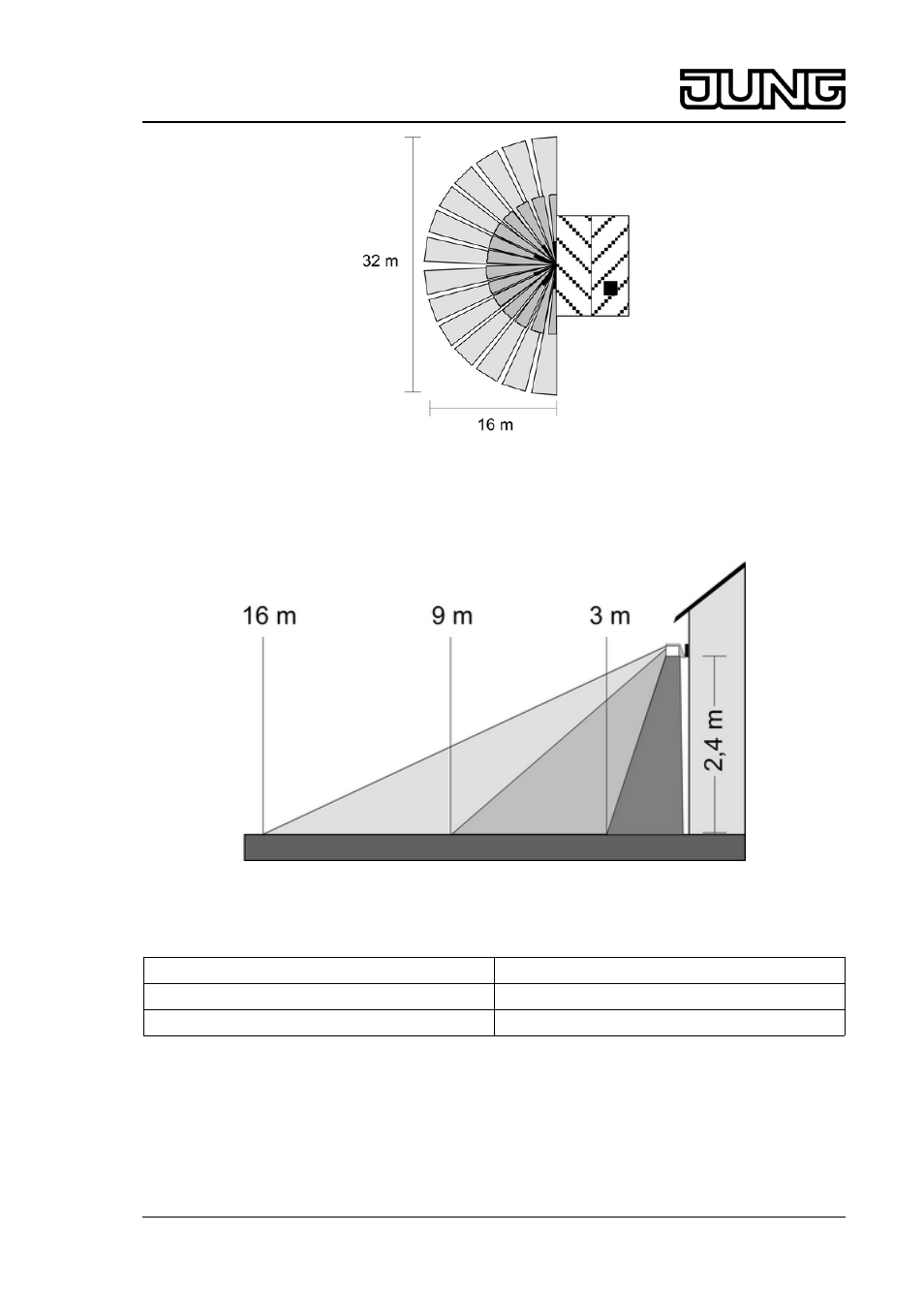

Bild 4: Erfassungsbereich Draufsicht
Größe des Erfassungsbereiches: ca.16 m x 32 m. Die Grauwerte in der Abbildung (Bild 4)
kennzeichnen die 3 Überwachungsebenen.
Bild 5: Erfassungsbereich Seitenansicht
Die 3 Überwachungsebenen sind wie folgt definiert (Bild 5):
Nahbereich
ca. 0 m - 3 m
Mittelbereich
ca. 3 m - 9 m
Fernbereich
ca. 9 m - 16 m
Die angegebene Reichweite bezieht sich auf eine Montagehöhe von 2,40 m, Sensorkopf nicht
geneigt, Bewegungsrichtung seitlich zum Wächter und ausreichender Temperaturdifferenz
zwischen bewegtem Körper und Umgebung.
4/13
32519733
J:0082519733
23.08.2010
Funk-Management
Funk-Wächter 180
