Licht-Management Relaiseinsatz
mit potentialfreiem Kontakt
Art. Nr.: 1201-1 URE
4. Installationshinweise
Den Relaiseinsatz mit potenzialfreiem Kontakt in einer Gerätedose nach
DIN 49073 montieren (Bild A).
Die Anschlussklemmen des Einsatzes (1) müssen dabei unten liegen.
Den Relaiseinsatz mit potenzialfreiem Kontakt nur in Kombination mit
einem Aufsatz verwenden. Den Aufsatz (2) zusammen mit dem Rahmen
(3) auf den Einsatz aufstecken.
Die elektrische Kontaktierung erfolgt über den Stecker (4).
Vor dem Einschalten der Netzspannung Aufsatz aufstecken.
Netzausfälle länger als 1 Sek. führen zum Ausschalten des
Relaiseinsatzes mit potenzialfreiem Kontakt.

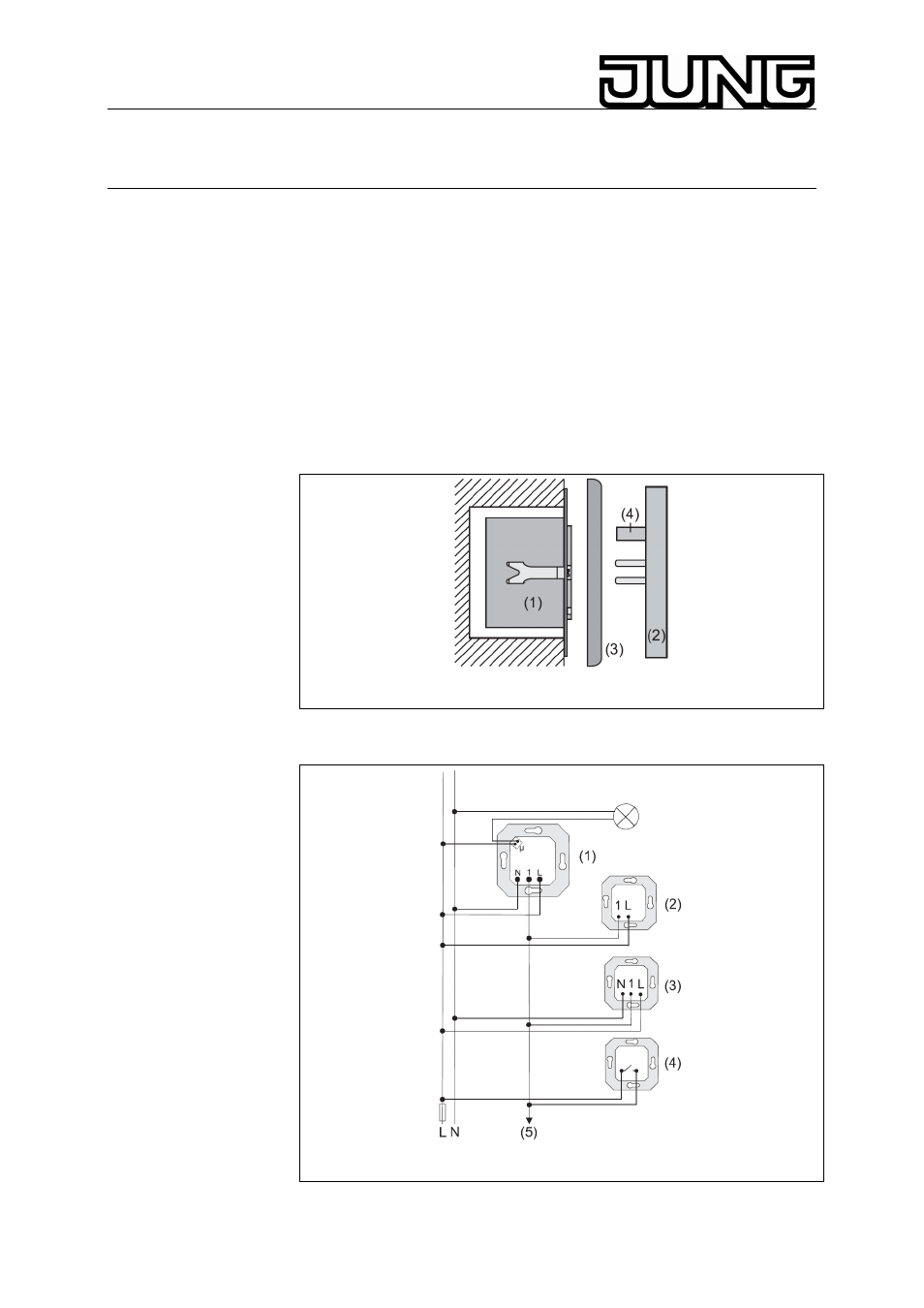

Bild A
Bild B
