Seite 3
o Nebenstelle drücken.
Ausgang Kanal 1 schaltet ein.
Bei ausgeschalteter Einschaltverzögerung für Ausgang HLK schaltet Ausgang HLK direkt
ein.
Bei eingeschalteter Einschaltverzögerung für Ausgang HLK schaltet Ausgang HLK
zeitverzögert nach 3 Minuten ein, wenn ca. 2,5 bis 3 Minuten nach der
Nebenstellenbetätigung weitere Bewegungen erkannt werden.
In Kombination mit Bewegungs- oder Präsenzmelder ausschalten
i Kombination mit Bewegungsmelder: Ausgänge können nicht ausgeschaltet werden.
i Kombination mit Präsenzmelder: Der Ausgang HLK kann nicht ausgeschaltet werden.
Ausgänge sind eingeschaltet.
o Nebenstelle drücken.
Ausgang Kanal 1 schaltet für 3 Minuten aus. Erkannte Bewegungen verlängern die Zeit.
Während der 3 Minuten kann Ausgang Kanal 1 nur über die Nebenstelle wieder
eingeschaltet werden.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Einsatz anschließen und montieren

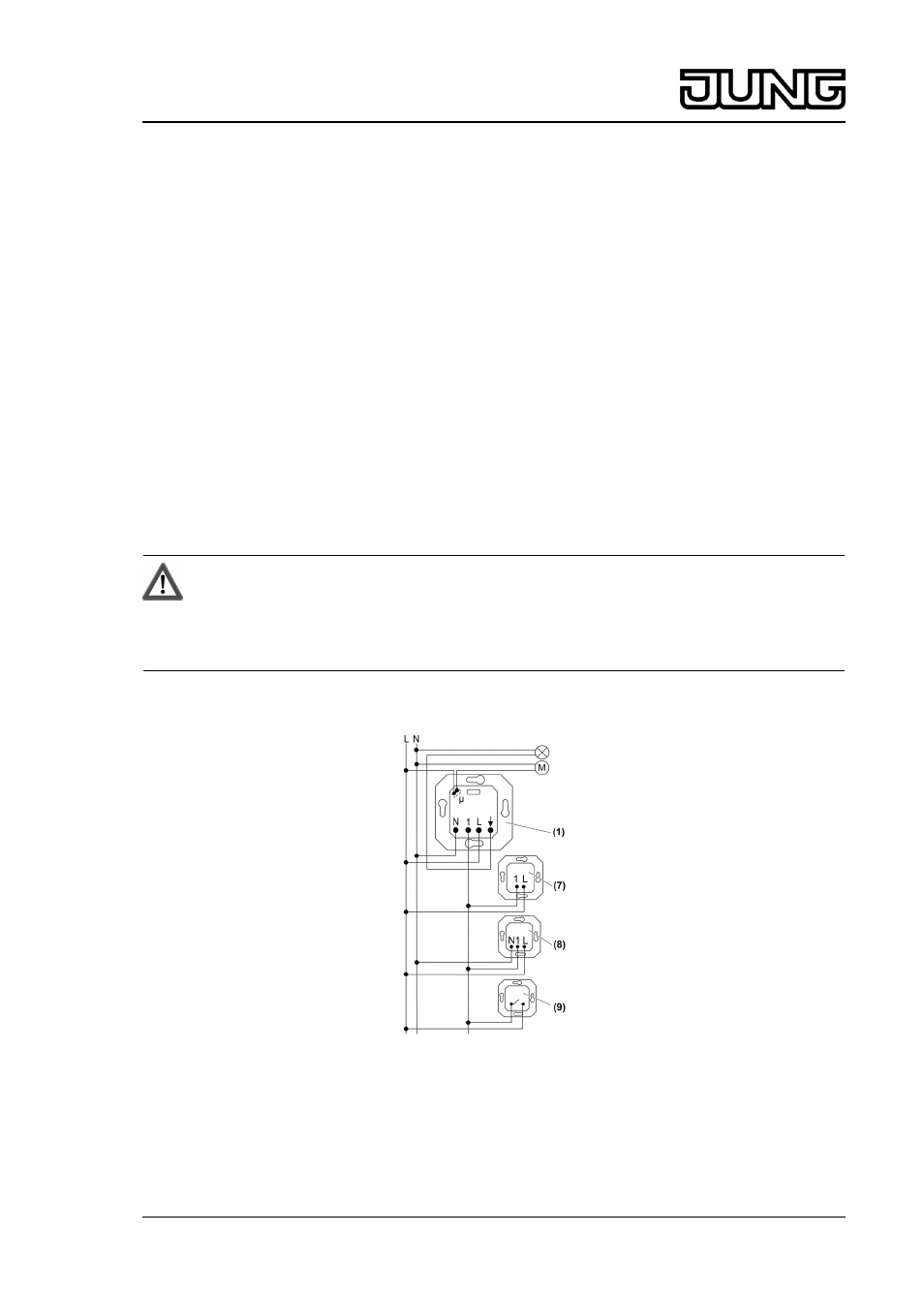

Bild 2: Anschlussplan mit optionalen Nebenstellen
(1) Unterputz-Einsatz
(7) Nebenstellen-Einsatz 2-Draht
(8) Nebenstellen-Einsatz 3-Draht
(9) Installationstaster, Schließerkontakt
3/6
32541323
J:0082541323
30.07.2010
Licht-Management
Relais-Einsatz 2-kanalig
