Licht-Management NV-Triac Schalteinsatz
Art.-Nr.: 1244 NVSE
2
3. Hinweise
Konv. Trafos mit mind. 85 % der Nennlast mit Lampen belasten.
Gesamtlast darf einschließlich Trafoverlustleistung 400 W/VA nicht
überschreiten.
Schaltungen erfolgen durch Betätigung der Abdeckung (z.B.
Kurzhubtaste), oder Nebenstelle (toggeln) oder ausgelöst durch
Automatikschalter oder- Präsenzmelder.
Schaltbefehle über Funk-Sender führen zu gezieltem Ein- bzw.
Ausschalten. Das Einschalten der Leuchtmittel erfolgt mit einem
lampenschonenden Softstart.
Die genaue Funktionalität bei Verwendung der verschiedenen Aufsätze
bzw. der Fernbedienung entnehmen Sie der entsprechenden
Bedienungsanleitung.
4. Installationshinweise
Der NV-Triac Schalteinsatz (1) wird in einer Gerätedose nach DIN 49073
montiert (Bild A).
Die Anschlussklemmen des Einsatzes müssen dabei unten liegen (bei
Wandmontage).
Den NV-Triac Schalteinsatz nur in Kombination mit einem Aufsatz
verwenden.
Den Aufsatz (2) zusammen mit dem Rahmen (3) auf den Einsatz
aufstecken. Die elektrische Kontaktierung erfolgt über den Stecker (4).

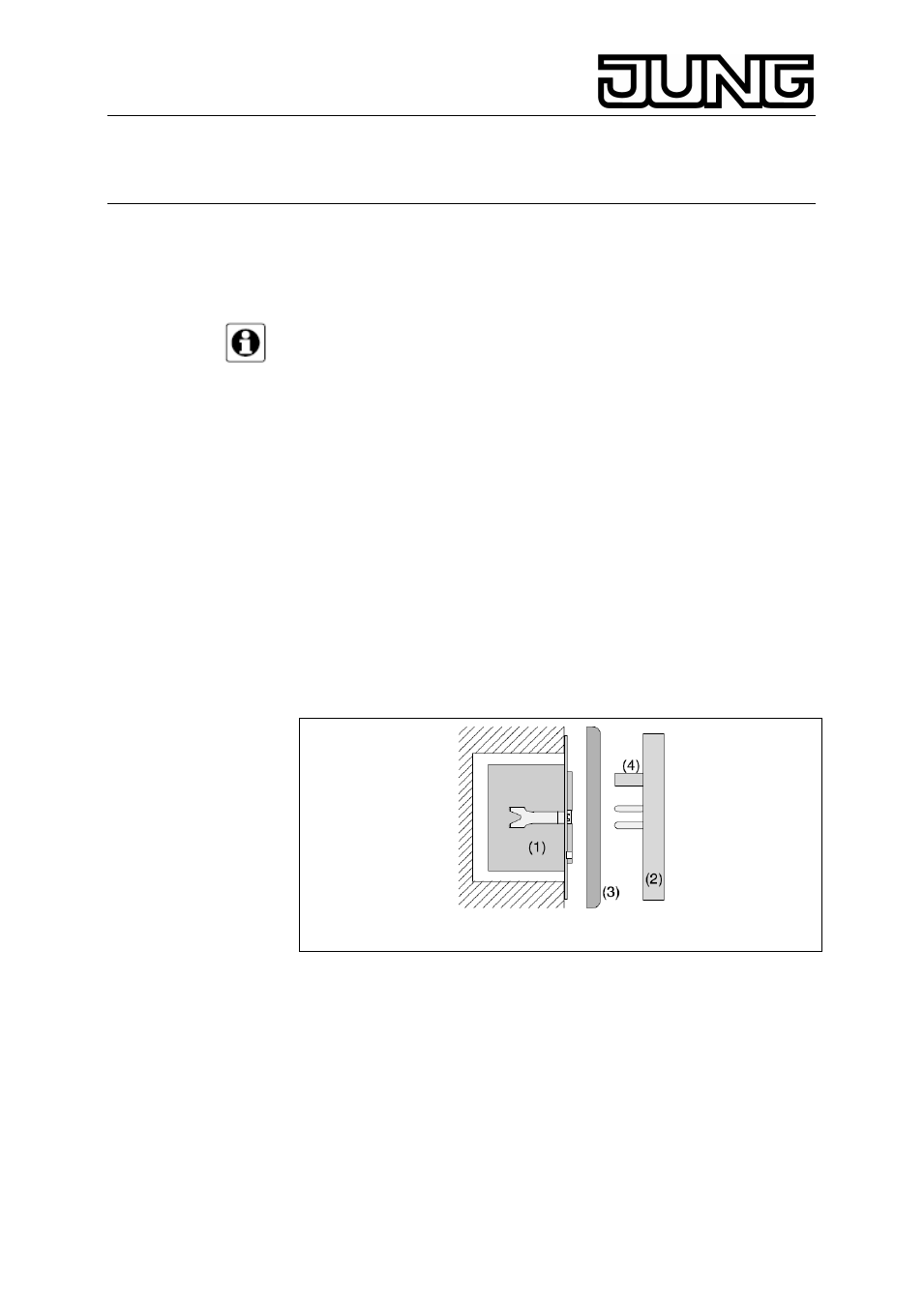

Bild A
5. Kurzschluss-Schutz
Feinsicherung T 1,6H 250 V.
Nur Originalsicherungen verwenden.
