Tronic-Schalteinsatz "lautloses Schalten"
Licht-Management
Tronic-Schalteinsatz "lautloses Schalten"
Art.-Nr.:
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

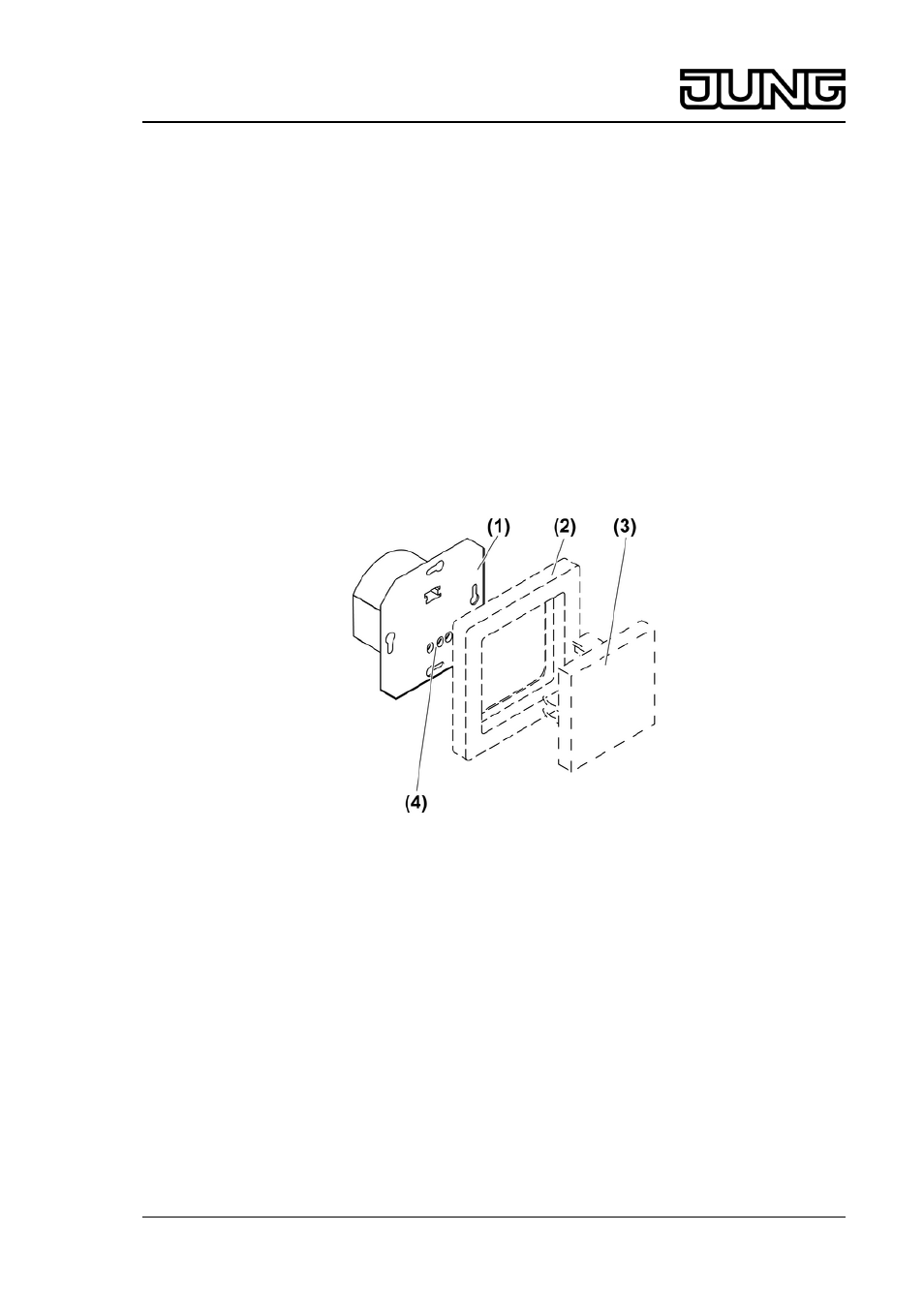

Bild 1: Geräteaufbau
(1) UP-Einsatz
(2) Rahmen
(3) Aufsatz
(4) Anschlussklemmen
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Schalten von Glühlampen, HV-Halogenlampen sowie Tronic-Trafos mit Halogenlampen
-
Geeignet für Mischlast bis zur angegebenen Gesamtleistung (siehe Kapitel 6.1.
Technische Daten)
-
Betrieb mit geeignetem Aufsatz
-
Einbau in Gerätedose nach DIN 49073
i Kein Betrieb mit induktiven Trafos.
Produkteigenschaften
-
Gerät arbeitet nach dem Phasenabschnittprinzip
1/4
