Seite 3
Einschalthelligkeit ist gespeichert. Zur Bestätigung schaltet die Beleuchtung kurz aus und
auf die gespeicherte Einschalthelligkeit wieder ein.
i Mit einem Installationstaster kann die Einschalthelligkeit nicht gespeichert werden.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Montage und Elektrischer Anschluss

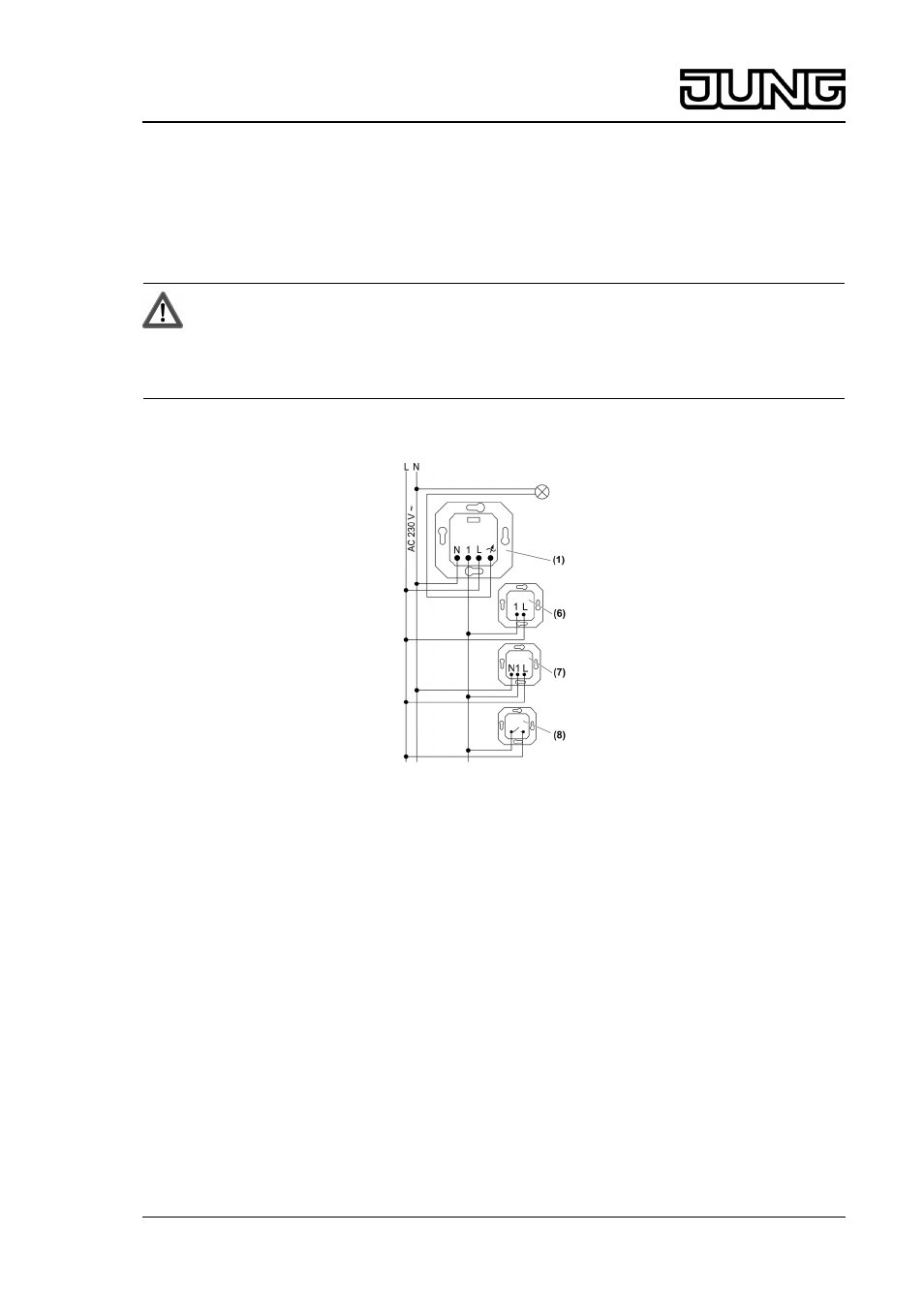

Bild 2: Anschlussplan mit optionalen Nebenstellen
(1) UP-Einsatz
(6) Nebenstellen-Einsatz 2-Draht
(7) Nebenstellen-Einsatz 3-Draht
(8) Installationstaster, Schließerkontakt
i HV-LED und Kompaktleuchtstofflampen: Nur Lampen eines Herstellers und gleichen Typs
anschließen.
i Pro Leitungsschutzschalter 16 A maximal 300 W HV-LED- oder Kompaktleuchtstofflampen
anschließen.
o UP-Einsatz gemäß Anschlussplan (Bild 2) anschließen.
i Ist am Installationsort kein Neutralleiter vorhanden, kann der Dimmer auch ohne
Neutralleiter betrieben werden. In diesem Fall kann es vermehrt zu ungeeigneten
Kombinationen aus Dimmer und HV-LED-Lampe kommen.
i Für Nebenstellen den Stromkreis der Hauptstelle verwenden.
i Beleuchtete Installationstaster dürfen nur angeschlossen werden, wenn diese über eine
separate N-Klemme verfügen.
o Nebenstellen anschließen, optional.
o Einsatz in Gerätedose montieren, Anschlussklemmen müssen unten liegen.
o Inbetriebnahme durchführen
3/6
