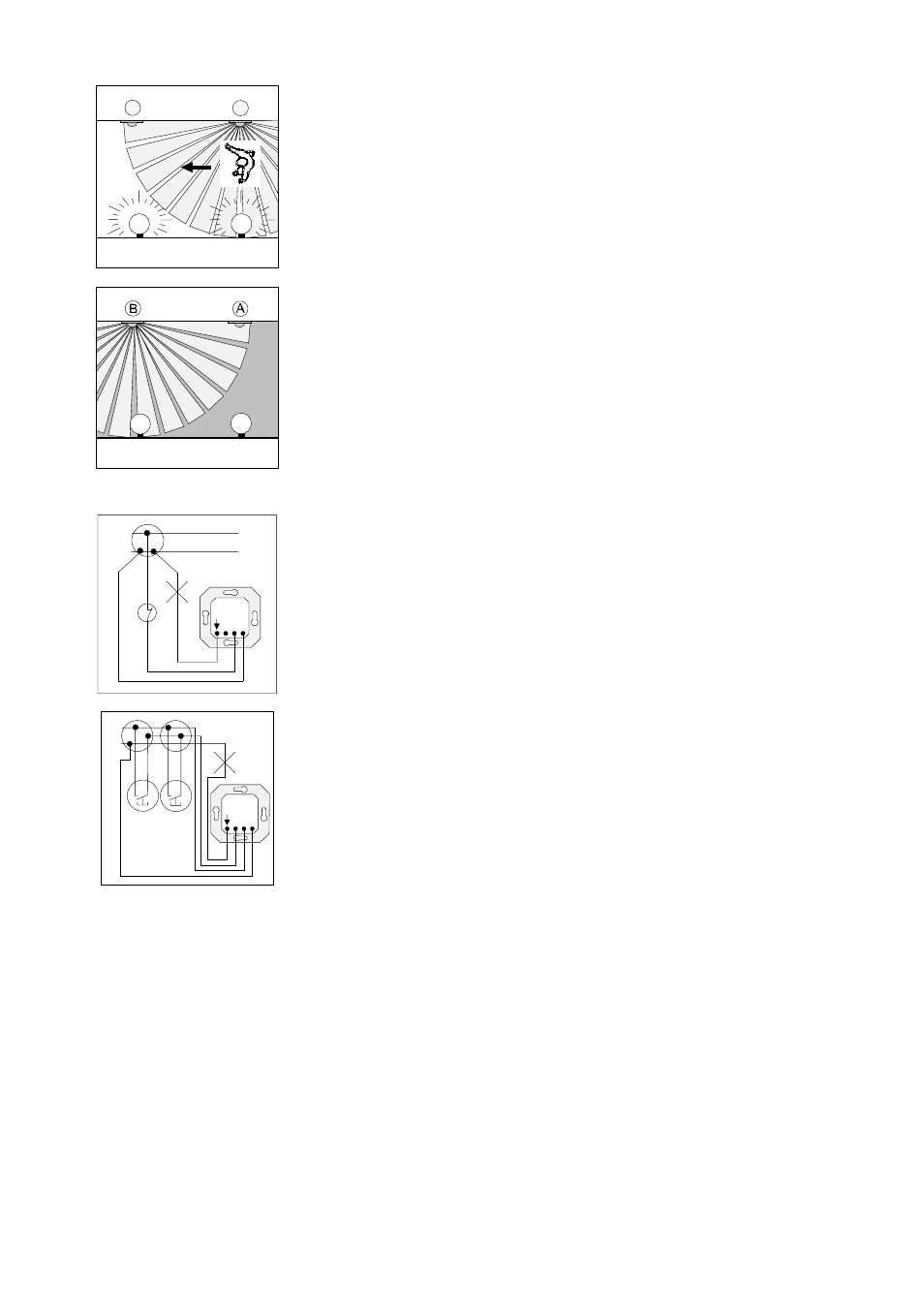

Parallelschaltung Einsätze mit Triac, NV-Einsätze oder TRONIC-Einsätze
Bei Parallelschaltung von ‘Einsätzen mit Triac’, ‘NV-Einsätzen’ oder ‘TRONIC-Einsätzen’ erfaßt
eventl. nur das momentan aktive Gerät eine Bewegung (bestrahlt das eingeschaltete
Raumlicht weitere Parallelgeräte, werden diese aufgrund der hohen Umgebungshelligkeit
nicht aktiviert).
In nebenstehender Darstellung ist Gerät (A) aktiv, (B) kann weitere Bewegungen nicht
erkennen.
Hat der Einsatz (A) abgeschaltet, muß die werksseitig eingestellte Verriegelungszeit von ca. 3
Sekunden abgewartet werden. Ein erneutes Einschalten durch Erfassung der abkühlenden
Lampe wird somit vermieden.
Automatik-Schalter (Einzel- oder Parallelgeräte) die keine Bewegung erkannt haben (in der
Darstellung Gerät B) sind nicht verriegelt bzw. die Verriegelungszeit von 3 Sek. ist bereits
abgelaufen.
Wird die Beleuchtung abgeschaltet kann es daher durch Erfassung der Lampen
(Abkühlung und damit Wärmeänderung), Reflexion der Wärmestrahlung aus der
Beleuchtung oder zu geringem Abstand zwischen Automatik-Schalter und Leuchte zu
erneuter Einschaltung kommen.
1
N
L
N
L
S
AC 230 V
1
N
L
N
L
T
T
Anschluß Einsatz mit Relaiskontakt bei Verwendung Automatik-Schalter
Aufsatz
Der ‘Einsatz mit Relaiskontakt’ ist an Stelle eines herkömmlichen Universal
Aus-/Wechselschalters einsetzbar,
Neutralleiteranschluß ist erforderlich.
Mit Schalter S ist der ‘Einsatz mit Relaiskontakt’ abzuschalten.
Bei Wiedereinschalten wird ein helligkeitsunabhängiger Schaltvorgang ausgelöst. (Der Taster
muß hierbei mind. 300 ms geöffnet sein)
Vorhandene Wechselschalter können durch Taster ‘T’ (Schließer) ersetzt werden.
Bei Druck auf den Taster (mind. 300 ms) wird ein helligkeitsunabhängier Schaltvorgang
ausgelöst.
