JUNG 1224LEDUDE Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau
LED-Universal-Tastdimmer
Licht-Management
LED-Universal-Tastdimmer
Art.-Nr. :
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Zerstörungsgefahr, wenn eingestellte Betriebsart und Lastart nicht zueinander passen.
Vor Anschluss oder Austausch der Last korrekte Betriebsart einstellen.
Brandgefahr. Bei Betrieb mit induktiven Trafos jeden Trafo entsprechend den
Herstellerangaben primärseitig absichern. Nur Sicherheitstransformatoren nach
EN 61558-2-6 (VDE 0570 Teil 2-6) verwenden.
Keine Leuchten mit integriertem Dimmer anschließen. Gerät kann beschädigt werden.
Keine LED- oder Kompaktleuchtstofflampen anschließen, die nicht ausdrücklich zum
Dimmen geeignet sind. Gerät kann beschädigt werden.
Gefahr durch elektrischen Schlag. Den Einsatz nicht ohne Aufsatz betreiben.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

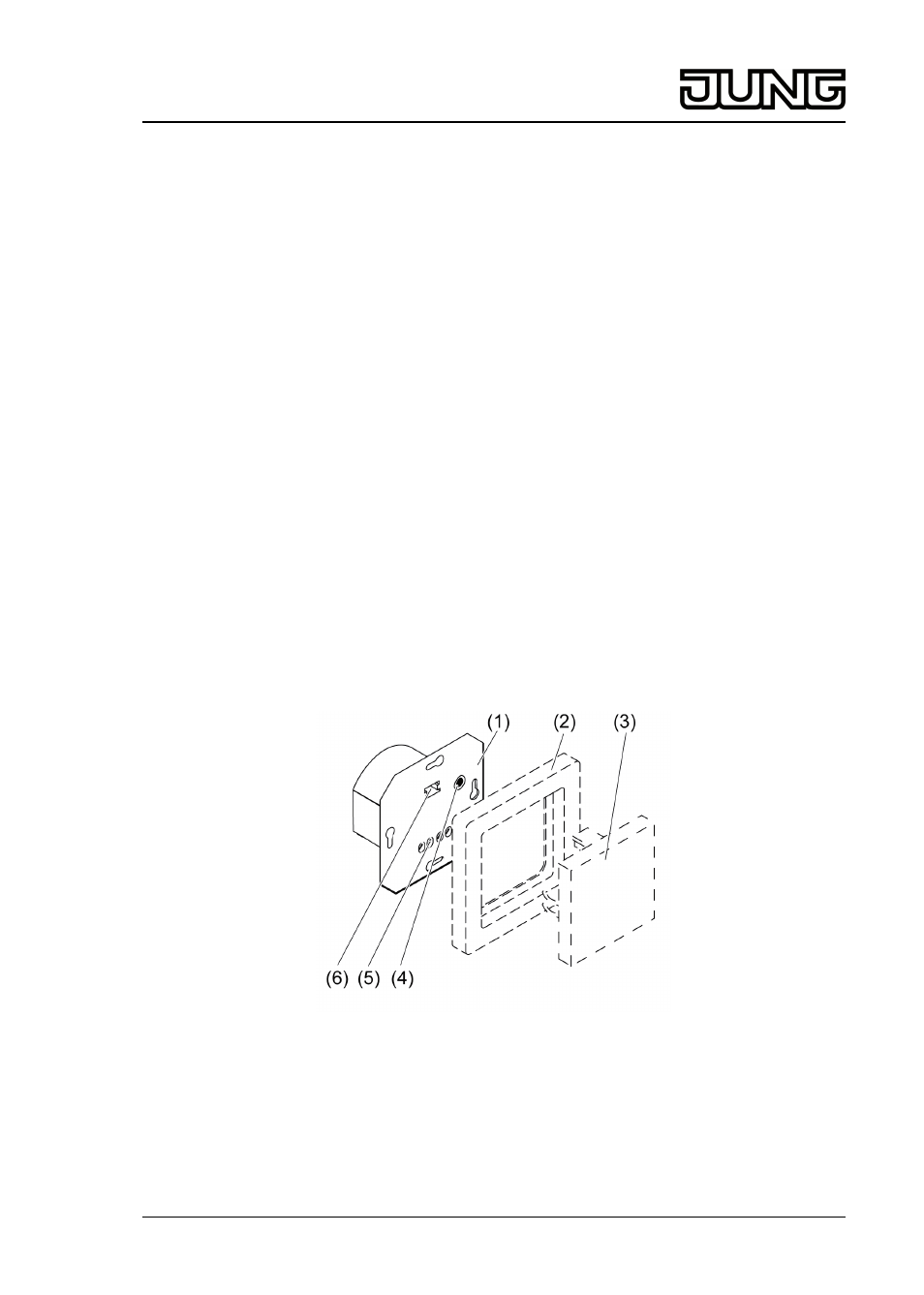

Bild 1: Geräteaufbau
(1) UP-Einsatz
(2) Rahmen
(3) Aufsatz
(4) Taste Dimm-Mode
(5) Anschlussklemmen
(6) Anschlussbuchse für Aufsatz und Anzeige-LED Betriebsart
1/8
82592303
J0082592303
03.03.2015
