JUNG 211-60GDE Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau, 3 funktion
Drehdimmer mit Druck-Wechselschalter 60 Hz
Licht-Management
Drehdimmer mit Druck-Wechselschalter 60 Hz
Art.-Nr.:
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Leitungsschutzschalter
berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
Das Gerät ist nicht zum Freischalten geeignet.
Keine elektronischen Lampen, z. B. schalt- oder dimmbare Energiesparlampen oder LED-
Lampen, anschließen, andernfalls ist ein Gerätedefekt nicht auszuschließen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

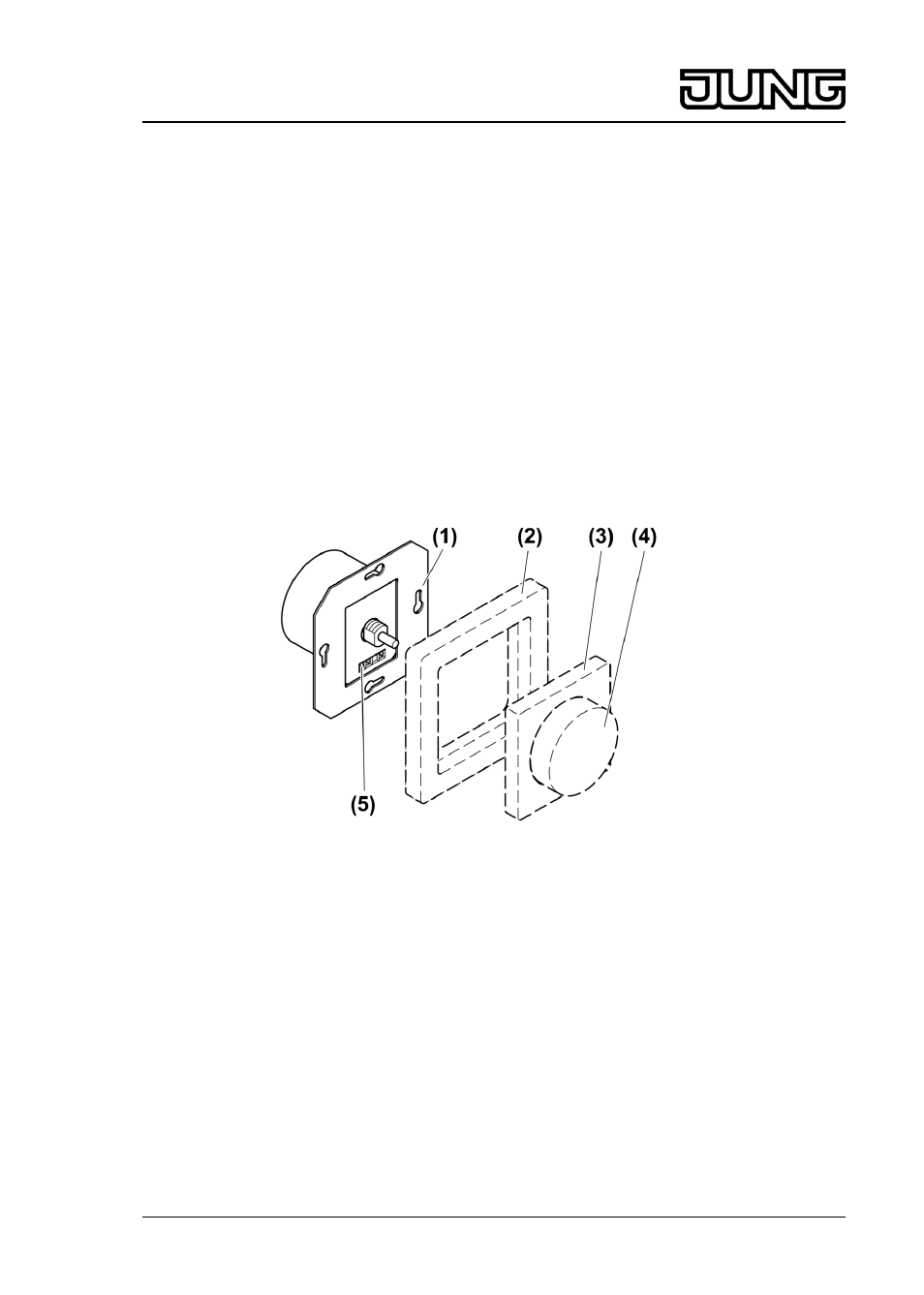

Bild 1: Geräteaufbau
(1) Dimmer
(2) Rahmen
(3) Zentralplatte
(4) Einstellknopf
(5) Schraubklemmen
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Schalten und Dimmen von Glühlampen und HV-Halogenlampen
-
Montage in Gerätedose nach DIN 49073
-
Geeignet für Mischbetrieb bis zur angegebenen Gesamtleistung (siehe Kapitel 6.1.
Technische Daten)
i Kein Betrieb mit Trafos.
1/4
82574103
J:0082574103
11.08.2009
