Dimmer anschließen und montieren

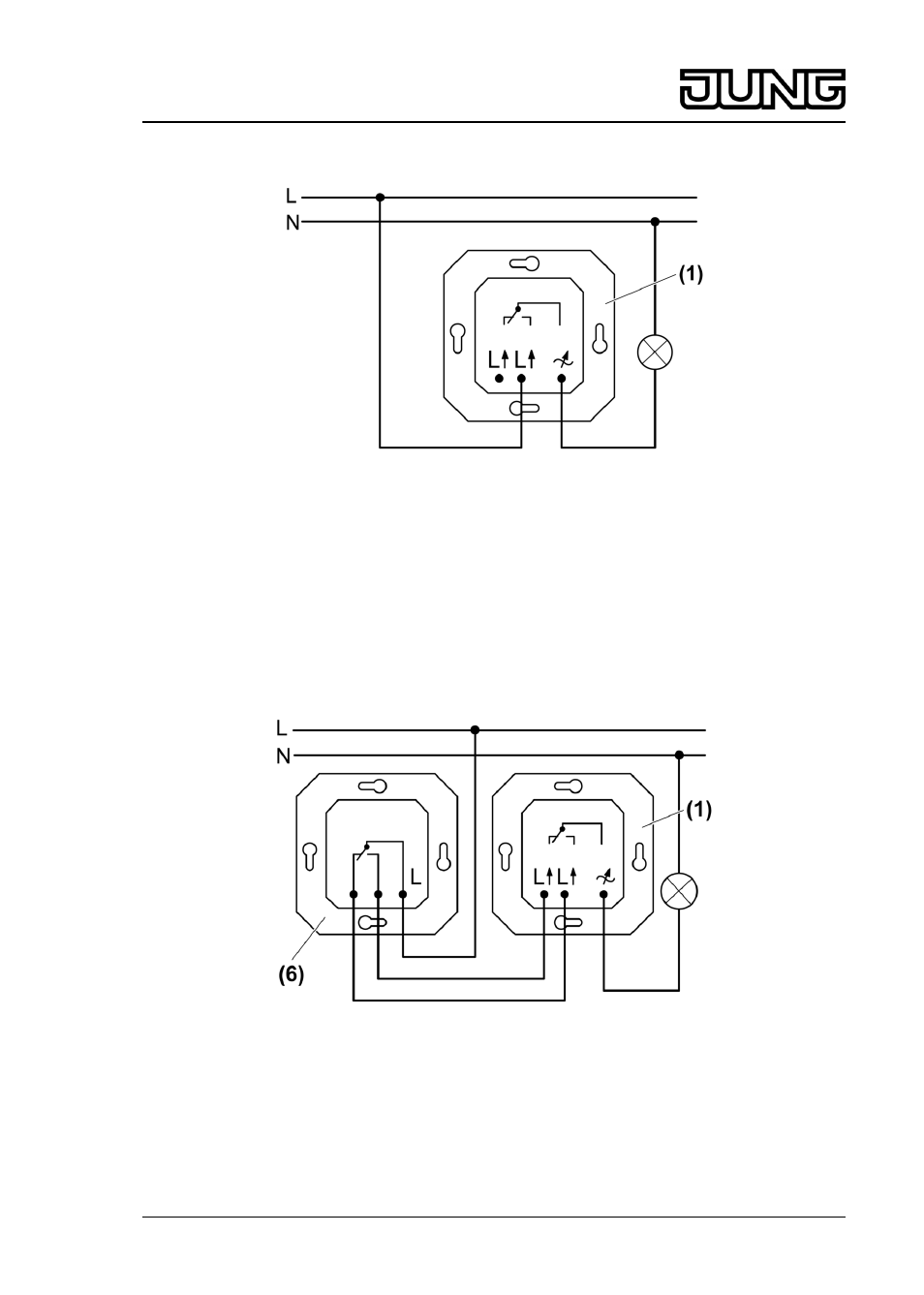

Bild 2: Anschlussplan
o Dimmer (1) gemäß Anschlussplan anschließen (Bild 2).
o Dimmer in Gerätedose montieren.
o Rahmen und Zentralplatte montieren.
o Einstellknopf aufstecken.
Anschluss in Wechselschaltung
i Keine Wechselschaltung mit zwei Dimmern möglich.
Bild 3: Wechselschaltung
(1) Dimmer
(6) Wechselschalter
o Dimmer (1) und Wechselschalter (6) gemäß Anschlussplan anschließen (Bild 3).
3/5
32544943
J:0082544943
19.08.2010
Licht-Management
Drehdimmer mit Druck-Wechselschalter
