Licht-Management
Tastsensor-Modul
Art.-Nr.: 2224 TSM,
2236 TSM, 2248 TSM

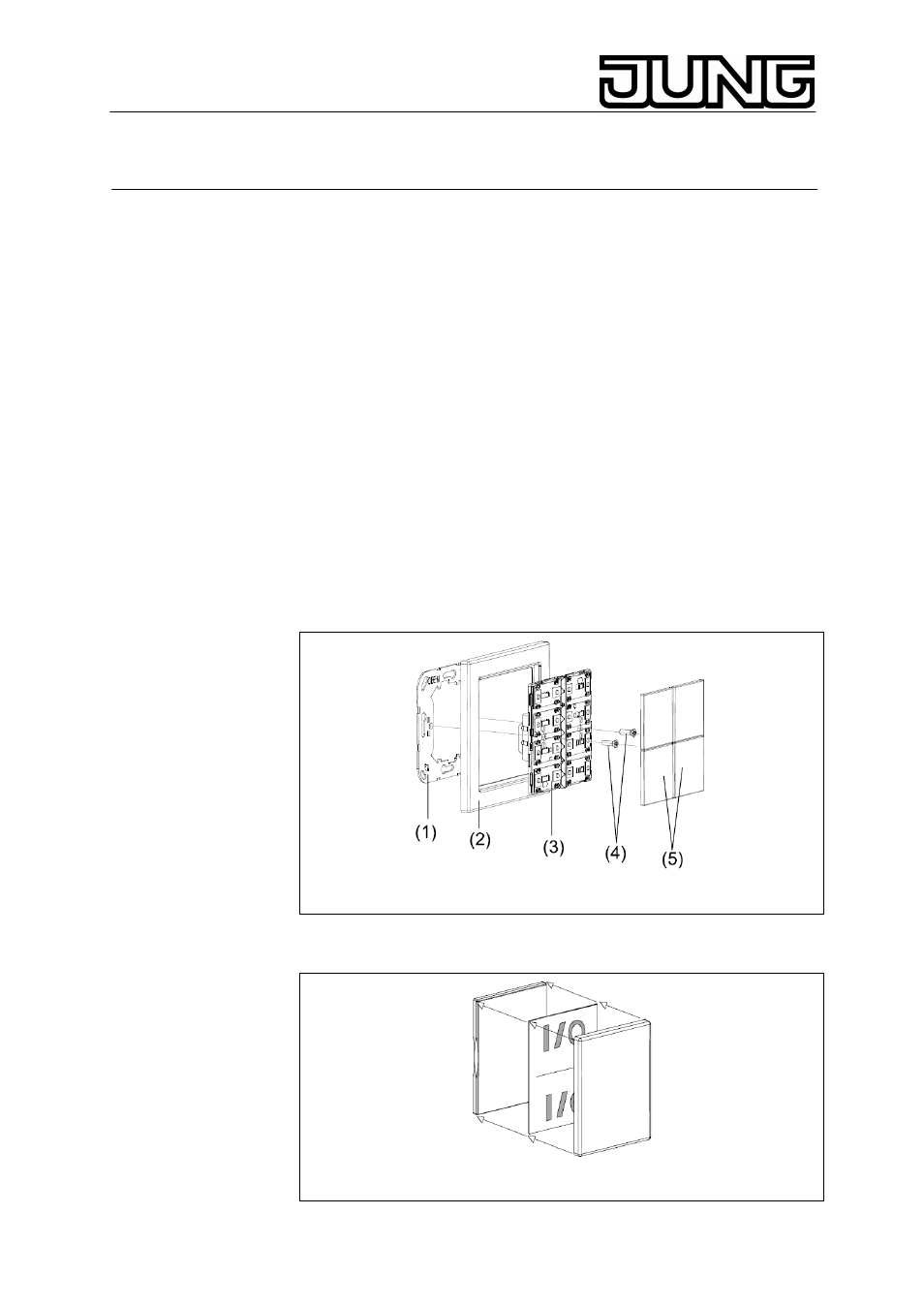

4. Montage
• Tastsensor-Modul für Schalter-Programme FDDesign (Typ A:
Rahmenhöhe 6 mm) oder LSDesign (Typ B: Rahmenhöhe 11 mm).
Beschriftung auf Tragring: „Typ A“ oder „Typ B“.
• Montieren Sie den Tragring (1) lagerichtig auf eine UP-Dose
(Kennzeichnung TOP = oben; „Typ A“ oder „Typ B“ vorne).
Beiliegende Dosenschrauben verwenden.
• Stecken Sie den Design-Rahmen (2) auf den Tragring.
• Schließen Sie das Tastsensor-Modul (3) an die Relais-Station
8fach an und stecken Sie es auf den Tragring (siehe Tabelle oben).
• Befestigen Sie das Tastsensor-Modul mit den beiliegenden
Kunststoffschrauben (4) am Tragrin. Diese dienen dem Schutz
gegen Demontage oder Diebstahl. Ziehen Sie die
Kunststoffschrauben (4) nur leicht (!) an.
• Montieren Sie die Abdeckungen (5): Setzen Sie die Abdeckungen
einzeln auf das Tastsensor-Modul. Anordnung der Abdeckungen
siehe BILD A. Achten Sie darauf, dass die Abdeckung richtig sitzt
(Kennzeichnung TOP = OBEN auf Innenseite), und rasten Sie sie
anschließend mit einem kurzen Druck ein.
Bild C
4.1. Beschriftbare Abdeckungen
Bild D
