JUNG 225NVDE Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau
NV-Drehdimmer
Licht-Management
NV-Drehdimmer mit Druck- Wechselschalter
NV-Drehdimmer mit Druck- Wechselschalter
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Brandgefahr. Bei Betrieb mit induktiven Trafos jeden Trafo entsprechend den
Herstellerangaben primärseitig absichern. Nur Sicherheitstransformatoren nach
EN 61558-2-6 (VDE 0570 Teil 2-6) verwenden.
Keine LED- oder Kompaktleuchtstofflampen anschließen, die nicht ausdrücklich zum
Dimmen geeignet sind. Gerät kann beschädigt werden.
Keine Leuchten mit integriertem Dimmer anschließen. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

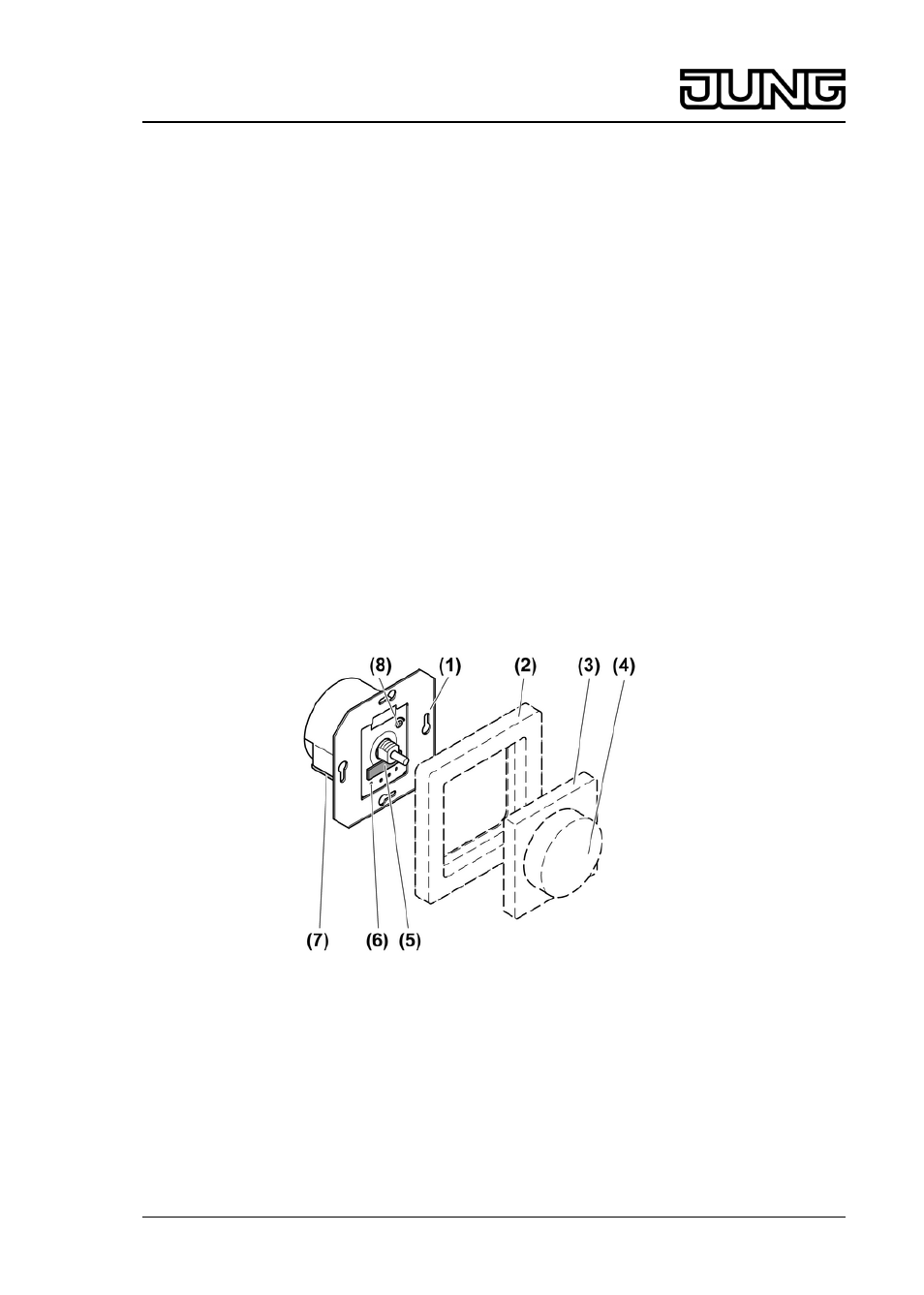

Bild 1: Geräteaufbau
(1) Dimmer
(2) Rahmen
(3) Zentralplatte
(4) Einstellknopf
(5) Sicherungshalter
(6) Messpunkte zur Spannungsprüfung
(7) Lösehebel für Steckklemme
(8) Einsteller Minimalhelligkeit
1/6
